Paso 5: Crear estructura de la impresora 3D de piezas y chasis de DVD
Crear un montaje cama y paso a paso/marco de montaje de la "Y".
Primero el therminology que voy a utilizar:
- Pido el metal todo construcción de las unidades de CD/DVD "DVD-frame"
- El centro de la parte móvil será conocido como "DVD-cama"
- Frente es cuando el dvd-cama horizontal se mueve hacia y lejos de usted. Este es el eje y.
¿Recuerde que dije que necesitábamos para mantener algunas de las chapas de nuestras unidades de CD/DVD? Probar si se encuentra uno que es algo sin un montón de surcos u otras cosas similares.
Eje y

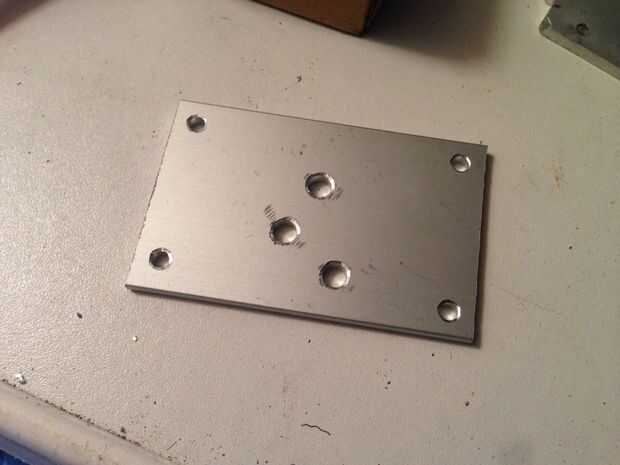

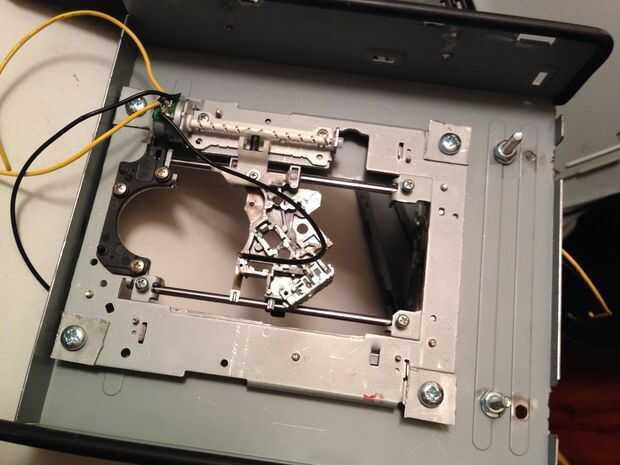

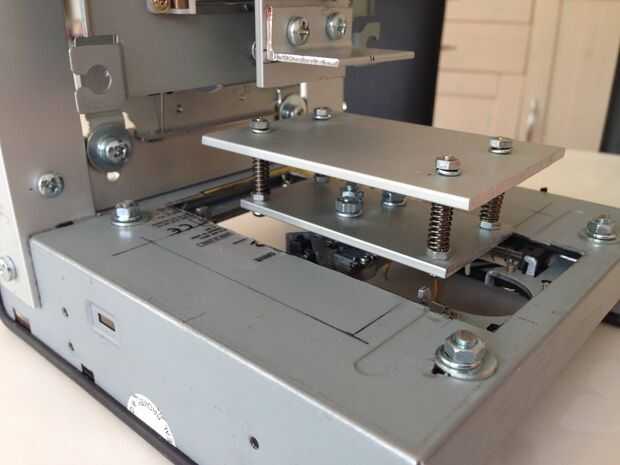

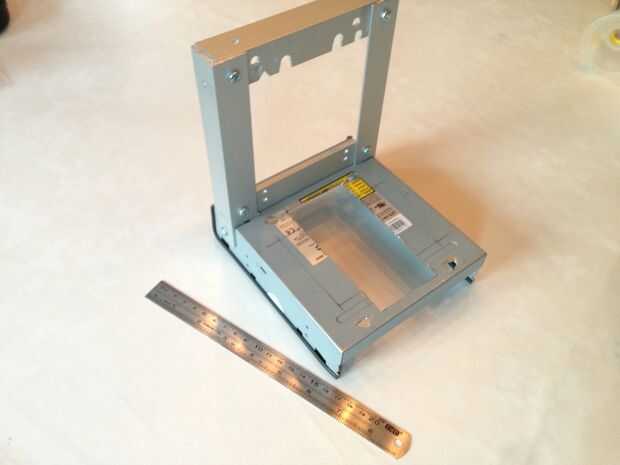

Escogió a una muestra de conexión y corte un orificio de 75mm de largo y 55mm de ancho. El tamaño en cm/mm sí mismo no es lo que importa. Lo que importa es que solo necesita ser lo suficientemente grande para las varillas de 4mm que pasa por la cama en movimiento y a través de la parte inferior de nuestro semillero (caldo de cultivo de la placa es la placa de superficie/nuestro objeto 3D se crea en) para pasar a través de la gama entera del movimiento de Y, que es de unos 4 cm de largo. Si haces sólo el agujero sobre como el agujero en el marco de DVD, está seguro de que es bueno.
En retrospectiva debo han recogido un caso más - tuve que ampliar mi plataforma algunos.
Cuando empecé este instructable había planeado hacer medidas detalladas y diagramas para el entero marco de construir, pero es casi imposible hacerlo así como todos los fotogramas de DVD son diferentes. Incluso los mismo motores paso a paso en son diferentes. Los extremos de los fotogramas de DVD individuales no son incluso los mismos!

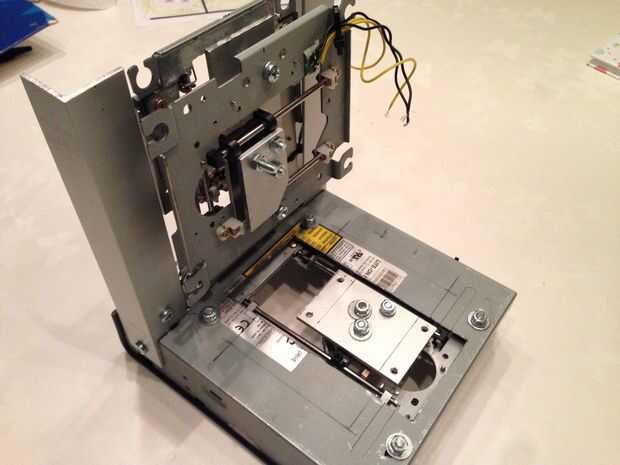

Coloqué el marco de DVD tan lejos hacia el frente como sea posible con el motor cerca del borde delantero. Motor hacia delante es para el heatbed que tan lejos hacia la parte posterior de la Asamblea, fuera el motor, cuando en el "hogar" posistion (véase un poco más abajo)
DVD-marco esquina "brazales"

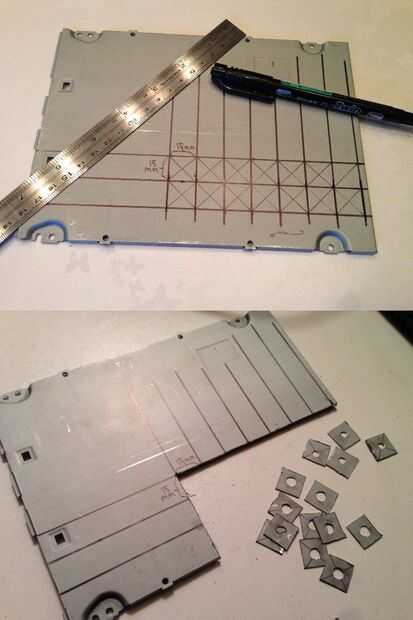

Usé una placa inferior de DVD para cortar unas placas de 15x15mm. Utiliza los cuadrados en cada lado del marco del DVD en cada esquina y perforar algunos agujeros en cada uno de ellos. Realmente lo perforó antes de cortar hacia fuera.
Se puede ver en las fotos cómo utilizar estos recortes para fijar la pieza de la impulsión a la caja de metal.
Puede resultarle más fácil utilizar algunas otras cosas. No encontré las arandelas normales ronda son muy buenas.
Eje z
Nuestra arriba y abajo del eje.

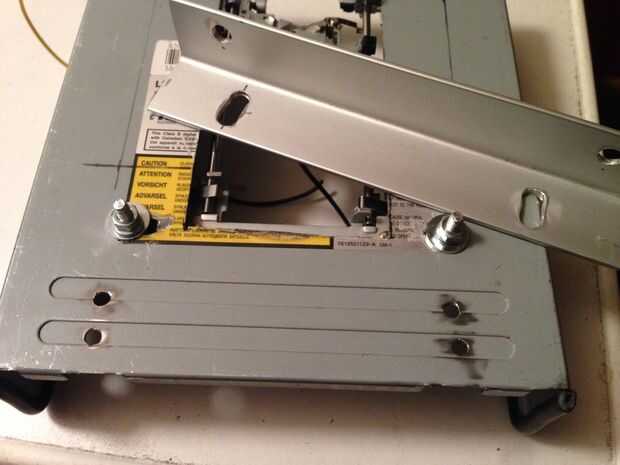

Fijé un trozo de ángulo de aluminio, tan amplia como la plataforma, en el extremo de la cama del eje z. He perforado dos agujeros y cortar el metal entre. Esto proporciona cierto nivel de ajuste.
No puede utilizar éstos para ajuste más adelante en los proyectos debido a la estructura rígida que vamos a hacer.
Para los ajustes finales, vamos a ajustar directamente sobre el soporte donde se une el extremo caliente.
Antes de colocar la pieza en la cama nos taladre agujeros para el eje z dvd-marco y un agujeros adicionales cerca de los extremos de las piezas verticales de aluminio.

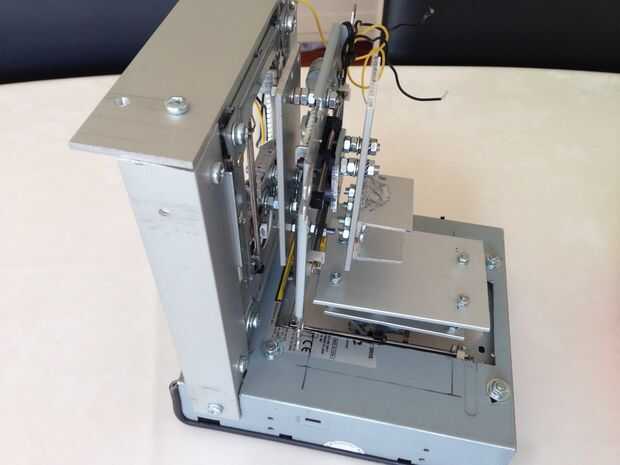

En cada extremos del soporte yo cortar ranuras en la caja del DVD. En la parte superior y lados de la misma, para insertar una pieza de aluinium angular en cada lado. Taladré agujeros para tornillos que pasan por ambos lados en el caso de DVD y los frentes para ir a través del soporte de montaje horizontal. (ver fotos)

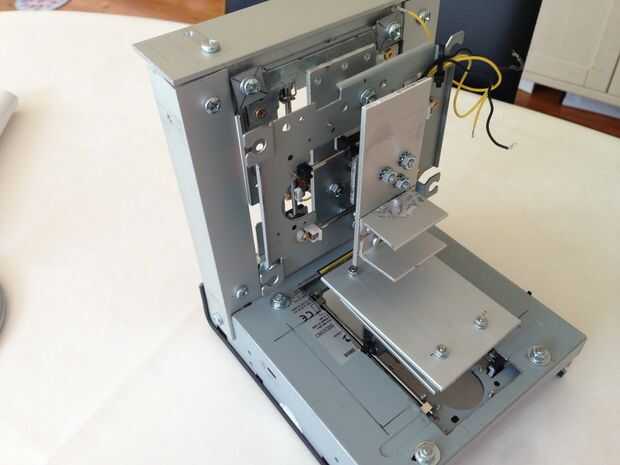

En algunas de las fotos he instalado una normal "barras" de aluminio en la parte superior. Más tarde pongo en un pedazo en ángulo en la parte superior, idéntica al inferior. Extendió por una aluminio ancho de 4cm para colocar el contrapeso para el eje z.
También planea poner un perno a través de este si es necesario para ajustar la alineación del eje vertical. Resultó no necesitaba esto y hubiera requerido algunos cambios o un agujero de threadded hacerlo. No quería aprovechar (para hacer rosca interior en el agujero) como la mayoría de las personas no tiene un sistema como ese.
Eje z mover-cama
He preparado la cama z quitando cualquier protuberancias y había perforado 3 agujeros a través de él para el perno a través de. Corté un pedazo de aluminio ancho de 4cm con una longitud para que coincida con el ancho de la cama dvd usado para el eje x.
Yo solo montado en la cama, así que no hacer los ajustes de altura especial en él. Hice los agujeros un poco más de 4mm a fin de ajustar un poco.
Yo a algunos agujeros perforados en la parte superior para reparar algunos cables y tubos de la cabeza caliente (no se muestra en las imágenes).
Eje x

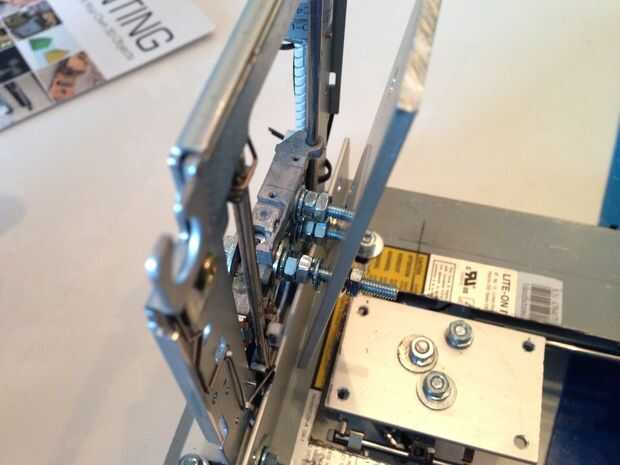

El marco del eje x es simplemente montada en el centro de la pieza de aluminio que apenas atamos a nuestra cama móvil del eje z. Yo solía arandelas de resorte como un medio para hacer muy finos ajustes si es necesario (resultó ser una innecesaria).
Necesitaba unos tornillos y arandelas para asegurarse de que nada fue contra las piezas del eje z.
El muy pequeño pedazo de aluminio se puede ver en la cama de x, en algunas de las imágenes, está simplemente allí como quería visualizar el trabajo.
Corté un pedazo de aluminio de 4cm casi la misma longitud que el ancho de la cama de eje x y fixedit en la cama de x con el borde inferior al ras con el borde inferior de la X-frame.
He arreglado dos piezas de aluminio inclinada a esta piezas más largas. Baje uno sostiene la cabeza de J, mientras que el superior de la cabeza puede ayudar a sostener el ventilador y el tubo Bowden que va hacia abajo/hacia la cabeza caliente.
Posición inicial
Esta parte se explica en mejor detallada más adelante.
Posistion casero, que es también el comienzo posistion es cuando te sientas delante de la impresora y lo mira. Entonces la cama es lo más lejos de usted como possibe, lo que significa que la boquilla de hotend es tan lejos hacia el frente del semillero como sea posible.
Posistion inicio del inyector es el frontal (se cierra a usted) esquina izquierda con las camas vario lo más lejos de sus respectivos motores como sea posible.
Finales de carrera
No voy a usar topes para esta impresora pequeña que no cualquiera en manos recibió mientras trabajaba en él.
