Paso 7: alimentación
Para mantener los costos bajos que he encontrado y unidad de alimentación ATX estándar viejo (de ahora en adelante PSU) voy a usar. Mi ejemplar particular es 310 vatios. Sin embargo la parte importante no es la potencia, pero el amperaje en los 12V. Mi modelo en concreto tiene, o puede ofrecer, 17Amp en el + 12V. Parece que en general necesitamos 16-17amp en 12v para una impresora 3D "normal", significado con Nema motores paso a paso todo y un mucho mayor calor cama.
Es importante sóloalimentación a 12V a la Junta de rampas 1.4que a su vez proporcionará energía para los aparatos conectados.
El Arduino Mega 2560 r3 tablero va a ser alimentado por USB (o tal vez a través de la Junta de rampas) - un poco confuso para mí realmente.
Después de escribir todo esto, encontré un buen wiki sobre Cómo elegir una fuente de alimentación para el RepRap.
Preparación de la PSU
Primero una palabra de advertencia: no, no nunca, abra la fuente de alimentación mientras está conectada la alimentación. Incluso cuando se ha convertido el apagado, algunas partes de la fuente de alimentación interna puede causar golpes letales, así que hacer esto bajo su propio riesgo! Si desea asegurarse de que usted necesita activar el apagado y la fuente de alimentación decharge durante 2 días antes de abrirla.

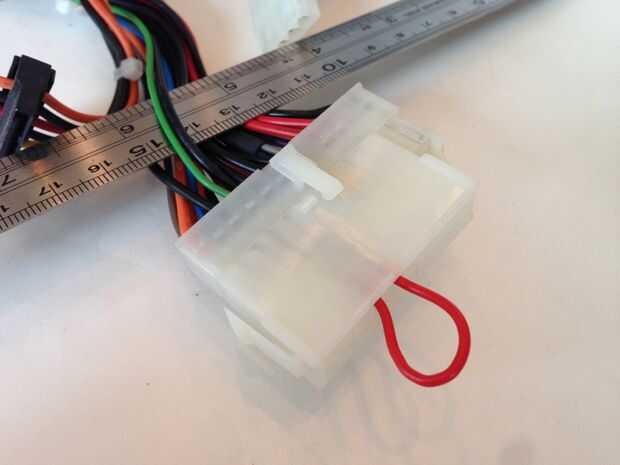

Para forzar manualmente la fuente de alimentación para encender tenemos que corta a dos clavijas del cable de grande 20/24 pins. Ver imágenes. Tuve un "adaptador" que es simplemente un enchufe el cual cortos hacia fuera. También se puede modificar con un enchufe de encendido y apagado, pero va más allá del alcance de este instrucable.
Sin embargo lo hace, usted Asegúrese de no se caiga, así que asegúrese de que el hilo no caiga con una cinta en su lugar utilizando alguna cinta con un pegamento fuerte.
Más modelos nuevos no puesta en marcha incluso cuando corto a menos que haya alguna carga adicional en él, así que conectar un ventilador, disco duro antiguo o algo para probarlo enciende.
Buscando en las entrañas de la fuente de alimentación 12v conduce
A menos que compres una fuente de alimentación muy caro con múltiples carriles de 12V física que encontrará que todos los cables de 12V amarillo están conectados al mismo punto dentro de la fuente de alimentación.

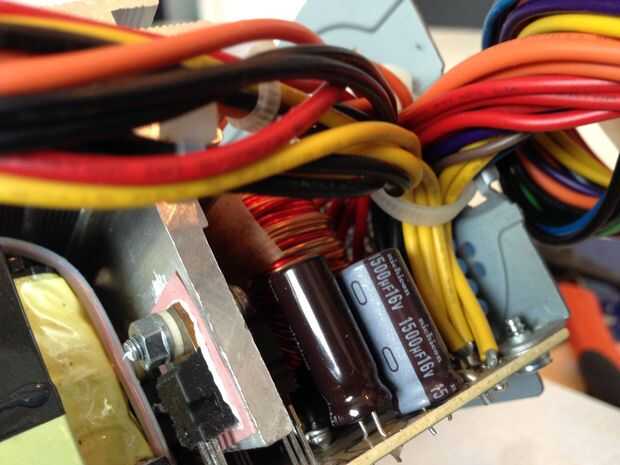

Se puede ver en la imagen cómo todos sino dos de los cables amarillos se sueldan en el mismo lugar. Los últimos 2 cables amarillos van hacia fuera a través del cable de 24 pines.
Esto significa que no importa cuál de los cables amarillo vamos a utilizar.

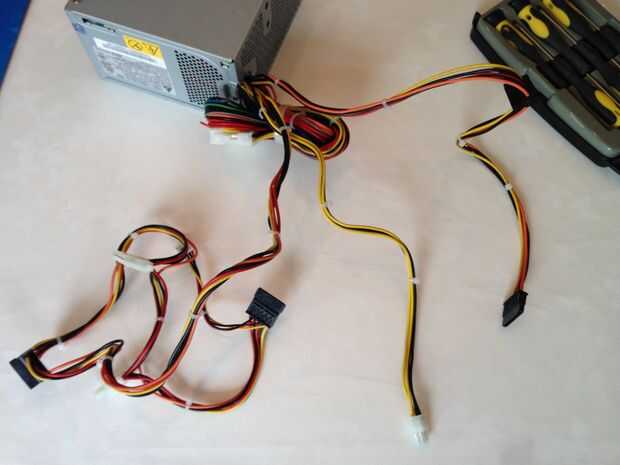

Mi fuente de alimentación sólo tiene 4 principales paquetes de cables, incluyendo el cable de 24 pines.
Conexiones de 12V para nuestra Junta de rampas
La tabla 1.4 de rampas está diseñada con un +-conector de 12V hasta 11Amp (12v x 11a = 132 vatios) y un +-12V hasta 5amp (12v x 5amp = 60 watt) fuente de alimentación.
Las rampas usan estas entradas para introducir artículos todos conectados como motores, semillero, ventiladores etc..
La 12v 11amp es estrictamente para la Heatbed solamente. El resto de nuestro equipo es alimentado desde los 12v 5amp entrada.
Es importante entender que todos los cables amarillos entrega 12V. El que amperaje es el listado de cuanta corriente el 1.4 rampas podría sacar de la fuente de alimentación de 12V. La fuente de alimentación no se va a sobrecargar las rampas con cualquier exceso amperios.
Estoy indicando esto, que yo he visto muchas personas inquietantes sobre el uso de una PSU con un puntaje de alto vatiaje/amperaje. No funciona de esa manera.
Así que: Amperaje es sólo el máximo valorar la Junta 1.4 rampas podría sacar de la fuente de alimentación. El amperaje de la fuente de alimentación es cuánto amperaje de 12V la fuente de alimentación puede ofrecer.
Preparar y conectar nuestros cables
La razón por qué utilizamos más de 1 cable para el enchufe 11Amp es porque si solo usamos 1 del alambre se puede calentar algunos. Estamos en una muy baja potencia aquí, pero mejor prevenir que lamentar.
Un solo calibre 18 1, 2 mm alambre puede manejar hasta 12V 10Amp. Así, usando 2 cables estamos lejos dentro de límites cómodos y un solo cable de 5v es amplio así. (Yo no soy un electricista, por lo que tan sólo cito mis resultados)
Si quieres hacer algunas conversiones por su propia cuenta, encontrará la descripción en el enlace de arriba y una calculadora de SWG/mm aquí.
Cuando mi impresora real en 3D más grande del edificio me busqué otra vez y encontró un Reglamento de seguridad de Estados Unidos para el envío donde utilizan 12v (por lo menos para el libro encontré) y usar un cable 1.5mm2 es un montón de todo por debajo de 20. Nada de malo en estar en la caja fuerte de lado y aunque el uso 2.
Cable de 12V 11Amp
Voy a usar los 2 amarillos y 2 negro que va a mi 4pin (viejo estilo P4 cpu plug). Corte el enchufe, tira la última 1cm de cada alambre y gire los amarillos juntos y lo mismo para los negros.
El amarillo va en la entrada más "top". Que va a sentarse junto a la zona marcada como D8 en la PCB de la placa de rampas. Los cables negros se colocan al lado de los amarillos. Ver las fotos.
Cable de 12V 5A.
Tengo un cable con solo 2 cables de alimentación Sata. Corté a la misma longitud que el cable de 12v 11A. Yo Conecte el cable amarillo al lado de los cables negros ya habia Unido y tuerza los dos cables negros (nuevos) y colocarlos en el último lugar en el conector. Ver las fotos.
Usar dos cables negro iba a tener que quitar uno de ellos lo contrario.
Clasificar el resto de los cables
Vas a tener 1 o 2 cables sueltos ahora. Usted tiene que asegurarse de que no corta algo así o corte fuera de dentro de la fuente de alimentación o solean los extremos con termo retráctil o algo.
Tengo dos cables sueltos como esta fuente particular entrega 3.3v a Sata poderes, aparte de 5v estándar. PSU más viejo no todo es lo que hace. Conectores Molex sólo necesita 4 hilos ya que no utilizan 3.3v.

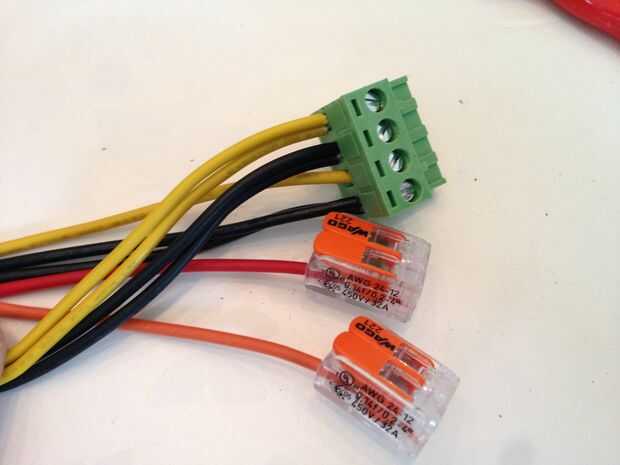

Los dos conectores que he puesto en los cables sueltos son los conectores Wago que menciono en la lista de piezas.

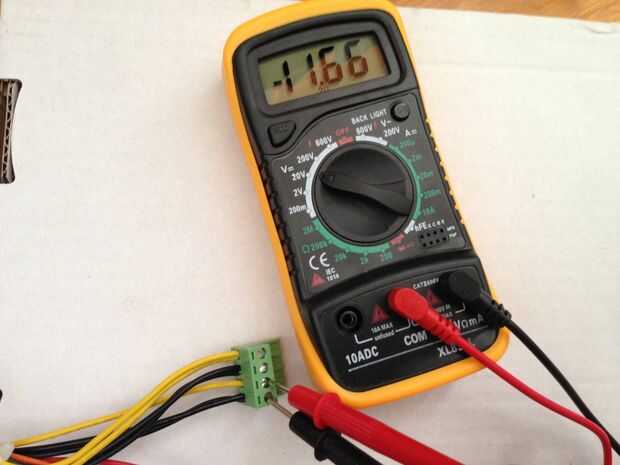

Recuerde comprobar su resultado con un multímetro. (Conectar los enchufes a la inversa en mi multímetro, que es la razón por qué la pantalla lee "-11.66" en lugar de simplemente "11,66") La tensión bastante baja listada se ha puesto debido a la casi sin carga en la fuente de alimentación. Más tarde agregué una resistencia similar a la que uso para la cama de calor, entre el + 5 y GND que dio como resultado un perfecto 12v leyendo :)
Instrucción de largo utilizando alimentación ATX para ello, si te apetece profundizar más sobre el tema.
Después de escribir todo esto extendió mi cables como el corto plazo de cable era molesto.
Otro enfoque es utilizar los cables del conector grande de 20-24. Tiene todo lo que necesitamos y algunos.
