Después de ser inspirado por este proyecto para hacer un control remoto para un Nexus One usando tres valores de resistencia en los pines 3 y 4 de la clavija de auricular - 0 ohmios para reproducir/pausar, 220 ohmios para brincar hacia atrás, y 600 ohmios para saltar, me lancé para hacer algo similar. Desde mandos a distancia en línea son muy comunes para los dispositivos Apple, miré en modificar uno a trabajar con mi Galaxy Nexus y vino a través de este proyecto.
Controles remotos de Apple tienen tres botones, volumen, play/pause y volumen abajo. Mientras que play/pausa utiliza los mismos ohmios 0 como Android, volumen arriba y abajo utilice señales complicadas. Afortunadamente para mí, el método que usan no parece pudieran interferir en las resistencias para Android, y si lo hiciera, probablemente podría cortar los rastros.

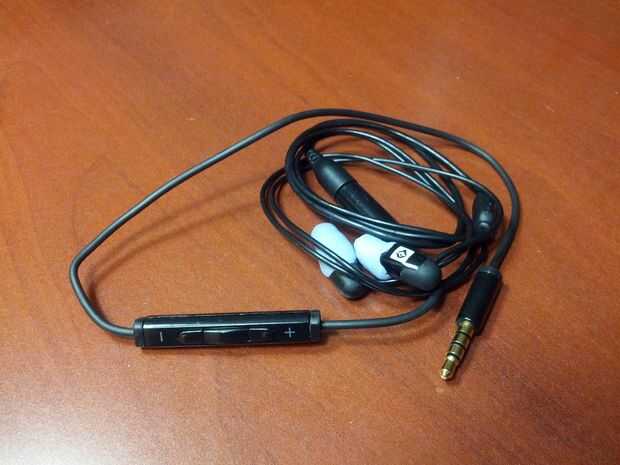

He comprado un barato iEA15BLK iLuv en línea remota de Amazon de $5,48 y agrietado abierto. Es ideal para este proyecto con tres interruptores discretos, montaje en superficie, pulsador con apenas la cantidad correcta de espacio entre ellos para dos 0603 tamaño resistores de montaje superficial. Pedí de mouser.com a 5 centavos, sin contar el envío. He utilizado CR0603-FX-2200ELF y CR0603-FX-5900ELF.
Con las resistencias en los lugares adecuados, el control remoto trabaja ahora con mi Galaxy Nexus para reproducir/pausa, saltar y brincar hacia atrás, como se muestra en el siguiente vídeo. Yo también uso JAYS auriculares Control para agregar volumen arriba y abajo utilizando múltiples llaves de play/pausa.
Yo lo he probado y confirmado que funciona en el Galaxy Nexus desbloqueado Verizon Galaxy Nexus y original HTC EVO.
También funciona en el Galaxy Note excepto que los botones fwd y atrás realmente hacen el volumen abajo y arriba, respectivamente. Así que si se construye para la nota, revertir las resistencias y la utilidad un auricular, como ARRENDAJOS, control fwd y de nuevo.
No funciona en el Xperia Play, HTC increíble 2, Samsung Droid de carga y el Samsung Galaxy S vibrantes. También ya no funciona en dispositivos Apple... excelente.
Partes:
(1) iLuv iEA15BLK
(1) CR0603-FX-2200ELF
(1) CR0603-FX-5900ELF
Cosas que necesitará:
Soldador y accesorios
Hoja de afeitar
Pinzas
Algo para sujetar la placa de circuito
Lupa (opcional, pero las resistencias son pequeñas)
TIEMPO DE ACTUALIZACIÓN:
Este control remoto no funciona con más nuevos dispositivos Android como el Nexus 6, 5 X o 6 P. Resulta que Google ha creado una especificación: https://source.android.com/accessories/headset/spe... que tiene diferentes funciones y valores de resistencia diferentes. Los valores de resistencia son ahora 240 ohm y 470 ohm y controlan el volumen en lugar de adelante y atrás. El procedimiento es el mismo, sólo tiene que utilizar los nuevos valores de resistencia en los lugares correctos.
Partes de la especificación v1.1:
(1) CR0603-FX-2400ELF
(1) CR0603-FX-4700ELF
