Paso 1: Piezas y herramientas que necesita
Usted tendrá que adquirir los siguientes componentes de una tienda de electrónica local o un negocio de electrónica en línea.
Estoy agregando los números de catálogo Jaycar electrónica, así que si vives en Australia o América del norte, podrá visitar un almacén Jaycar y comprar las piezas en el mostrador, si no entonces puede ser capaz de hacer un pedido por correo en línea vía Paypal:

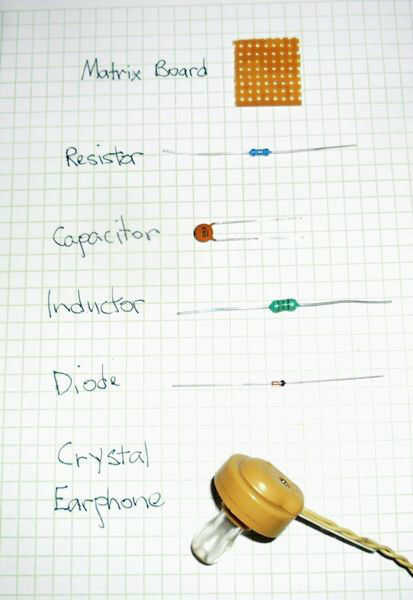

Lista de piezas
Resistencia - 47 k - amarillo-morado-negro-rojo y marrón - RR 0612 (pkt de 8)
Condensador - 68pF - cerámica x 2-RC 5322 (pkt 2) y un 100 o 120 pF valor también para los experimentos.
Inductor - 220 uH - rojo-rojo-marrón plata - LF 1538 (tipo resistivo)
Polyvaricon condensador - 220 pF - RV 5728 - con perilla de ajuste y tornillos de montaje
Diodo - BAT46 - ZR 1141 (también se puede usar un diodo de germanio 1N34A también si tienes una en casa)
Auricular de cerámica - como 3305 *
25 metros de un rollo de amarillo gancho encima del alambre para el cable de la antena y una longitud de 3 metros de cable para el cable de tierra.
Tenga en cuenta que algunas partes Jaycar vienen en múltiplos de 2 o más por paquete.

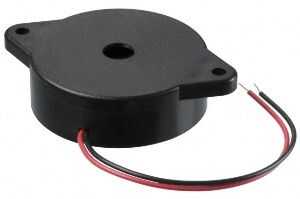

* Un auricular de radio de cristal normal está bien, pero si usted no puede conseguir uno de estos, o si la compraste va muerto (como a veces,) puede usar un sustituto, como el transductor pasivo Murata PKM44EW (ver imagen superior) o equivalente. Estos pueden compactarse de algunos viejos teléfonos pulsador. Tome la parte posterior apagado el teléfono y verás un objeto en forma de disco negro 2" redondo de 1/2 '' de espesor - con un cable rojo y negro. Desconecte los cables de la placa y desenroscar los tornillos de sujeción y retirar el transductor. cortar el enchufe mini apagado, tira con cuidado el aislamiento de los extremos de los cables y extienden por aproximadamente 18" con 2 finas longitudes de cable de conexión. Estos dispositivos pietzo hacen buenos auriculares para el conjunto de cristal y pueden ser ubicados en un viejo par de orejeras.
Materiales varios:
Una caja de Tic Tac (tamaño más pequeño)
Un trozo de tablero de matriz por lo menos 7 agujeros largo por los 8 agujeros a través de. Corte el tablero para encajar perfectamente dentro de la caja de Tic Tac.
Una longitud corta de 2 cables de diferente colores 60 mm de longitud y 2 cocodrilo clips con rojo y cubiertas de plástico negro
Una longitud de antena cable por lo menos 25 metros largo y una longitud de 3 metros de un color diferente para el cable de tierra.
Una varilla o tubería de agua fría para la estaca. Tenga cuidado de que tubos usted conecte su cable de tierra.
Se necesita un pequeño objeto punzante para perforar los agujeros en la caja de Tic Tac.
Un par de cortadores de alambre para cortar y pelar cables.
