Paso 2: Cómo funciona la Radio de cristal
Señales de radio consta de dos partes: la 'onda de portador' que es la frecuencia de la emisora de AM en radio de operación y la 'señal de programa' que se mezcla con la onda de portador para la transmisión.
Las ondas de radio viajan hacia fuera de la torre del transmisor de AM a través de la atmósfera. Queremos captar una frecuencia específica, por lo que podemos escuchar, así que tenemos el sistema de cables de antena y tierra para capturar esa señal. También necesitamos un circuito sintonizado que filtrar la señal AM y desechar el resto, para que todas las señales de radio indeseadas pasan hacia fuera el cable de tierra a la tierra.
Dos componentes de nuestro circuito llevará a cabo esa tarea por nosotros. El condensador C1, junto con L1 inductor, forman un circuito de 'serie básica sintonizada'. Sus respectivos valores determinará a que AM estación de radio local capturará.
También es necesario un diodo 'detectar' la voz y la música, por lo que podemos escuchar en el auricular, que transmite señales eléctricas en ondas de sonido que podemos escuchar.

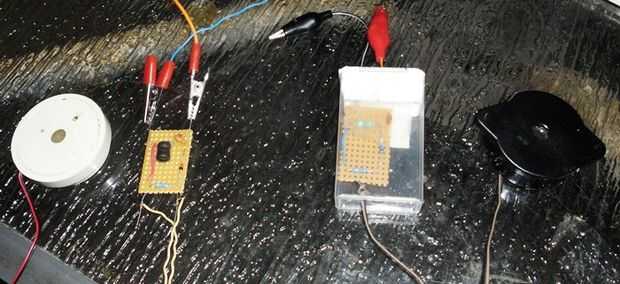

En la foto de arriba pueden ver una completa radio cristal de Tic Tac. Ya está dentro de la caja. El otro conjunto está conectado con el circuito de cable de antena y tierra, sometidos a una prueba de remojo. Es necesario hacerlo para garantizar que la radio funciona una vez dentro de la caja!
El primer diagrama muestra una instalación de cable de antena típica. Saliendo de una ventana, el cable está anclado al edificio y luego a cierta distancia (10 m +) a un árbol cercano u otro edificio.
Debe tener mucho cuidado de no levantar los cables de la antena cerca de cables de energía o teléfono, cerca de su casa!
El cable de tierra sale la misma ventana y anclado en un tubo de metal/agua o metal estaca, incrustada en el suelo blando y húmedo.
No debe conectar los cables de tierra a red eléctrica, cableado de instalaciones, tomas de corriente de pared.
Otro riesgo eléctrico a considerar es rayos! Aunque es muy raro para cualquier persona a lesionarse seriamente o morir de un rayo es imposible. Por lo tanto, si usted oye una tormenta venir su manera (usted puede oír los relámpagos 'choques' en su auricular primero), Desconecte inmediatamente el cable de su antena, conecte al cable de tierra y ponerlo bien hasta fuera del camino. Manténgase alejados de esta conexión de antena y tierra temporal hasta que la tormenta haya pasado completamente lejos de su área general - millas de distancia!
