Paso 6: Nic Nac Extras

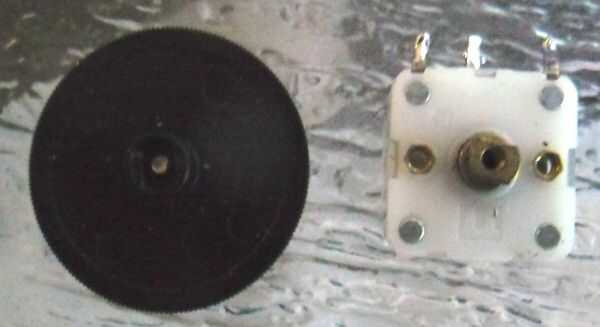

Si has construido tu Tic Tac la conjunto de cristal y encontrar que usted no puede recibir una emisora de radio local de AM sin embargo - no se asuste - ayuda está en camino. Solo han construido la versión más simple de la radio de cristal de Tic Tac y puede que necesite añadir un componente más para que funcione correctamente. Esto se llama un 'polyvaricon' - tuning condensador, que puede variar la frecuencia en que recibirá su radio en miniatura. Puede ver una foto de un hasta arriba - la pequeña caja blanca con el botón negro a su lado. Tiene etiquetas de conexión 3 - uno en el centro ('G') pasa a las placas móviles y el eje, mientras que las etiquetas exteriores 2 (' o ' y 'A') ir a 2 juegos de placas fijas. el conjunto más pequeño de las placas tiene un valor de 60pF - pF es abreviatura de 'picofaradio' - una unidad de medida de capacitancia. El más grande conjunto de placas está valorado en 160 pF por lo que el valor combinado de la polyvaricon 220 pF - o los 220 picofaradios.
La otra imagen muestra lo que sucede dentro de un condensador de ajuste básico. Hay 2 juegos de placas de metal - un sistema es fija y el otro juego se mueve en un eje de rotación, conectado a la perilla de sintonización de su receptor de radio. Ambos conjuntos de placas están montadas en un marco aislante para que ellos no 'cortocircuito' por tacto entre sí.
El condensador fijo C1, fue elegido para sintonizar en algún lugar cerca de la mitad de la banda de radio AM. Esta banda de frecuencias comienza a 531 kilohercios (Khz) y llega hasta 1701 Khz aquí en Australia. Así que tenemos una combinación de bobina y condensador que sintonizará a través de todas las frecuencias. Nuestra radio Tic Tac simple es conocido como una ' sintonizado ' serie. Si nos fijamos en el diagrama del circuito, puede ver símbolos eléctricos para todos los componentes en el sistema de radio. Si empiezas en la parte superior con el símbolo de la antena, puedes ver el condensador C1 por debajo que el inductor L1 debajo de C1 y luego por último, el símbolo de la tierra - todos conectados en serie entre sí.
El detector de diodo D1, el resistor y el auricular y el cable de enlace, puede considerarse como una cuadra - la unidad del"detector". El cable de antena, cable a tierra, bobina/inductor y condensador/polyvaricon, puede también ser considerarse como otro bloque - el "circuito sintonizado". Para unir ambos bloques juntos, tenemos el circuito sintonizado que templa en una única frecuencia, pasando todas otras señales no deseadas a través del cable de tierra a la tierra. Este pasa de una 'frecuencia sintonizada' por el detector de diodo, que tiras a la 'onda de portador' y deja sólo la 'señal de programa' (voz, música etc,), que entonces se alimenta a través de la resistencia en el auricular. El auricular cambia impulsos eléctricos desde el detector de diodo en ondas de sonido que podemos escuchar. Necesita la resistencia R1 para proporcionar un camino para las señales de ir a través del diodo, a la conexión del cable de tierra. Sin esta resistencia, las señales de sonido muy distorsionado y no podía escuchar la señal de programa muy claramente.
