Paso 7: Agregar el Polyvaricon condensador de sintonización

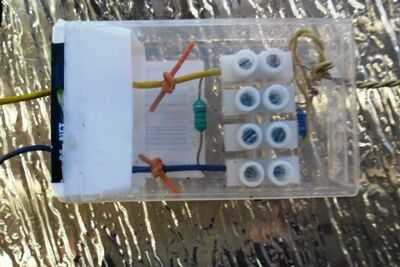

Si desea ampliar la gama de sintonización de su Radio de Tac Tic, que todo lo que tienes que hacer es una simple modificación (cambio) el circuito de su receptor de radio. Se puede ver en las 2 fotos de arriba, que hay una forma alternativa de construir la radio de cristal - usted puede utilizar el método de placa matriz o puede utilizar una regleta de tornillo de 4 vías.

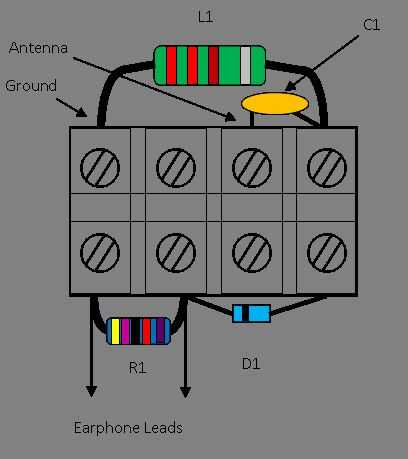

Para utilizar la versión terminal de tornillo, cortarse una tira de 4 vías de terminales como se muestra en el diagrama y fotos. Deshacer que los tornillos a la derecha hacia fuera como van sin caer fuera de la franja. Conecte los cables de componentes y cables desde el sistema de antena y tierra, así como los cables del auricular. Corte cualquier exceso de los cables de componentes que no necesita. Envoltura de hilos finos desde el sistema de antena y tierra y los auriculares, alrededor del componente más grueso conduce antes de enroscar los tornillos firmemente.

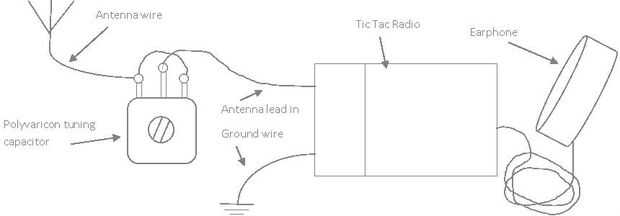

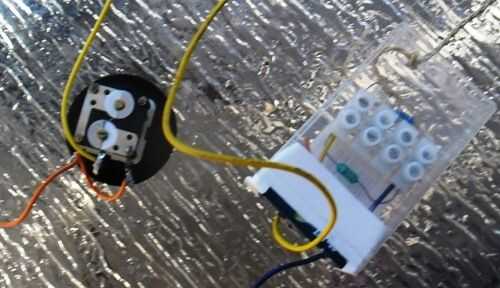

Independientemente del método que ha usado, todos los que ahora se conectar el condensador de sintonía entre el cable de la antena real y la Unión (join) donde se unen el diodo D1, el condensador fijo C1 y un extremo del inductor. Retire el condensador de la placa matriz y conecte la antena alambre recto hacia fuera a la Unión del diodo y del inductor. Luego tomar la polyvaricon y otro trozo de alambre. Tira de ambos extremos de ese cable y a las dos etiquetas externas (etiquetado ' o ' y es con la etiqueta 'A' - el centro en 'G') y le conecte cable de la antena real a uno de los exteriores. Conecte el cable de antena a cable, que sale de la caja, a la etiqueta de 'G' (media) del condensador de sintonía, para que la antena cableado ahora busca como en la foto arriba.
Si usted está teniendo problemas después de las fotos, luego consulte los diagramas, que muestra claramente todas las conexiones Asegúrese de que su cable a tierra es conectado al conjunto y, escuchar con sus auriculares en/sobre la oreja, lentamente girar perilla de ajuste de la tapa plana, hasta que escuche una o más estaciones. Felicitaciones - ¡ ahora tiene una "sintonizables" Tic Tac la conjunto de cristal! Escuchar feliz! Y no olvides postear en tus resultados, preguntas, problemas, etc.... mk484 :)
