Niño pequeño sistema interactivo de LED (en progreso) (2 / 8 paso)

Paso 2: Cableado del Panel

Ya que es un array "al azar", tienes cable del LED 9-Charlieplexor juntos. Es n*(n-1) o LEDs 9 x 8 o 72. Significa 72 puentes y 72 hilos de que volverá a la Charlieplexor. No es tan difícil, solo toma tiempo. Utilicé los titulares LED para todos los LEDs y había respaldado con encogimiento de calor. Aproximadamente la mitad los titulares barato plástico 3mm LED roto cuando inserté los LEDs con el forro del plástico. El panel de popa es todos los soportes metálicos de LED.

Utiliza un sistema y va a estar bien. El sistema que uso es:

1. Utilice un áspero sistema de numeración para seguimiento de pruebas en el siguiente paso.
   1. Con mi orientación izquierda-derecha de mi 9-Charlieplexor (ver este Instructable para diseño)
      1. Empiezo con 9.8 en la proa de estribor y mi forma de trabajo en pares (9.8, 8.9 9.7...)
      2. Empiezo con 8.7 en la proa del puerto y mi forma de trabajo en pares (8.7, 7.8 8.6...)
2. Los paneles con el sistema de numeración de la etiqueta.
3. Montar los LEDs en pares.
   1. Orientar las patillas del LED para que cada par es la orientación opuesta
   2. Oriente los puentes par interno y externo para que apunte hacia el punto de conexión de panel planificadas.
4. No se preocupe demasiado acerca de las conexiones del LED más allá tratando de asegurarse de que son orientaciones opuestas.
   1. Vas a probar todas estas cosas en las secciones de montaje.

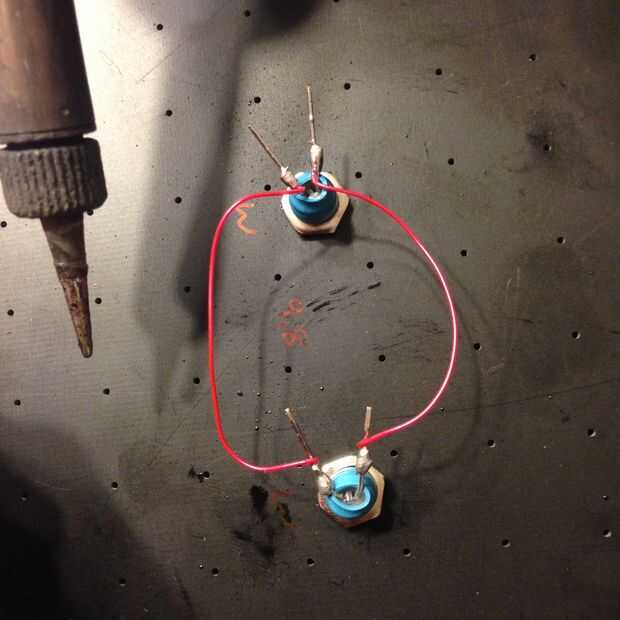

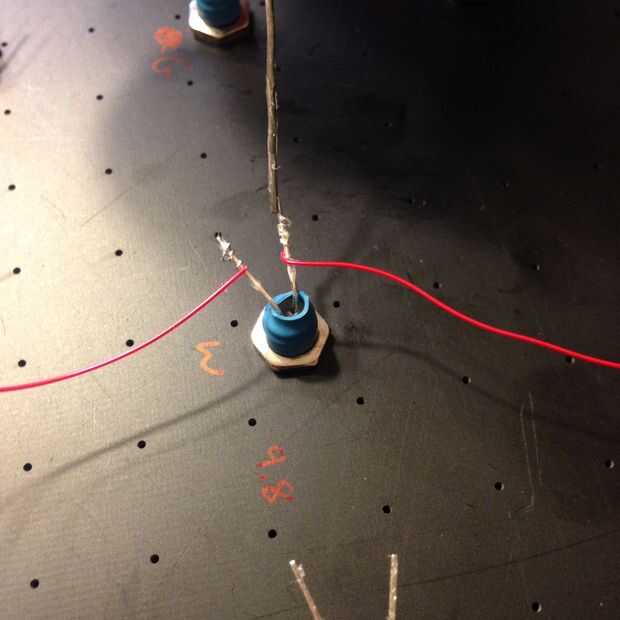

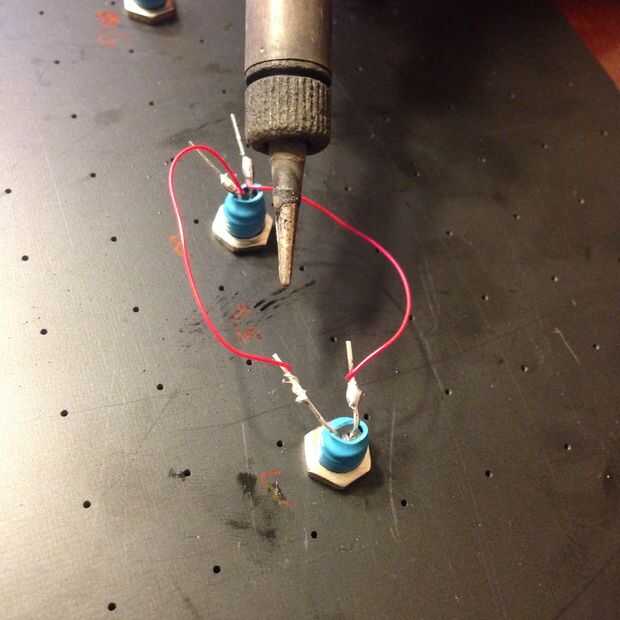

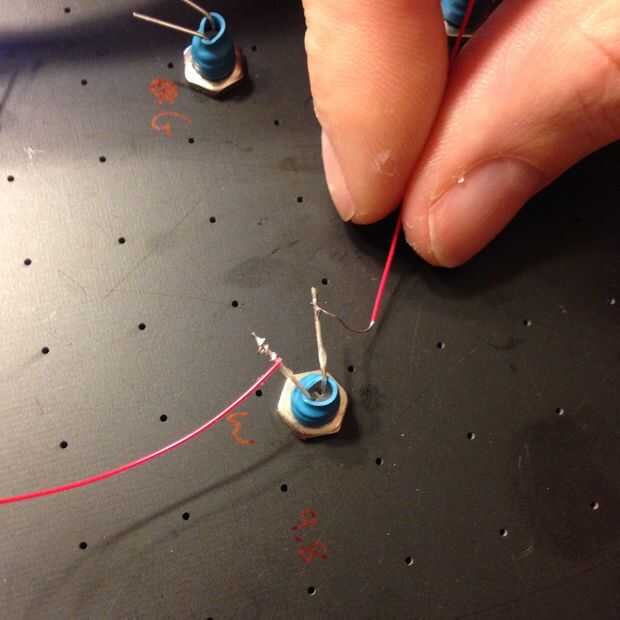

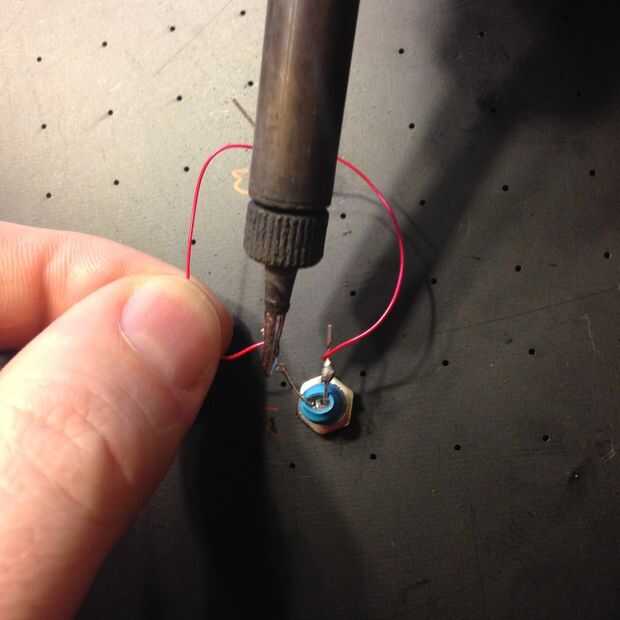

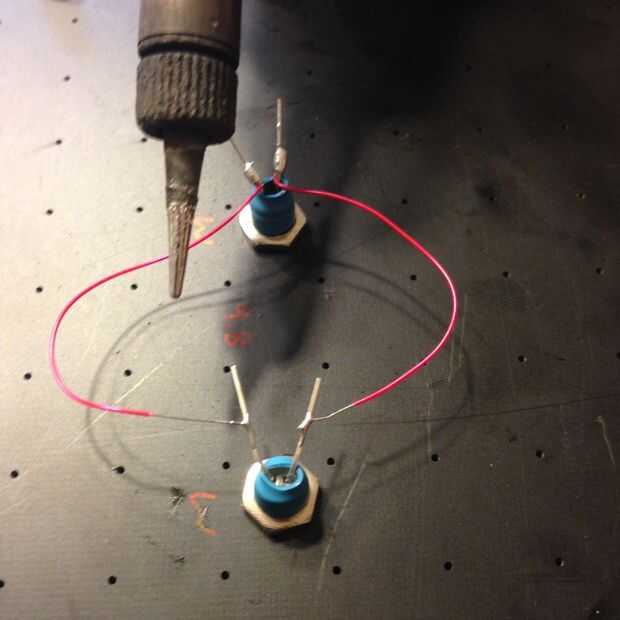

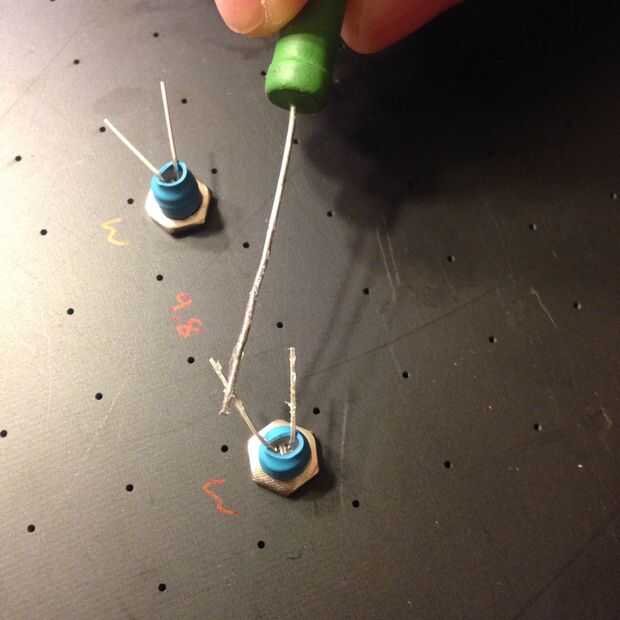

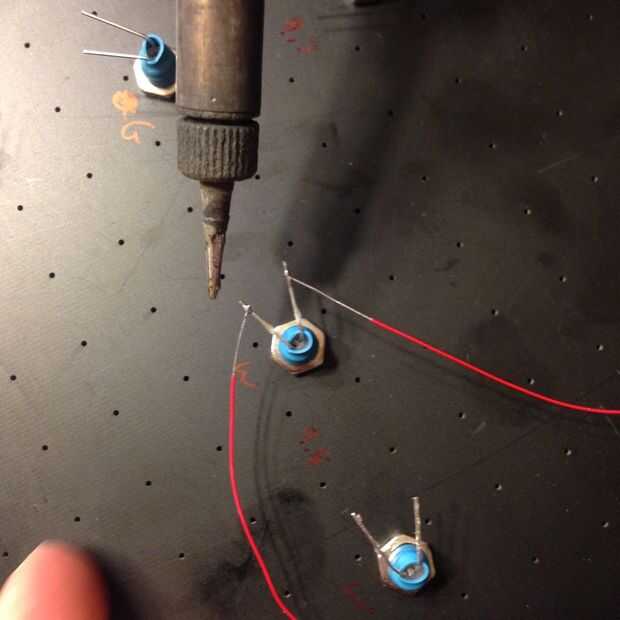

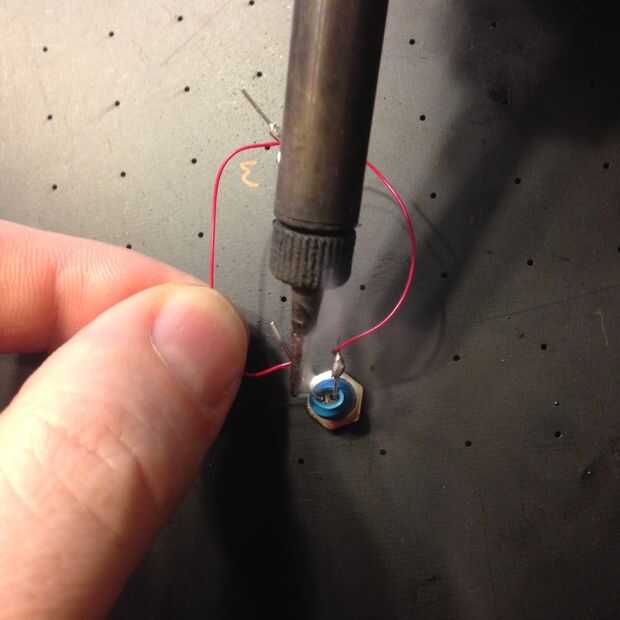

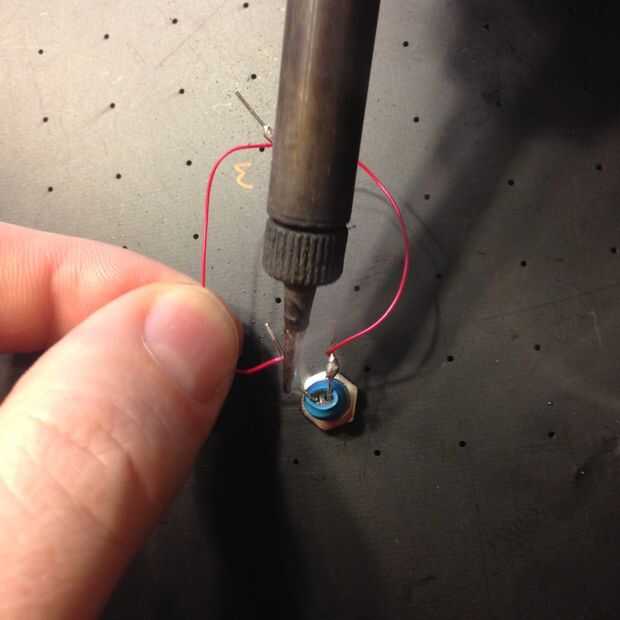

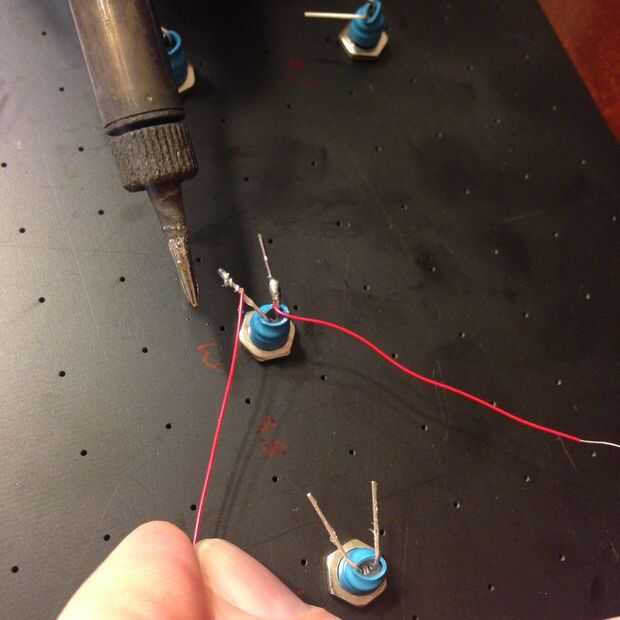

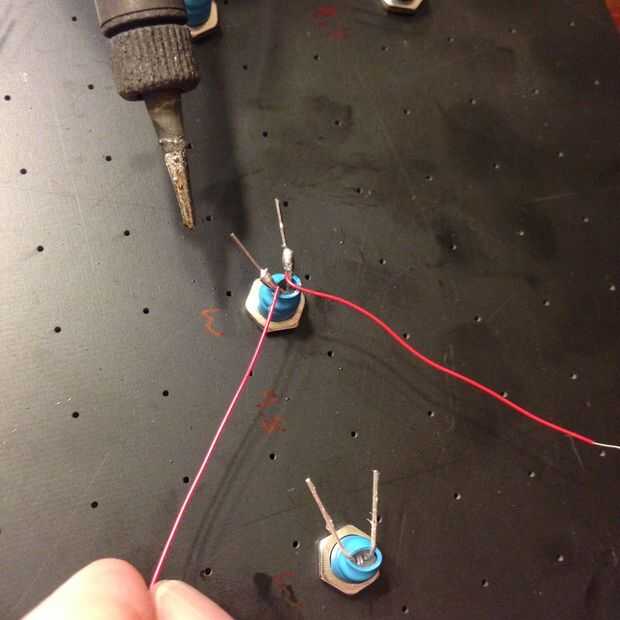

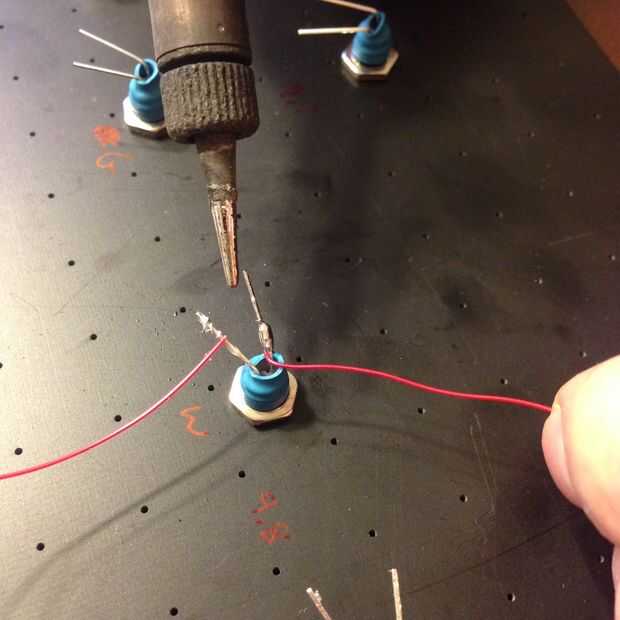

Ver notas en imágenes para mi cuestionables técnicas de soldaduras. Recomiendo cable de calibre mayor si usted tiene un montón de él. He tenido dos conductores interrumpir hasta el momento, sobre todo de un 2 años ayudando a prueba y los paneles de maceración al pegarse en las letras. Y el hecho de que se trata de 30 AWG.

Para cada panel, ruta los cables a un conector de cinta. Y luego a conectar los paneles con cables de cinta.
