Paso 3: Montaje de grupo popa
Este es el método general de Asamblea (esto se repite):
Tenga en cuenta en algún momento que desea establecer parcialmente hasta su Charlieplexor tener una idea cómo sus pernos deberá ser orientado. Etiqueta de las conexiones, conecte los pernos, luego usted podrá soldar directamente en los conectores.

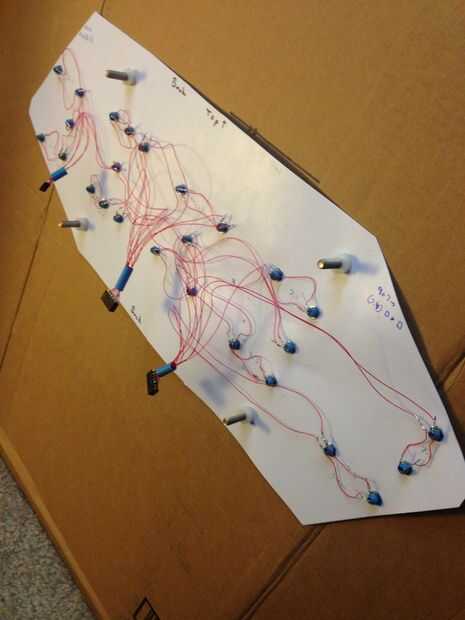

- Encontrar el plástico lo suficientemente grande para todos los LED (el panel del LED de Stern fue cortado de un pedazo barato de plástico)
- Planificar, medir, marcar y taladrar los agujeros de LED.
- Utilice el panel para marcar las paredes del granero y a preparar el panel posterior para el montaje sobre el panel de LED

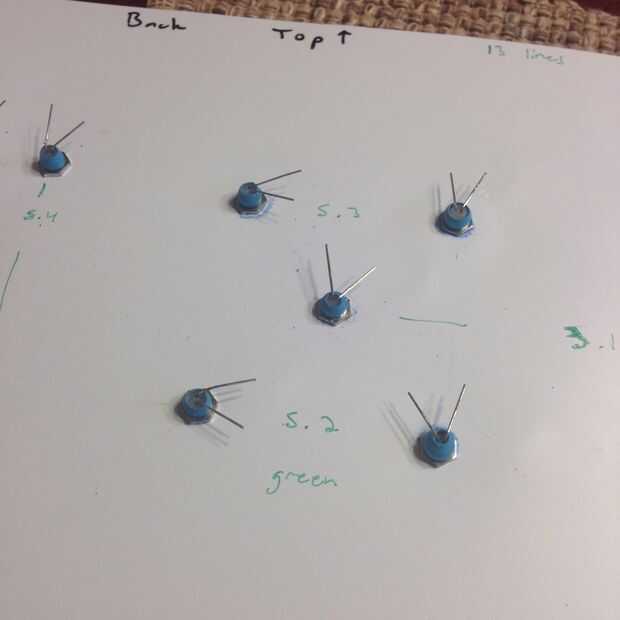

- Instale todos los soportes de los LED (sin el relleno plástico), apriete la tuerca con unos alicates si es necesario.
- Instalar los LEDs con el plástico de apoyo, orientar como se mencionó anteriormente.
- Pares de puente el LED
- Coloque puentes tiempo suficiente para ir unas 3 pulgadas más allá de la ubicación del conector previsto.
- Los LEDs de prueba y determinar la orientación de

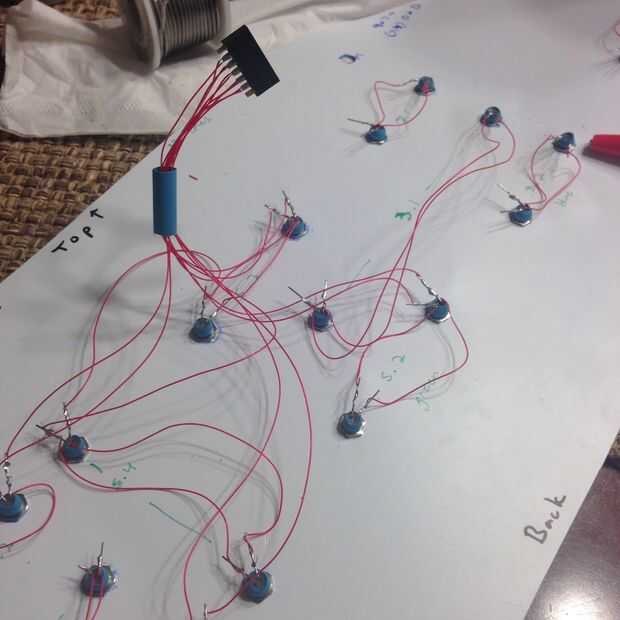

- Conecte los cables de un par de LED a la conexión del perno/de la cinta.

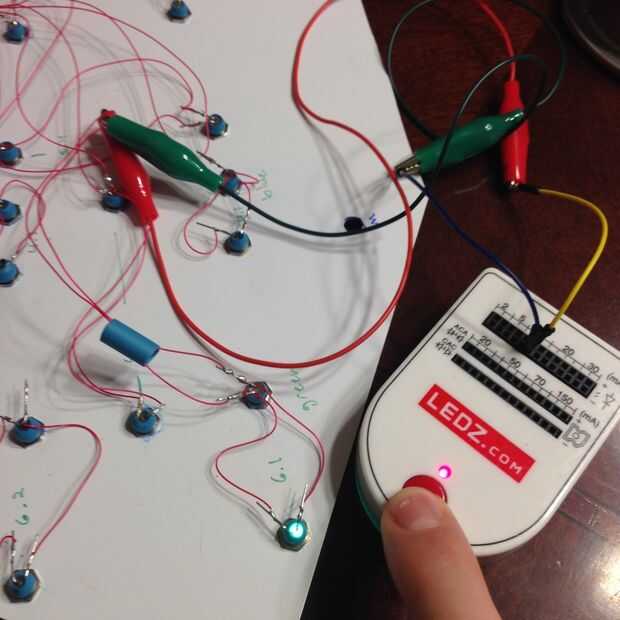

Quiero entrar en detalles en el paso 8, usando LED par 6.1 como ejemplo (ver imágenes)
Lo pienso así: LED---6.1---LED es un puente par de LED etiquetado como "6.1".
Así que cuando me refiero a LED 6.1, cuando el pin 6 es + 5 V y el pin 1 es + 0 V, LED 6.1 (uno izquierdo) debe encenderse.
Cuando me refiero a LED 1.6, es la emparejados. Cuando el pin 1 es + 5 V y el pin 6 es + 0V, debe encenderse el LED derecho "1.6". De esta manera el sistema de numeración se ser [+ perno]. [-pin] cuando llegue a más en la sección de programación.

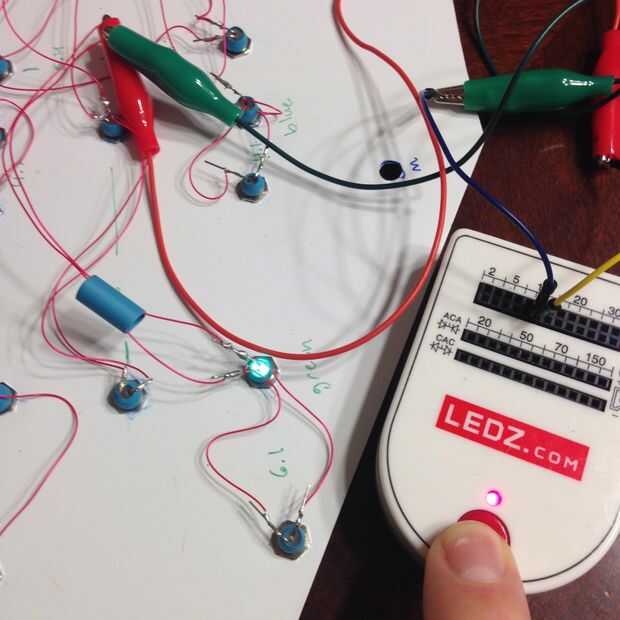

Simplemente prueba el par con un comprobador de LED (se muestra) luego coloque los LEDs en el conector por el esquema de numeración.
El objetivo es que cuando se conecta en el conector, se alinea con la fijación de la Charlieplexor. Y sé que se enciende el LED por su dirección.
