Niño pequeño sistema interactivo de LED (en progreso) (5 / 8 paso)

Paso 5: Puerto y estribor Panel de montaje

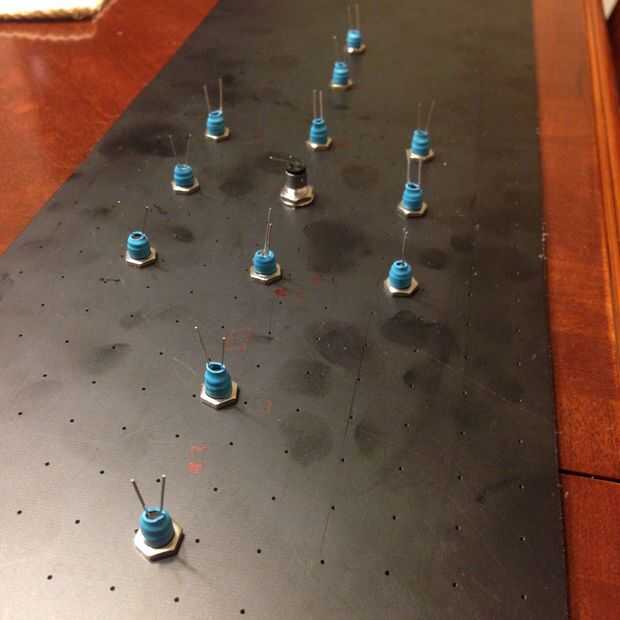

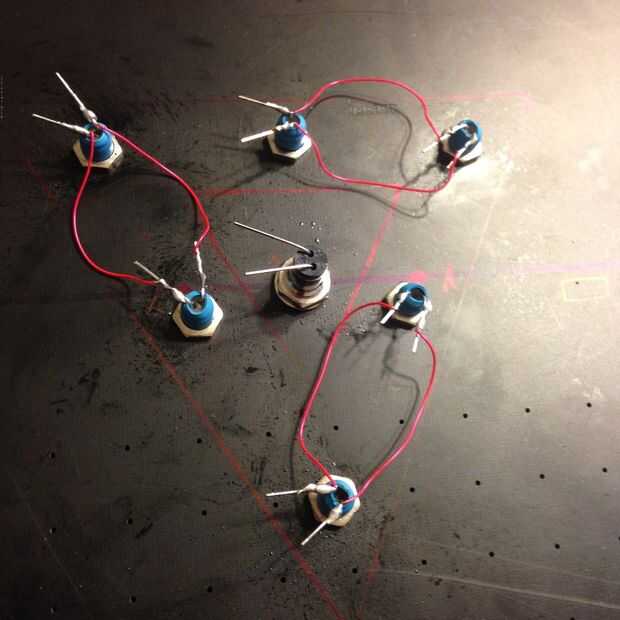

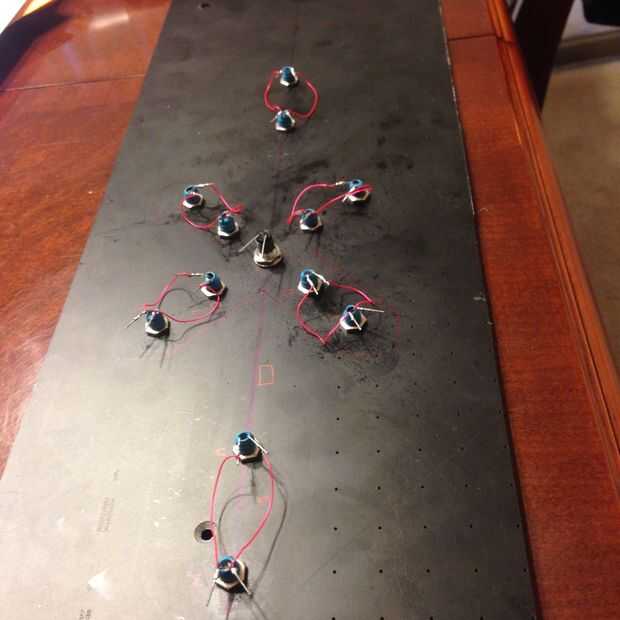

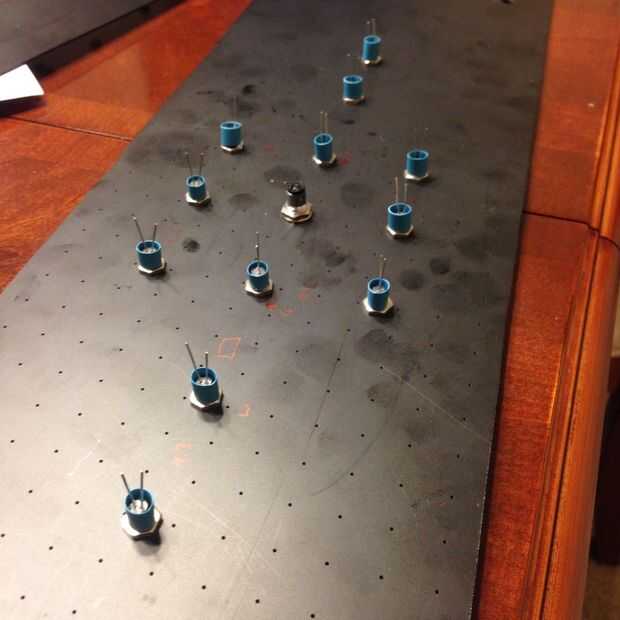

En las imágenes se muestran el estado actual de los paneles de puerto y de estribor.

Cosas a destacar:

  1. Todos los LEDs usados en el sistema 72 son 3mm y 20 mA.
  2. LEDs en el panel de popa están emparejados verde y azul (3.4 V)
  3. En los paneles del puerto y de estribor, yo soy mezcla de LEDs:
    1. Blanco: 3.6 V
    2. Verde: 3.4 V
    3. Azul: 3.4 V
    4. Rojo: 2.2 V
    5. Amarillo/ámbar: 2,2 v
  4. Las formas - círculo, cuadrado, triángulo, Cruz - será cuatro diversos colores con luces blancas entre.

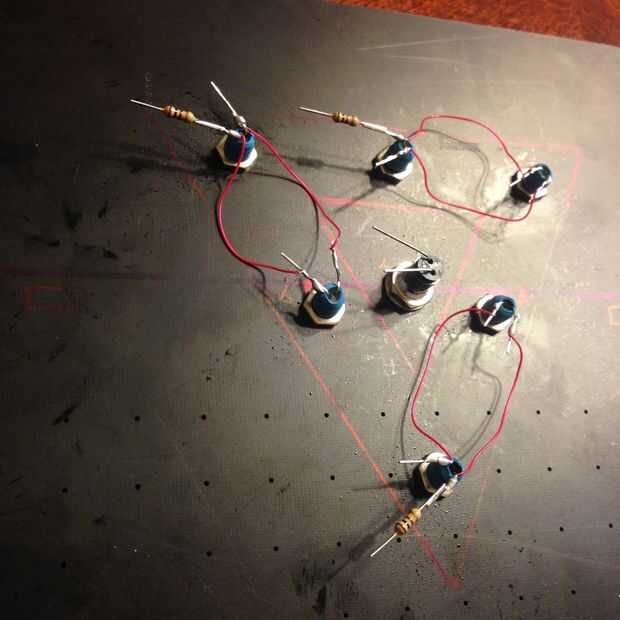

  5. He añadido resistencias de 100 ohmios para cada par de LEDs amarillo y rojo para coincidir con la caída de tensión. Voy a cambiar los valores más adelante si es necesario. Pero desde mi calculadora de LED dice solo necesito 70 ohmios para un circuito normal y estoy poniendo 120 ohmios en cada pin del Charlieplexor (netos 240 ohmios por LED iluminado), figura que 100 ohmios 1.2-1.4 v debe estar en el estadio de béisbol. Otros sistemas de Charlieplexor tienen 100 ohmios/pin (así 200 Ohm en un LED iluminado) razón por la cual escogí 120 para la conexión de Charlieplexor.
  6. El "interruptor" seis LEDs son difuso amarillo 5 mm LEDs clasificados 2.6 V y 30 mA. Se conectar por separado para evitar cualquier complicación extra "amp-robando".

El siguiente es el accesorio de cable y conexión a los pines (en curso).
