Paso 4: Modificar el teclado numérico
Tienen una cuadrícula y cada horizontal y cada línea vertical se conectará a un pin en el chip del USB.

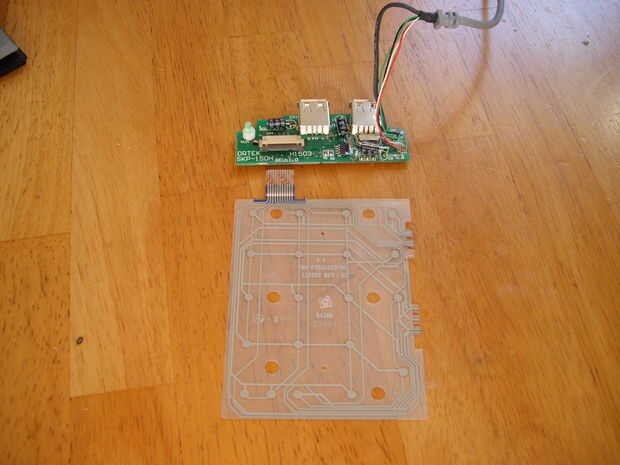

En mi caso la rejilla sí mismo no era una placa de circuito sino líneas conductoras en dos placas de plástico con una hoja de aislamiento entre ellos. Aunque este es un diseño muy elegante, significaba no podía soldar directamente sobre la rejilla y tuvo que trazar el circuito (teclado numérico) para saber donde soldar los cables.
Ya que necesitaba 5 botones que tenía que rastrear los cables de los botones siguientes:
1, 2, 4, 5, 7 y 8.

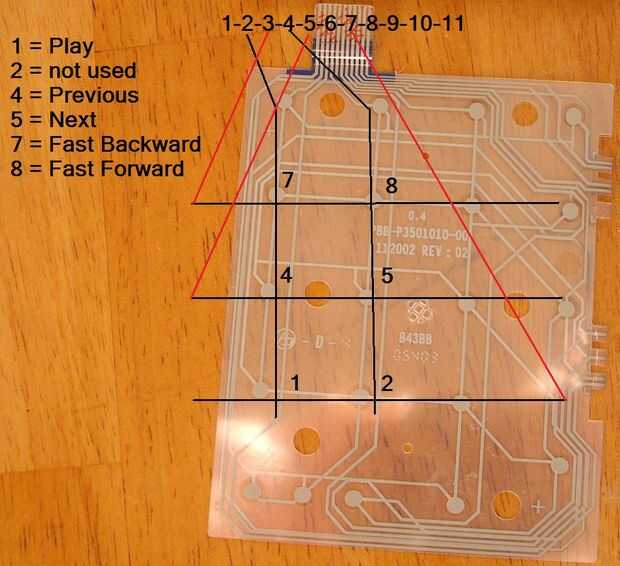

Luego numerados los pines en las placas de circuitos y rastrear qué números que pins (mirar las fotos para más aclaración) y un pequeño esquema para estos botones.
Para escribir el número 1, contactos 7 y 2 a necesitar hacer contacto, escribir a 2, entra en contacto con 7 y 4 la necesidad de hacer contacto con los demás.

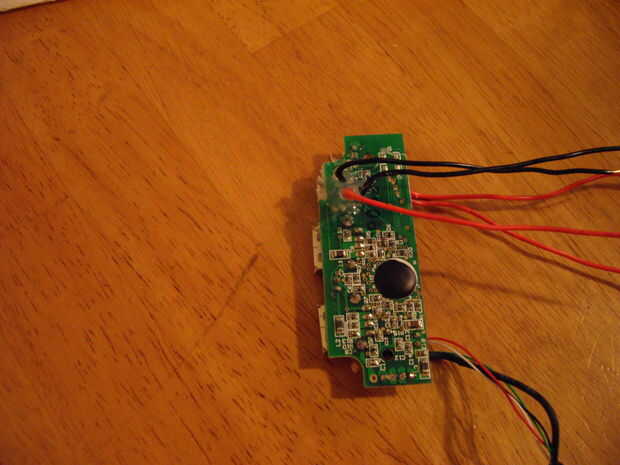

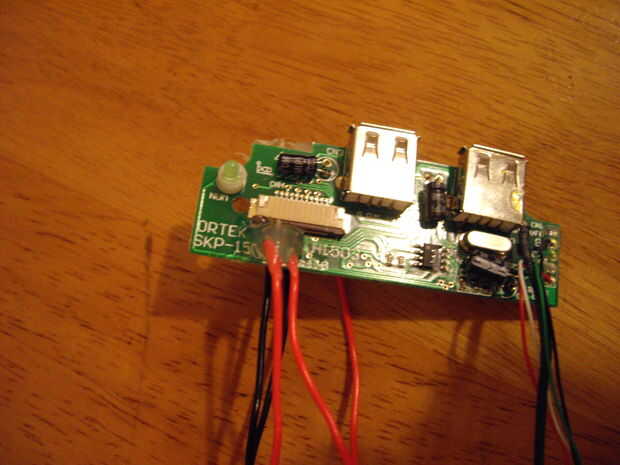

Entonces había soldado los cables donde se exponen los circuitos impresos. Ésta era probablemente la parte más difícil, ya que estos puntos eran bastante pequeños. Después de soldar los 5 cables, aplicado el pegamento con mi pistola de pegamento caliente para evitar que los contactos interrumpiendo el circuito.
Luego había conectado el circuito a la computadora, abre el Bloc de notas y había verificado si los números se acercaba si conecté los cables correctos.
