Paso 4: Electret Mic

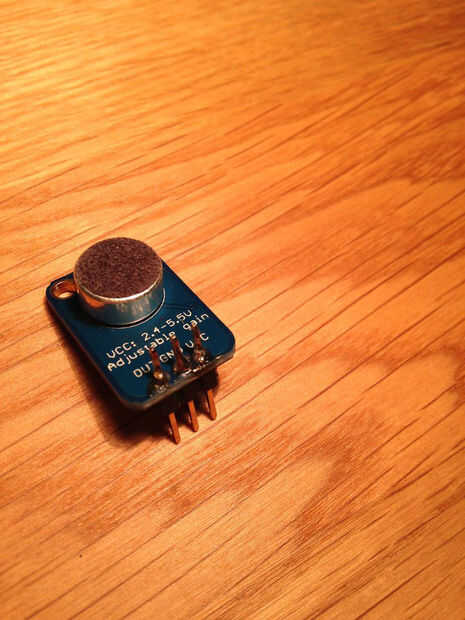

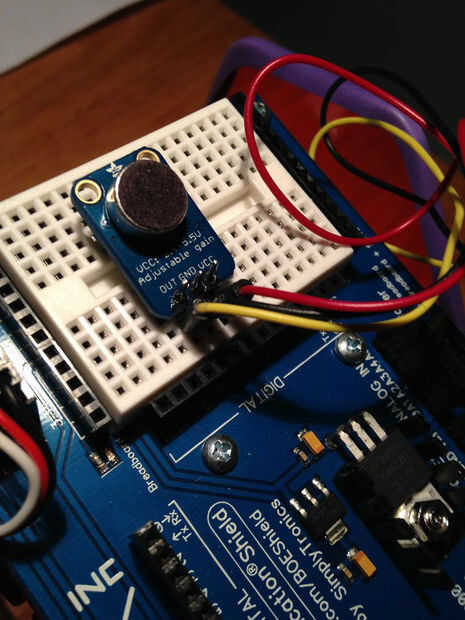

Compré a este chico poco dulce. El micrófono Electret de adafruit es el micrófono en el sólido. Tengo una imagen de stock desde el sitio de Adafruit y mi imagen después de soldados juntos. Aquí está el enlace para comprar...
https://www.Adafruit.com/products/1063
IMG 2624 de historias para Paloma on Vimeo.
Añadir una oreja a su proyecto con este amplificador de Micrófono electret bien diseñados. Este tablero totalmente montado y probado viene con un micrófono de electret 20-20KHZ soldado en. Para la amplificación, utilizamos el Maxim MAX4466, un op-amp diseñado específicamente para esta tarea delicada! El amplificador tiene poder excelente rechazo al ruido, de la fuente para que este amplificador suena realmente bien y no es casi tan ruidosa o irritada como otros desgloses de amplificador de mic que hemos probado! Esta ruptura se utiliza mejor para proyectos tales como cambiadores de voz, audio, muestreo de grabación y audio-reactiva proyectos que utilizan FFT. En la parte posterior, se incluye un pequeño potenciómetro para ajustar la ganancia. Pueden fijar la ganancia de 25 x 125 x. Eso es por ser 200mVpp (para habla en volumen normal unos 6" lejos) que es bueno para atar a algo que espera que la línea de nivel de entrada sin saturación, o hasta de 1Vpp, ideal para la lectura de un ADC del microcontrolador. La salida es rail to rail así que si el sonido es fuerte, la salida puede subir a 5Vpp! usarlo es simple: Conecte a GND a tierra, VCC a 2.4-5VDC. Para el mejor desempeño, utilice la fuente "más tranquila" disponible (en un Arduino, esto sería los 3.3V de la fuente). La forma de onda audio va a salir el pasador hacia fuera. La salida tendrá un sesgo DC de VCC/2 así que cuando su perfectamente tranquilo, el voltaje será una constante voltios VCC/2 (es DC acoplado). Si está utilizando el equipo de audio requiere AC acoplado audio, colocar un condensador de 100uF entre los pines de salida y la entrada de su dispositivo. Si está conectando un amplificador de audio que tenga entradas diferenciales o incluye condensadores de desacoplamiento, la tapa de 100uF no es necesaria. El pin de salida no está diseñado para altavoces de coche u otra cosa que el más pequeños en-auriculares - necesitarás un amplificador de audio (como nuestro 3.7W amplificador estéreo) Si desea conectar el amplificador directamente a los altavoces. Si está conectando un pin del microcontrolador, no necesitas un amplificador o desemparejamiento del condensador - conectar la clavija de salida directamente en el pin de ADC del microcontrolador.
