Niño tamaño paquete de protones de los Cazafantasmas! (8 / 14 paso)

Paso 8: Poder de la varita!

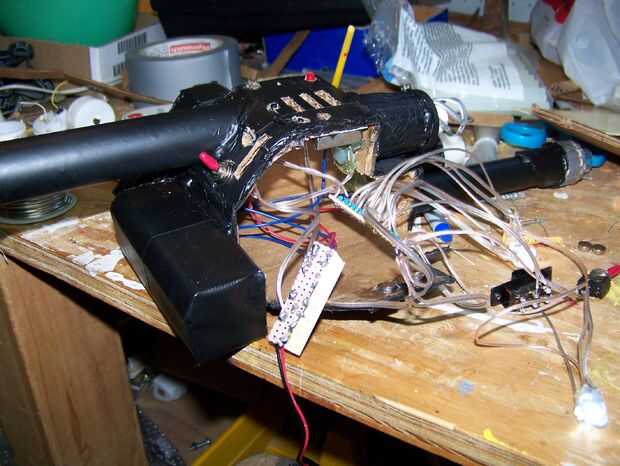

Muy bien, ahora que ya que tienes todo montado y la pintura seca, corta unos agujeros en la caja de interruptores y LEDs y saque sus cajas y cajas de electrónica desmontadas (o cabeza a la radioshack local) y empezar a poner cosas juntos.  No estoy incluyendo un diagrama del circuito aquí porque (a) es un circuito muy simple, todo lo que tiene es resistencias de interruptores, LED, una batería de 9v del clip, un 7805 regulador de voltaje y algunos viejos intermitentes luz juguetes tableros del circuito y (b) soy perezoso y es tarde.

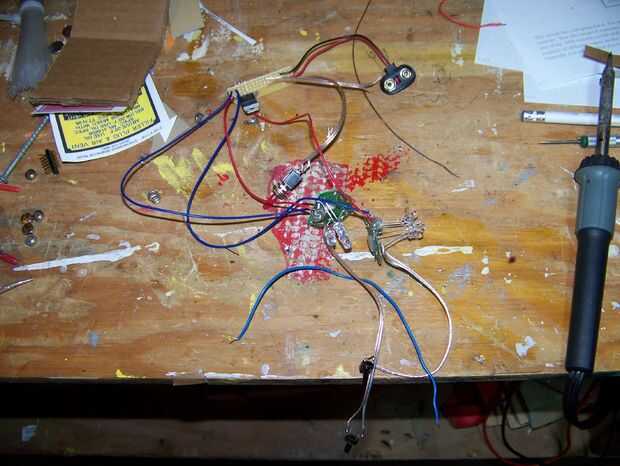

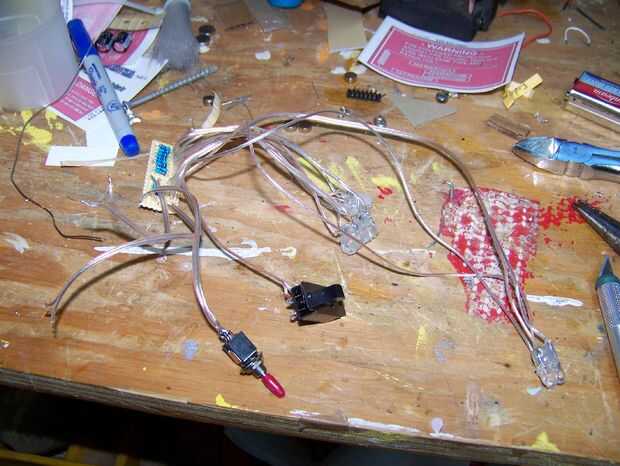

Básicamente sólo tiré todo lo que quería en la varita sobre la mesa de trabajo y cableado para arriba basado en estos grupos de centrar los diversos interruptores y botones:

Interruptor principal: conecta la batería.
Conmutador secundario: "Protón arroyo," de la varita que es sólo un pequeño grupo de LEDs blancos, el niño puede utilizar como una linterna se enciende.
Interruptor de terciario: desactiva la energía a todo el asunto excepto la luz indicadora roja y la linterna corriente de protones.  Básicamente, esto es solo para ahorrar energía pero todavía te permite utilizarla como una linterna.
Un botón: activa uno de los destellos de la varita.
Dos botón: activa la luz de la varita otra intermitente.

Voy sobre todo en el siguiente vídeo, reloj que y verás lo que está sucediendo.

Las luces en el tubo son:
3 LEDs blancos para el flujo de protones a finales de la varita.
LED 1 rojo como un indicador de luz en la parte superior de la caja.
2 blancos y un LED amarillo para iluminar el interior de la caja--básicamente sólo se ve bien así.
4 luces parpadeo amarillo (coseché de vela LED) ponen en la cara del área de control de la varita.  Creo que supone que para ser indicadores de energía o algo.
2 intermitente luz circuitos de dólares almacenar juguetes (tuve que conectar estos a través del 7805, que camina abajo de los 9v a 5v, como éstos no pudieron manejar el voltaje más alto.

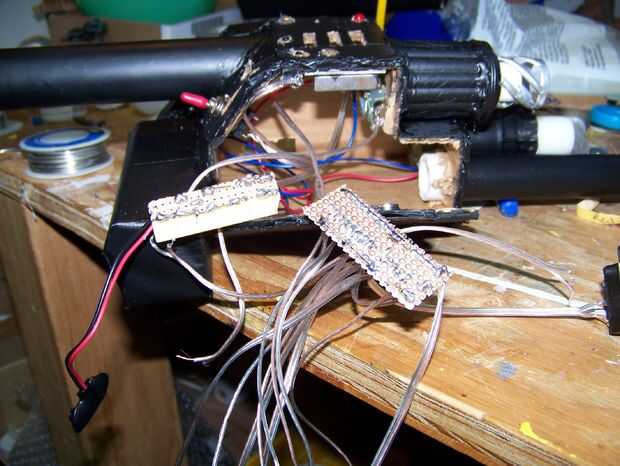

Asegúrese de que después de que hayas conectado todo junto Conecte un alambre largo que puede ir hacia fuera de la manija y proporcionar energía para el paquete de protones.  Me gusta usar cable de altavoz de calibre ligero para mi electrónica, como tienes una plata y un alambre de cobre que fácilmente puede usarse para distinguir positivo del negativo.
