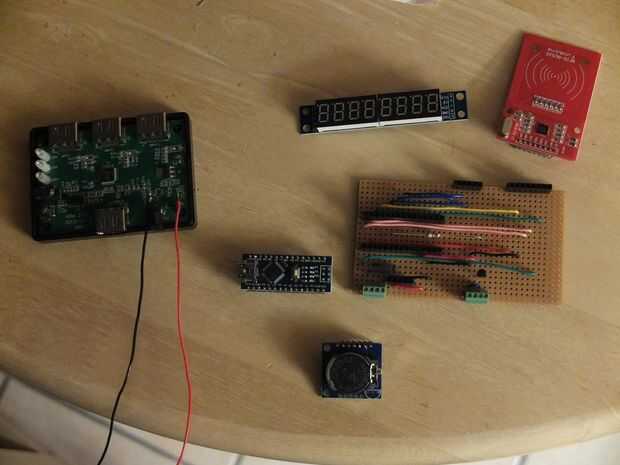

Paso 1: Obtener sus piezas juntos
Se necesita:
- Arduino (yo usé un nano, ya que son realmente compactos)
- Conmutador HDMI controlado por Arduino (una hackeado parte de cunas se describe en uno de mi instructables otros)
- Módulo RTC DS1307
- MiFARE classic módulo lector RFID
- Una selección de colores etiquetas RFID - necesitarás dos más el número de niños que necesitan tener acceso
- Display de ocho dígitos siete segmentos LED con registro único de desplazamiento MAX72xx
- Protoboard o placa perforada según cómo robusto que desee la versión final a ser
- bloques de terminal de tornillo de placa perforada 2,54 mm pitch (4 vías)
- Cables de conexión
- Toma de corriente DC y juego adaptador de red
Opcionalmente, puede decidir es mejor poner el HDMI de la conmutación del transistor en la placa del contador de tiempo en lugar de acoplamiento estilo muertos-bug en la unidad de conmutador HDMI - esto reduce el número de cables y es probablemente mejor. Si es así, también necesitarás:
- resistor de 1KOhm
- Transistor PNP 2N2907
Todas estas piezas vinieron de ebay.co.uk.
Usted también tendrá que importar las siguientes bibliotecas para el arduino:
- MFRC522.h
- DS1307RTC.h
- LedControl.h
- ADCTouch.h
Agradecidamente reconozco los esfuerzos de los autores de estas bibliotecas que hicieron este proyecto posible y también los que escribió el código de ejemplo (particularmente para el lector RFID MiFARE) que he cortado y cerrado en mi bosquejo.
