Paso 2: Conecte el circuito

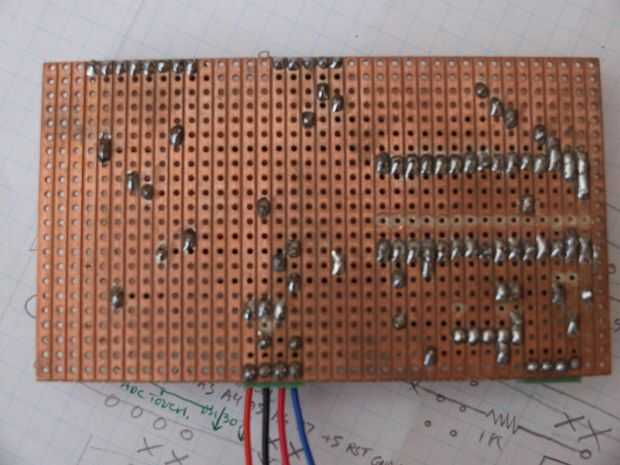

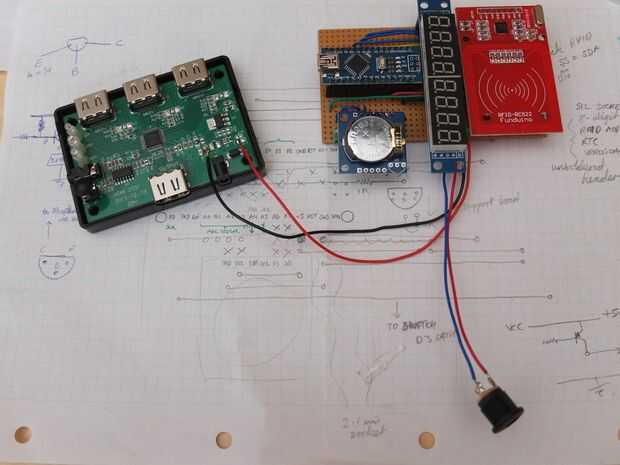

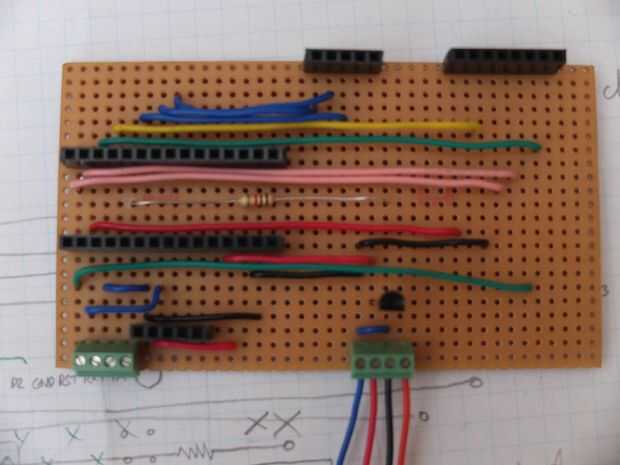

Este bit es bastante fácil pero larga-winded. Utilice cables de conexión adecuados para conectar Arduino a los módulos periféricos en línea con el siguiente esquema. Yo he omitido 0 V y 5 V / 3.3 conexiones de V como he asumido estos son evidentes. Las fotos muestran el trazado que utiliza en un trozo de placa perforada para realizar este circuito. Nota que he decidido poner el HDMI del transistor de conmutación en el tablero del temporizador (en lugar de dentro del interruptor, como describí en mi instructable). Era porque es un poco más ordenado y fácil de hacer.

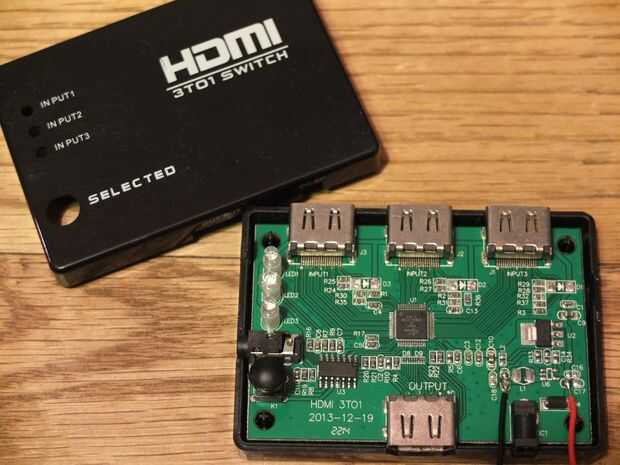

HDMI switch (con el transistor de conmutación local)
Nota: he tenido excelentes resultados con la rectangular que se muestra en esta página y lo recomendaría.
- Nano pin D8 a la línea de control de switcher HDMI
HDMI switch (transistor en tablero del temporizador como se describe en el resto de este instructable)
- Nano pin D8 a la base del 2N2907 vía resistor de 1K

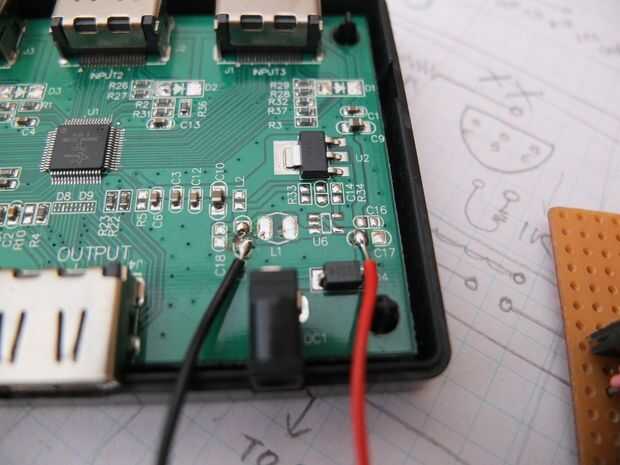

- Coleccionista de 2N2907 a + 5V tren de conmutador HDMI - no olvides quitar los tres diodos.
- Emisor de 2N2907 a + 5V carril de alimentación
Módulo RFID (3.3V)
- Nano pin D9 a primera
- Nano pin D10 a SS
- Nano pin D11 a MOSI
- Nano pin D12 al MISO
- Nano pin D13 a SCK
Tenga cuidado, ya que tengo dos módulos RFID que se parecen mucho pero las patillas de la cabecera están en un orden diferente en cada uno.
Módulo de DS1307 (5V)
- Nano pin A4 a SDA
- Nano pin A5 a SCL
Módulo de la exhibición de segmento siete (5V)
- Nano pin D5 para carga / CS
- Nano pin D6 a CLK
- Nano pin D7 a datos
Touchpads (opcional - no todavía puesto en ejecución en el código)
- Nano pines A0 a A3 trajeron hacia fuera a través de terminales de tornillo a teclas individuales de cobre
