Paso 4: Cableado de todos.

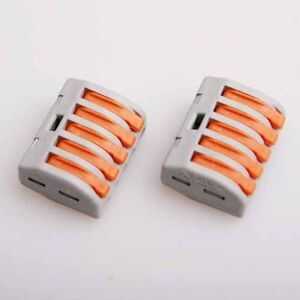

Utilizamos diferentes tipos de conectores en este proyecto ya es lo que teníamos en casa. Utilice el tipo de la foto que le ahorrará un montón de tiempo y frustración.

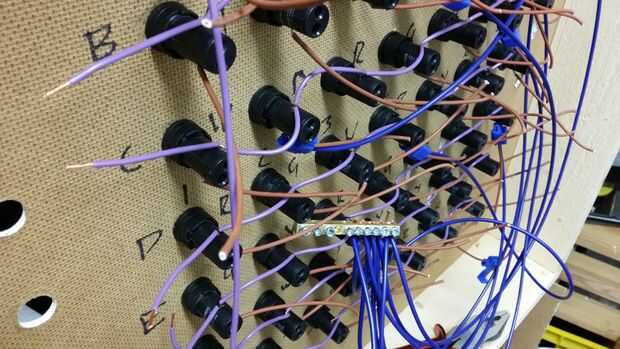

1. en primer lugar conecte todas las tapas de los terminales de luces a la fuente de alimentación.
2. Conecte las coletas a cada uno de los terminales de la parte inferior
3. conectar los bloques de terminales a las coletas

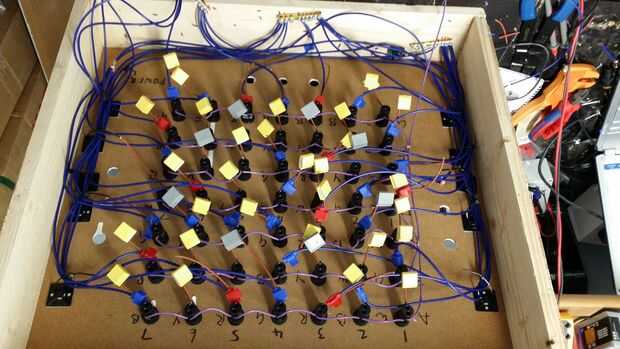

4. Conecte cada patrón uno a la vez, no probar y conecte todo a la vez. Es muy confuso, muy rápidamente. Si tienes diferentes cables de color usan colores alternos al alambre cada una patrón realmente ayuda a. Encontramos que con la hoja de excel visible mientras que conecta a las luces comprobar realmente útil la hoja de excel para ver qué luces nos conectamos.

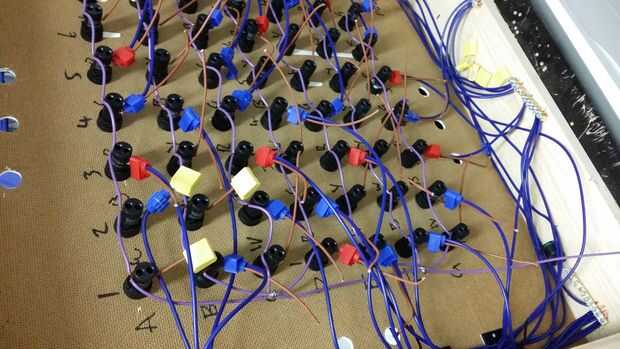

Tratar y cortar cada alambre de modo que puede enrutar los cables por la parte exterior de la caja. En nuestro caso tres patrones se enrutan a través del centro de la Junta

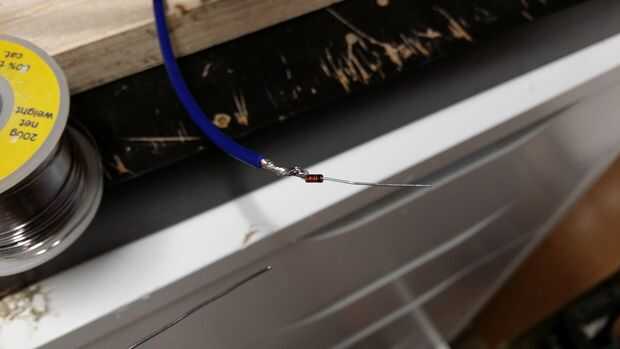

Una vez que el primer patrón se conecta al terminal, necesitará un diodo para cada alambre de la soldadura. Esto es porque hay luces conectadas entre sí y múltiples interruptores, permitiendo múltiples motivos. Usando el diodo permite que la corriente sólo flujo en una dirección. Asegúrese de que obtener la polaridad del diodo correcto.
Cubrir el extremo del alambre y diodo con shrink wrap y calentar el plástico
Cuando todos los diodos están conectados y encogen abrigo apretado, tuerza los extremos de los diodos. y paquete aunque el agujero va a poner su interruptor.
El paquete de cable de tierra y hacer que toda la luz que va a trabajar realmente trabajar. Si hay algún problema más probable es que verás después del segundo modelo.
