Niños Neopixel Sunrise Alarm Clock

Se trata de un simple despertador que cambia entre un día y una imagen para que los niños que no pueden decir la hora saben cuando es aceptable para levantarse por la mañana. Fue lanzado conjuntamente por necesidad cuando me di cuenta que había dejado nuestro reloj real en abuelas. Pensé en que compartir aquí los detalles aunque en caso de que alguien más quiere probar un reloj para su propio hijo.

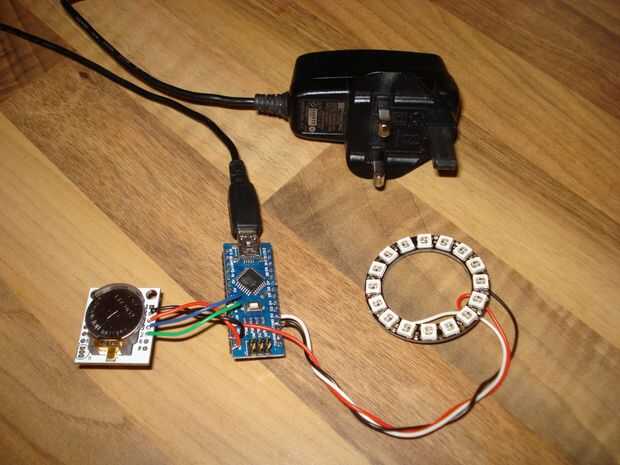

Componentes:

• Arduino Nano V3.0
• 16 LED anillo de NeoPixel
• DS1307 reloj de tiempo Real
• Fuente de alimentación de carga del teléfono móvil

Cableado:

• Poder para el arreglo entero viene a través de la conexión USB
  5V, GND de la RTC y el anillo de Neopixel son conectado a Arduino.
• Datos en el anillo de Neopixel conecta con la entrada Digital 2 de Arduino
• SCL de la RTC va a la entrada analógica 5 en Arduino
• SDA de la RTC va a la entrada analógica 4 en Arduino

Bibliotecas:

• Biblioteca de alambre - para conectar a la RTC con I2C
• Biblioteca de DS1307RTC - para entender lo que dice el RTC I2C
• Biblioteca de tiempo - permite el Arduino entender veces
• Biblioteca TimeAlarms - ejecuta funciones a determinadas horas / intervalos de
• Biblioteca de FastLED - para comunicarse con el anillo de NeoPixel

Código:

Fuente completo está disponible para descargar desde aquí

• Las primeras líneas de la función de configuración definen el tiempo que la alarma se apagará
• El anillo de RTC y Neopixel son inicializado
• Se crean dos alarmas, una a la vez otro especificado previamente una hora más tarde
• El bucle principal del programa no hace nada excepto crear un retraso que mantiene el reloj marcando

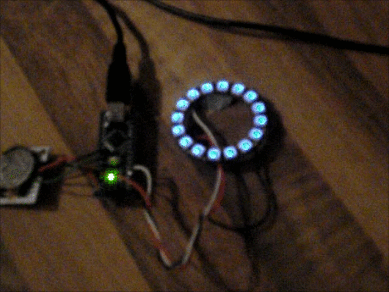

• LightsOn función, crea el corto de animación sol cuando la alarma suene
• Función LucesOff, cambia el LED a color tiempo de noche
