Paso 10: Juntándolo todo
Usted probablemente está agotado por ahora y nunca quiere ver ya el sistema. Eso es exactamente cómo me sentía ahora. Pero debe terminar.
Los interiores de la tostadora son únicos, pero esto es cómo lo arreglaron.

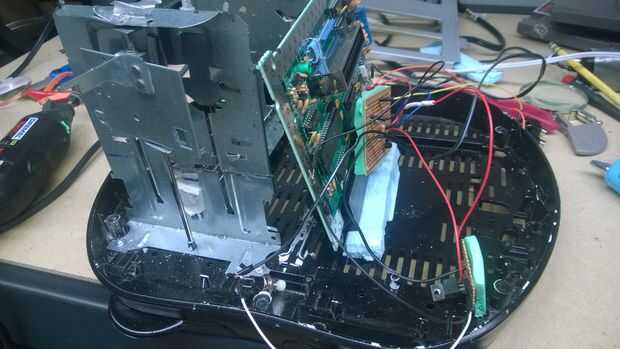

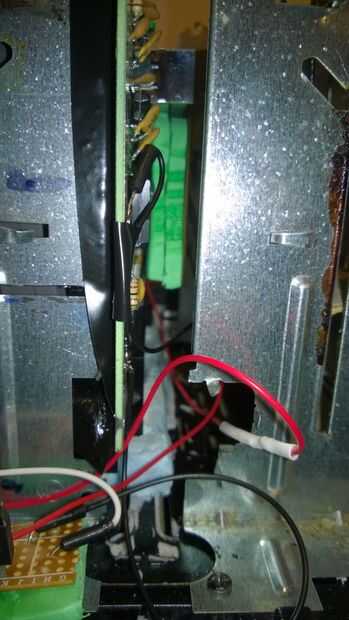

Terminar todos los soldadores que todavía tienes que hacer (el hardware-hardware), siguiendo los esquemas. Recomiendo tener los conectores de AV en la parte posterior de la tostadora y el circuito de cableado en la parte delantera de la palanca de encendido/apagado. Montar el tablero en el centro. Usé un montón de tablero de la espuma y eléctricas para hacer que ningún metal tostadora tocó el tablero de juego (Asegúrese de que usted tiene cuidado sobre eso). Sostiene mi tablero con guita, así que quedó hacia arriba incluso cuando un juego se colocó en.

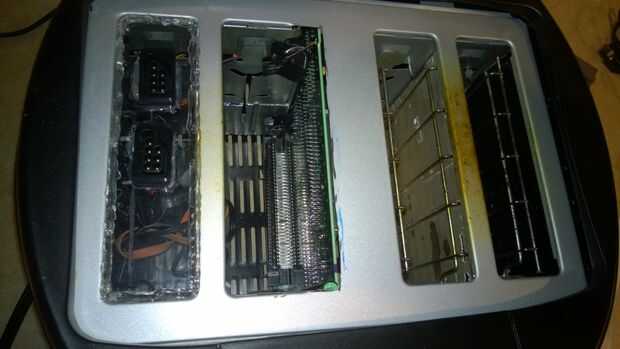

Asegúrese de que el juego parte del conector del juego está expuesto y listo para aceptar un juego en la ranura 2.

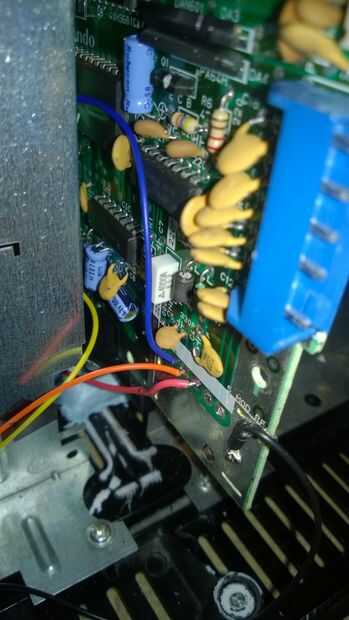

Pegué mi circuito de amplificador de video directamente en mi tablero de juego, con tablero de la espuma en el medio.
También opcional, pero puse un cable de extensión dentro de la tostadora para conectar el ladrillo; Sólo quería tener un pequeño tapón que sale con cierta distancia decente.
Corte agujeros en la parte posterior de la cáscara de la tostadora para colocar los conectores de AV.
Cuando todo termine, volver a colocar la carcasa.
