Paso 3: Circuito de amplificador de Video

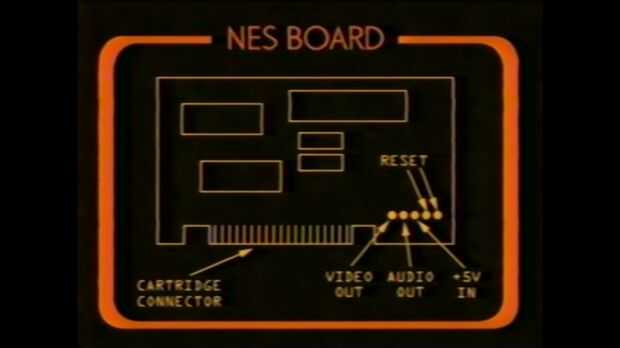

Porque hemos eliminado el modulador de RF desde el tablero de juego, necesitamos esencialmente sustituir y amplificar la señal de vídeo de salida (que originalmente hizo el modulador de RF). Ello a, tenemos que construir un circuito bastante simple, que consiste en un transistor 2n4401, una resistencia de 33 ohm, una resistencia de 220 ohm y múltiples cables de puente a bordo de perf. El esquema se encuentra arriba (crédito a vomitsaw en su revisión de nintoaster). Asegúrese de que usted tiene cuidado con las conexiones de la soldadura y la orientación de su transistor. El envase debe decir que pin es el emisor, base, colector, etc.. Además, asegúrese de que la tierra a la Junta NES (que otro vomitsaw diagrama arriba). El tercer diagrama muestra Cuáles son los 5 puntos de soldadura en la Junta (que fueron utilizados previamente por el modulador de RF). El punto del Video es donde el "video in de NES" debe comenzar desde y vaya al pin de la base del transistor.

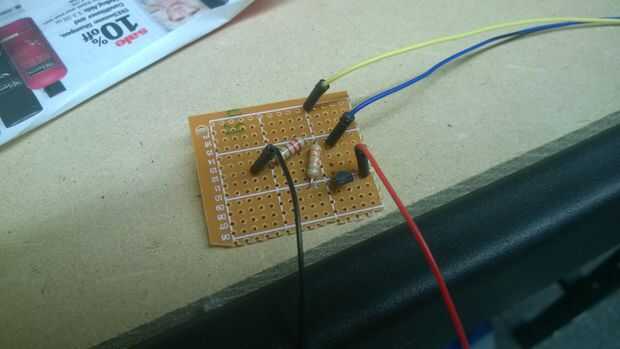

Su circuito no necesita coincidir con mina físicamente, pero asegúrese de suyo coincide con el esquema.
Adjuntar a la Junta como se ve. Extraer un puerto AV de un VHS más adelante, así que deje esas conexiones solo por ahora.
