Paso 1: Colocar EL alambre
Para conectar EL cable del inversor simplemente copié el mismo tipo de conector utilizado por EL panel. Este conector usa el cable de cinta con terminales hembra en una caja de 7 x 1. La desventaja de este enfoque es que todos los cables EL tienen que estar juntos donde se encuentran el cable de cinta para que los alambres de la corona pueden compartir la conexión común. Si cada alambre tenía una conexión común individual entonces se podría dividir el cable de cinta y separaron de los cables EL. Esto permitiría dos cables EL ser utilizado en los extremos opuestos del proyecto sin perder EL alambre para cubrir la distancia de la común compartida a la ubicación deseada. Puesto que los cables EL se agrupan en mis decoraciones de auriculares común compartido es preferible. Si desea utilizar la técnica común individual entonces usted necesitará vuelva a conectar el inversor con un cable de cinta que cuenta con diez líneas, con común conectado a todas las otras líneas.
Mi hilo EL vino previamente pelado, pero tuve que el fósforo fuera el hilo de desecho. La foto de arriba muestra una hoja de afeitar, pero creo que una navaja de bolsillo regular funciona mejor para eliminar el fósforo. Aquí está un enlace a un tutorial sobre EL alambre que incluye instrucciones para quitar correctamente la it. Lea por favor si no está familiarizado con la forma de trabajar con EL alambre. El punto principal es tener cuidado de no cortar los alambres de la corona al retirar el aislamiento y el inversor cuando se conectan los cables EL. Usé cinta aislante para aislar los alambres de la base una vez que se suelda al cable cinta. Usted probablemente tendrá un tiempo más fácil con tubería del encogimiento del calor. Luego caliente-pegué la soldadura para aislar los alambres de los cables común y base de corona. Esto hace una conexión agradable y rígida. Puede utilizar un pedazo grande de encogimiento de calor para aislar la conexión conservando más flexibilidad que obtienes de pegamento caliente.

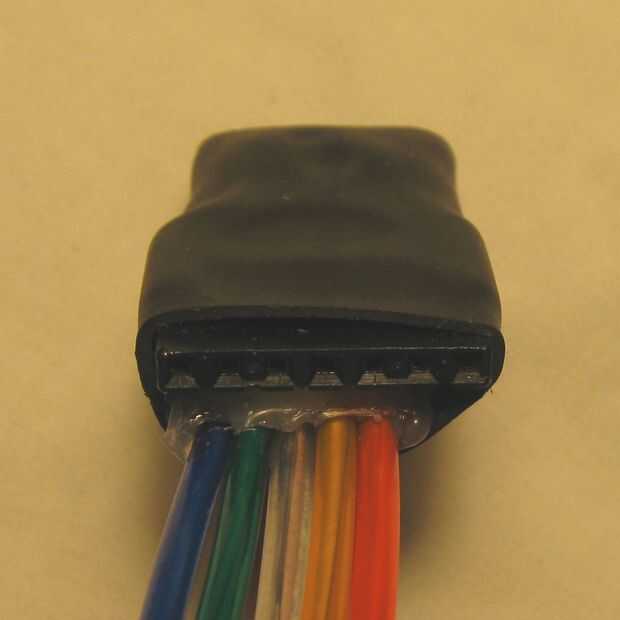

Para construir el conector, primero examinar un único prensado hembra terminal. El conjunto de fichas en el borde se pretende envolver aislante del cable. El otro juego de pestañas cerca de la mitad se pretende contactar con alambre desnudo. Introduzca una cadena de cable de cinta en el conector para determinar cuánto aislamiento se debe eliminar. Quitar ese aislamiento. Vuelva a insertar el alambre y se alinean para que las pestañas tome la parte correcta del alambre cuando se prensan. Normalmente se utiliza una crimpadora para presionar las pestañas pero puede utilizar pinzas con mordazas estriadas para hacer lo mismo. Aquí hay un enlace a un artículo muy detallado explicando cómo acople hembra crimp-on terminales. Una vez colocados todos los terminales se puede insertar en la caja. Los terminales tienen un retén metálico que brota hacia fuera cuando se alcanza el agujero en el lado de la carcasa. Por lo tanto, debe asegurar que todos los terminales se enfrentan a la misma manera, insertarlos en la carcasa de la manera apropiada y que inserta lo suficiente. Abrigo alguna cinta aislante alrededor de la vivienda para aislar cualquier metal expuesto ya que EL cable es conducido por el alto voltaje que te puede sorprender.
