Nivel de burbuja electrónico Arduino Micro (2 / 5 paso)

Paso 2: Montaje es Simple!

Asamblea es súper fácil porque es de todo punto a punto. No hay componentes separados como resistencias, condensadores y así sucesivamente.

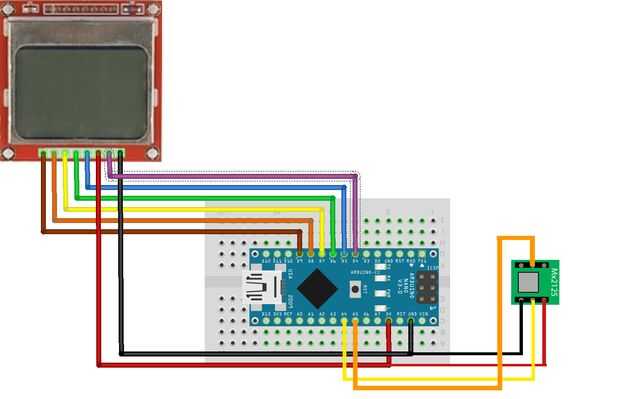

Incluí un simple pinout para el sensor de inclinación del Memsic 2125.

Las unidades de pantalla Nokia 5110 tienen el perno descripciones de seda proyectada en ellos.

Aquí está una lista de pin a pin para cada parte a Arduino (nano) en mi caso...

--------------------------------------

Arduino <> – Nokia LCD

TIERRA---GND

5V -------------------- VCC

D4---luz

D5 --------------------- CLK

D6 --------------------- DIN

D7 --------------------- DC

D8 --------------------- CE

D9 --------------------- RST

Para Memsic 2125

---GND GND

5V---VCC

A4---XOut

A5---YOut
