Nivel de desplazamiento entre TTL y CMOS (9 / 10 paso)

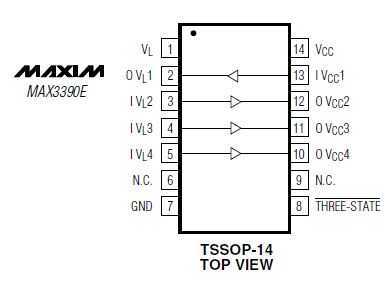

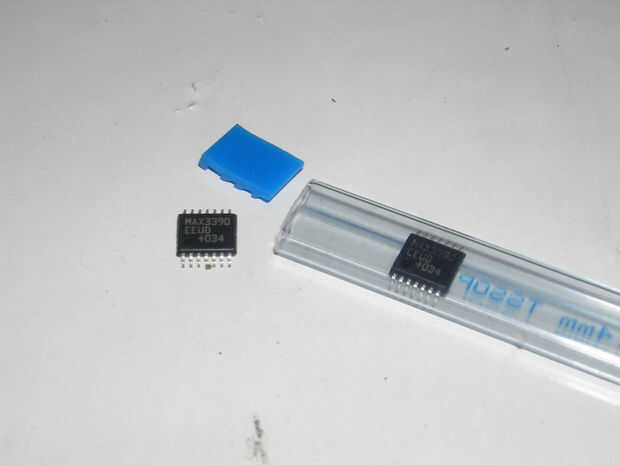

Paso 9: Dedicado IC: MAXIM MAX3390

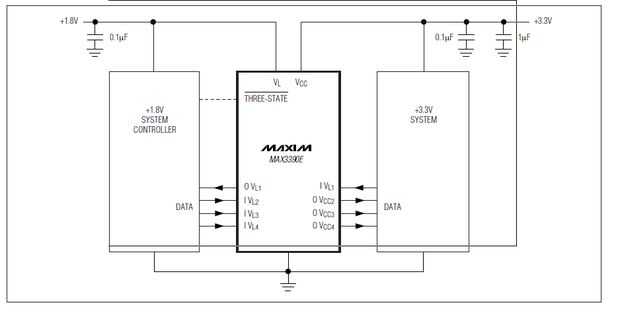

Potencia VL con su IC de potencia baja y VCC con su poder superior VCC.

Conexión de las señales en consecuencia:

  • IVL1 para OVL1
  • IVL2 a OVCC2
  • IVL3 para OVCC3
  • IVL4 para OVCC4

Recuerde, los pernos que comienzan con "I" son las señales de entrada que deben ser cambiados de puesto nivel.  Las patillas comienzan con la letra "O" son salidas de señales que han sido nivel cambió de puesto y están listas para ser leído y utilizado.
