Paso 2: Circuitos de integrados CMOS
La línea CMOS también tuvo un mayor voltaje de funcionamiento de la gama (3V a 18V) y tuvo un requisito específico para la tensión alta y baja que significa, para entrada y salida a otro integrado o circuitos digitales (que se cubre más adelante). La 4000 serie, mientras que ofrece una mayor reducción de requisito de energía, era considerablemente más lenta que sus contrapartes TTL y era particularmente susceptible a descargas estáticas y fueron fácilmente dañada por electricidad estática.

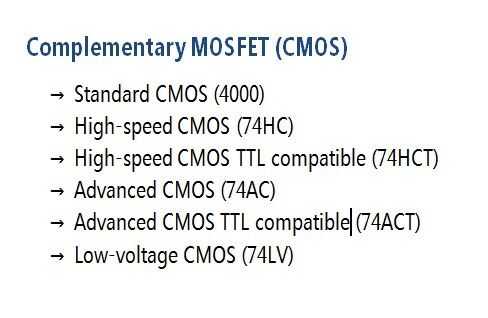

Varios avances se hicieron en la línea CMOS. La serie de 74Cxx se hicieron para ser pin por pin compatible con el IC TTL del mismo nombre (es decir 74138 == 74C138). También, más tarde fue introducida la serie 74HC y 74HCTxx del CMOS IC. Esta línea de alta velocidad CMOS (HC) también era perno-compatible con la serie TTL pero todavía utiliza la misma fuente de voltaje y tensión lógica configuración como los anteriores circuitos CMOS. La serie 74HCTxx CMOS de alta velocidad pero voltaje compatible con sus homólogos de la TTL. Por último, la serie de 74ACxx "Advanced CMOS" fue desarrollada para tener una velocidad de procesamiento comparable a la línea TTL 74F.
Hoy en día, que uno elige es principalmente una decisión basada en la disponibilidad, costo y voltaje requisitos de su diseño. Sin embargo, todavía hay problemas de compatibilidad si "mezclan y combinar" CMOS y TTL ICs porque cada familia lógica define qué alto voltaje era una tensión baja de lo que fue y no son generalmente compatibles excepto en un pequeño solapamiento. ¿Qué significa esto para nosotros? Nosotros podemos tener suerte y no significa nada, pero para la mayoría de nosotros, significa que tenemos que de alguna manera para que coincida con cada uno de los requisitos de voltaje de la lógica lógica familias en un proceso llamado cambio de nivel de tensiónde diseño, o simplemente cambio nivel.
