Nivel de desplazamiento entre TTL y CMOS (3 / 10 paso)

Paso 3: El problema definido: cambio de nivel

Cada familia lógica define el threshholds apropiado de lo considera un alta o una baja.  Esta elección es algo arbitraria, consiguieron lo más cerca.  Por lo general, un bajo es una señal con una amplitud de cero a un voltio.  Una alta varía más y es la causa de nuestro actual nivel cambio de consternación.

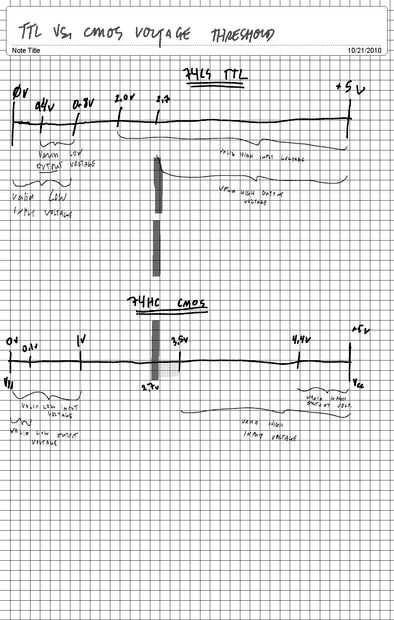

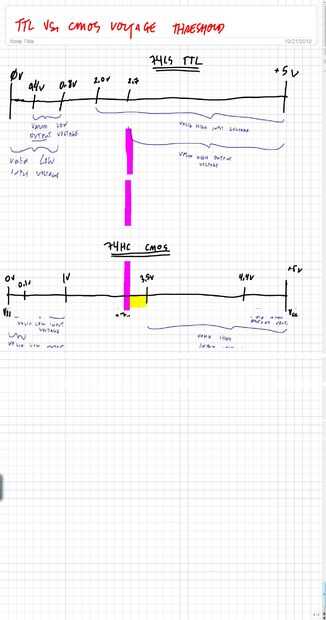

La familia TTL permite un 2V - 5V de diferencia debe ser contado como un alto y define el umbral para la salida de alta como 2.7V a 5V.  En la familia CMOS, una entrada para definir alto debe llevar entre 3, 5V y 5V.  Pero TTL sólo tiene que traer 2.7V, dejando una diferencia de casi un voltio que es válido para TTL y válido para CMOS.  Es cuando un chip TTL quiere enviar un alto y fuentes en algún lugar en ese intervalo nebuloso que no es válido para CMOS alta pero es para TTL.

La respuesta es para cambio de nivel.  Este es el acto de activamente cualquier desplazamiento hacia abajo o a una tensión de señal para que coincida con un objetivo de IC. Más útil que he encontrado es el cambio hasta 5V de 3.3V señal.
