Nivel de desplazamiento entre TTL y CMOS (5 / 10 paso)

Paso 5: Paso a paso hasta el voltaje con aTransistor

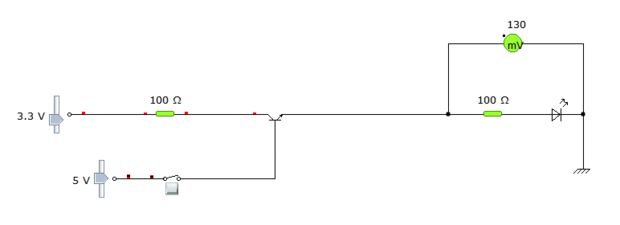

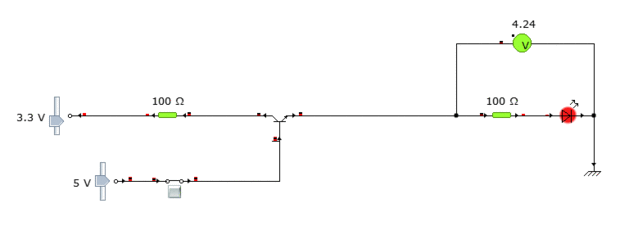

Cuando se tienen una alta entrada de 3V y la necesidad de paso hasta una entrada 5V, nada mejor que el costo, facilidad y sencillez de la utilización de un transistor.  He incluido dos circuitos diferentes de usar el transistor para que elijas.  Ambos aumentará un 3,3 v a de 5V.  Puedes jugar con los valores de resistencia para conseguir el transistor que usas a saturación completa.

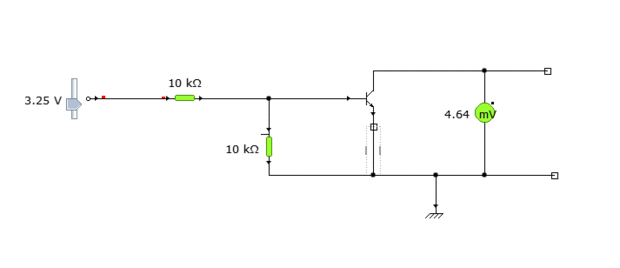

Cuenta de la red del divisor de tensión en el ejemplo 2.  He encontrado 10 resistencias de ohm k rendir el mejor valor más cercano a 5V sin pasarse.  Su kilometraje puede variar.
