Paso 6: Cambio de nivel: circuito inversor
![]()
![]()

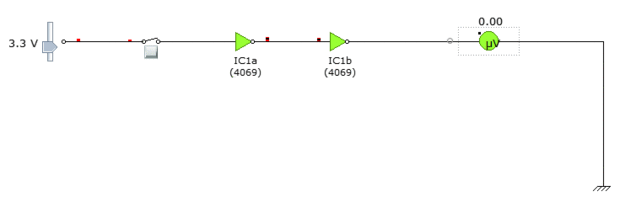

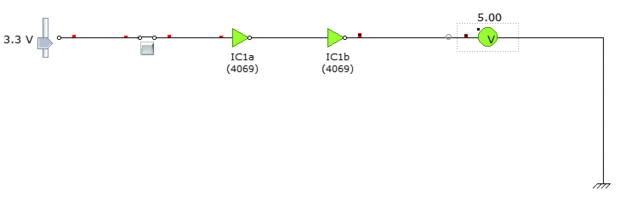

La idea es utilizar un IC que es alimentado a la tensión de objetivo como paso encima de la fuente para la amplitud de la señal. En este caso, he utilizado un 4069 Hex inversor IC. También puede usar un 74HC04 o uno de su elección. Yo uso dos de los inversores (hay seis en este IC) para tomar la señal y de paso la salida para el Vcc de la IC. No hay ninguna magia en la elección de dos inversores: inversión, por eso he querido mi entrada alta para mantener una producción alta en lugar de ser invertido.
La misma idea puede aplicarse a octal y línea hex buffers sin tener que invertir y esto es útil si tiene varios elementos de señal que están saliendo de una MCU u otra familia lógica IC y todos tener la misma acción aplicada (es decir todos se acercó o caminó).
