Nivel de desplazamiento entre TTL y CMOS (8 / 10 paso)

Paso 8: Dedicado IC: CD4504 traductor nivel

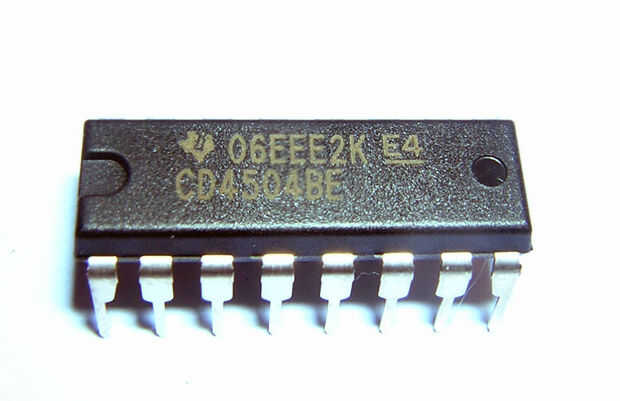

Este IC es un CMOS hex nivel de voltaje de TTL a CMOS y CMOS-CMOS.  De la hoja de datos:

CD4504B hexagonal voltaje nivel-desplazador consta de seis circuitos que cambiar las señales de entrada desde el nivel de lógica de Vcc para el nivel de lógica de Vdd.  Para cambiar las señales TTL a niveles de Lógica CMOS, la entrada de selección es en el estado de lógica Vcc alta.  Cuando la entrada de selección está en un estado lógico bajo, cada circuito traduce señales de un nivel CMOS.

Compruebe la imagen de abajo o consulte la hoja de datos para el pinout.  Esencialmente, su señal-a-ser-cambiado de puesto puede ser sobre unIN y será cambiado de puesto y volver en uncabo.  IN de B yB, etc.
