Nivelación láser de corte Z-table

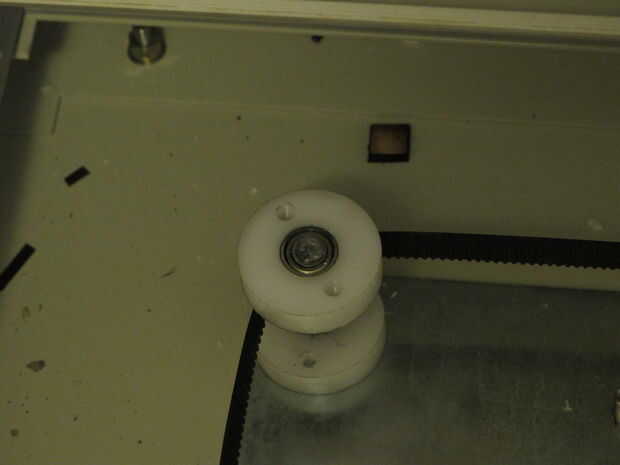

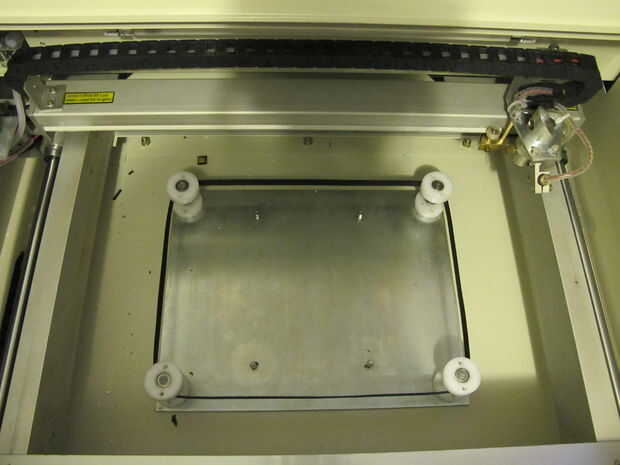

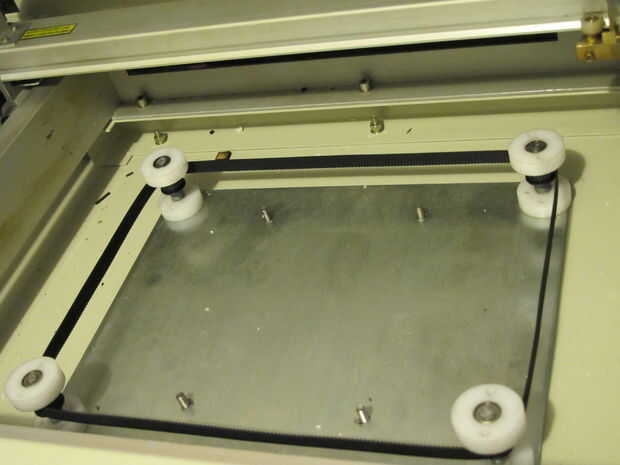

tengo una FS 40W hobby laser y me dio una manera para obtener el nivel de corte de la cama. Cuando llegué primero a la máquina me di cuenta de que la tabla de z no fue nivelada con la cabeza del láser. Tomé la tabla z aparte y supo que la esquina 4 fue conducido por una correa y uno de la "columna" fue aproximadamente de 0,1" de mayor. He intentado ajustar manteniendo todavía la otra "columna" para que el cinturón se deslice y soy capaz de ajustar solamente una columna a la vez. Incluso después de que todavía estaba recibiendo resultados inconsistentes en mis cortes de vector. Una sección tendría un corte limpio y otra sección aún no cortó a través. Hay dos razones para esto, la tabla de z no está nivelada, el panal no es plano. Hoy me fijo la tabla de z. Estoy pensando en cambiar el panal cortar cama con algo más, pero eso es para otro momento. ACTUALIZACIÓN: Aluminio ángulo panel para el cortador del laser.

Materiales:

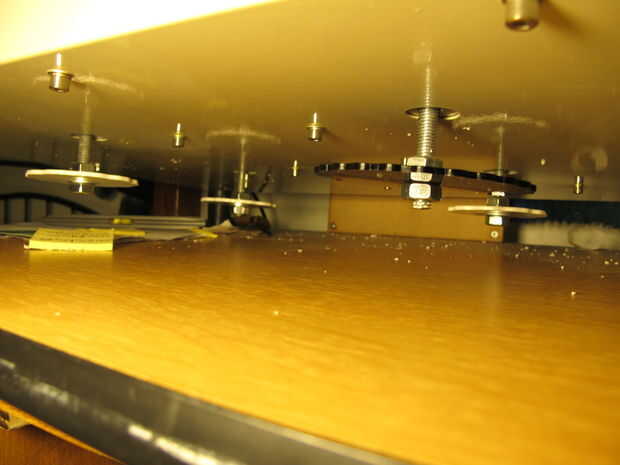

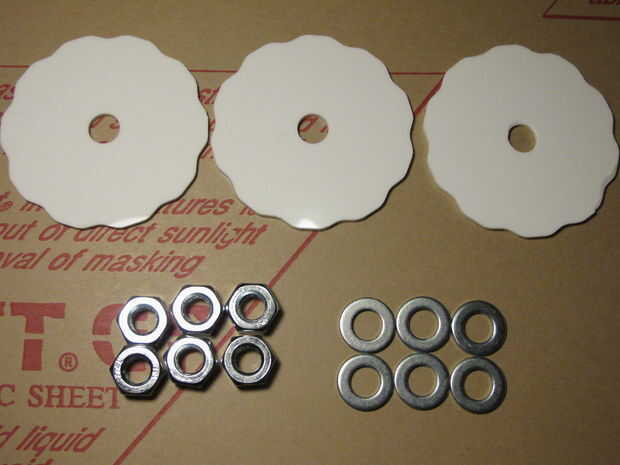

Madera o acrílico para hacer la rueda de ajuste de la tabla de z.

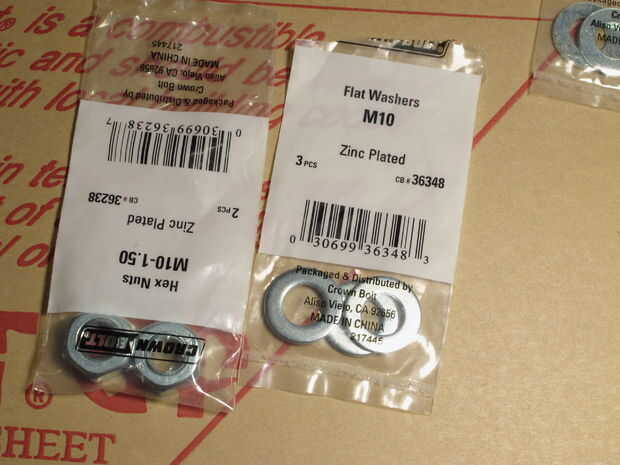

Tuercas de aojo M10-1.50 (6)
Washers(6)

Usando este método usted no necesitará desmontar la máquina.  No sé cómo durable es el cinturón, así que hazlo bajo tu propio riesgo.
