Nixie conductor sombrero (10 / 17 paso)

Paso 10: Prueba la frambuesa Pi con T-Zapatero y un tubo de Nixie

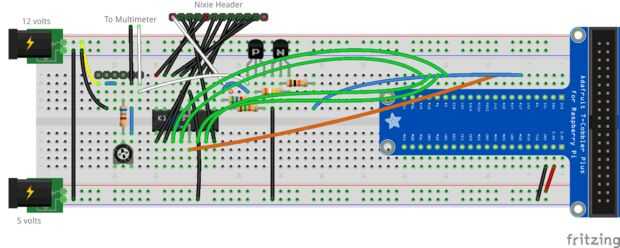

  1. Alambre de un Multiplexor de Nixie junto a T-Zapatero
  2. Conectar los conceptos básicos de la K155ID1 junto al Multiplexor [Vcc, tierra, condensador de filtro]
  3. Conectar pin WiringPi '0' a través de la resistencia de ohmio de 10 M a la 'señal' del transistor MPSA42
  4. Enlace la [salida] del transistor MPSA92 mediante una resistencia de ohm k 15 al ánodo en un tubo de Nixie
  5. Los pernos del cátodo del tubo de Nixie de alambre a los pines de cátodo numerados correspondientes en el chip de controlador de K155ID1
  6. Pernos de enlace WiringPi '10', '11', '12' y 13' a los pins de BCD ['A', 'B', ' C, y había '] asegurándose que estén en el orden correcto
  7. Enchufe el módulo de alto voltaje en la protoboard junto a la K155ID1
  8. Conectar el módulo de alto voltaje igual como en la sección anterior 'Prueba el módulo HV'
  9. Conectarse un cable de puente adicional del conector de HV 'HV en' del Multiplexor
  10. Encienda la fuente de alimentación de 12v y 5v
    [Nota: módulo de alto voltaje estará vivo y frambuesa Pi va a arrancar. ¡ Preste atención a alto voltaje en el multímetro desde este punto]
  11. Obtener el código de fuente de librería Nixie punto de Git Hub
  12. Compilar el código de fuente librería Nixie punto

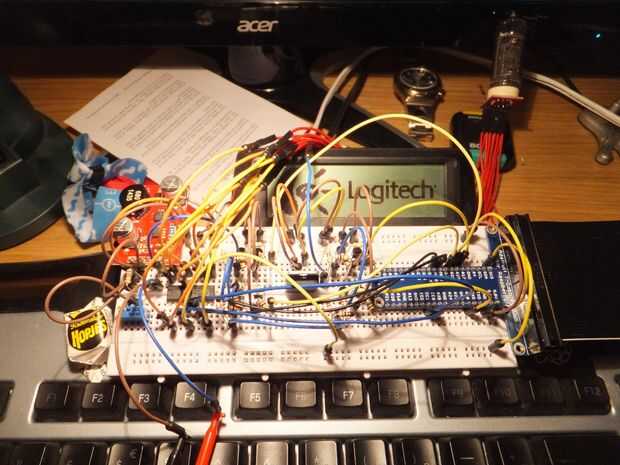

  13. Ejecute el binario de punto Nixie

[Nota: los defectos de código de fuente deben ajustarse correctamente, y usted debería ver el tubo de Nixie destella un '0']
  • Detener el código que se ejecuta pulsando Ctrl-C
  • Tipo 'apagado' a cerrar las Raspberyy Pi
  • A su vez de la fuente de alimentación de 12v y 5v
  • Esperar para que alto voltaje baje a un nivel seguro, por lo general por debajo de 50 voltios
  • Pasar el perno de la señal de Multiplexor de WiringPi '0' a WiringPi '1'
  • Repita los pasos 10, 13... 18 observando el Nixie mostrando números posteriores 1... 5 y luego mover el Multiplexor señal pin 2... 5.
