Paso 13: La soldadura de la placa lógica

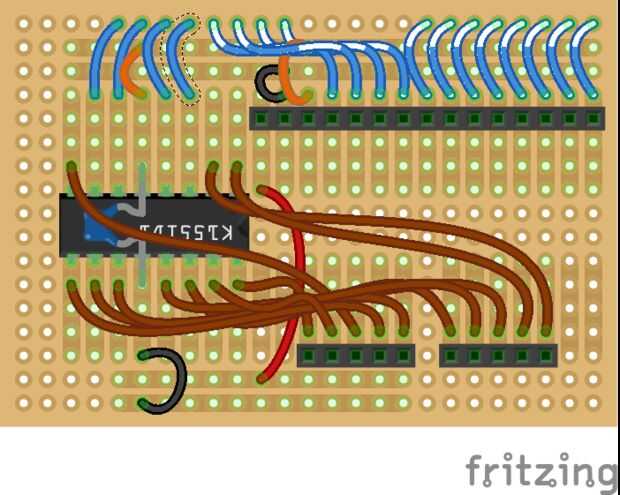

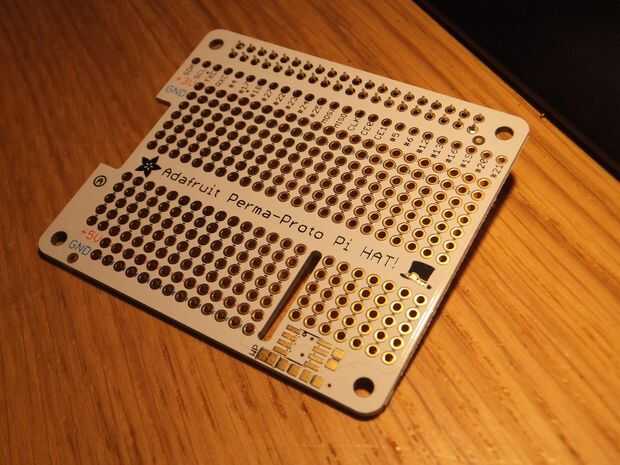

Para tener acceso fácil a la GPIO, estoy usando un sombrero de Adafruit Perma-Proto Pi (y este hardware fue proporcionada como parte de la noche de construir). Ya no es lo suficientemente grande como para acomodar todo de la electrónica que estoy usando en mi proyecto, he terminó tableros apiladoras en capas, donde cada mesa está dedicada a un propósito específico. En esta (base) 'layer 1' tenemos la K155ID1 Nixie conductor IC, que tiene entrada lógica de la Raspberry Pi y a su vez se enciende el cátodo correspondiente.

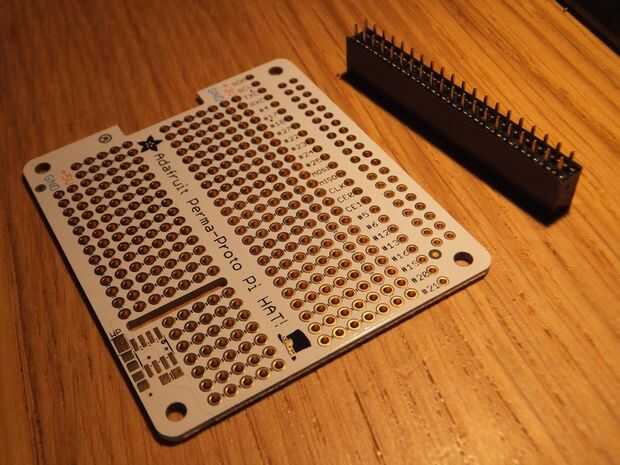

- El jefe del Pin GPIO en la parte inferior de la PCB Perma-Proto de la soldadura

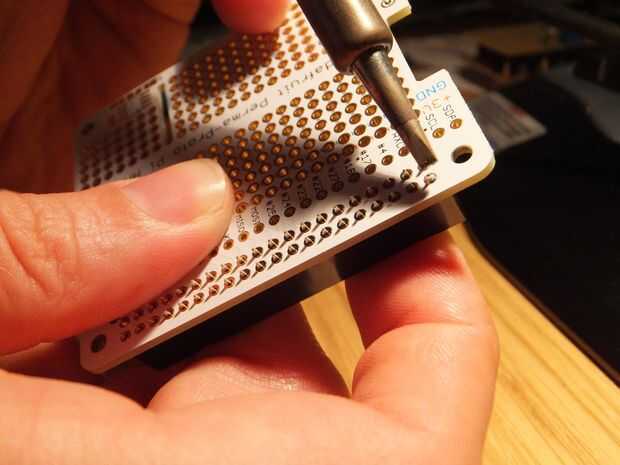

[Nota: inicialmente la soldadura sólo pins de esquina superior izquierda y abajo a la derecha de la cabecera]
[Esto lo llevará al jefe del Pin perfectamente al ras y nivel con el PCB]

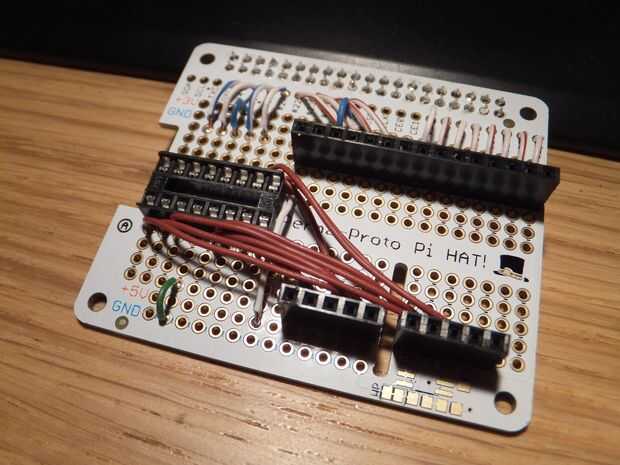

[Encuentro doblez los extremos del cable en la parte inferior ayuda a mantenerlos en su lugar mientras que agregar todos los cables y soldar. Asegúrese de que los doblan en una dirección que no causa un cortocircuito].

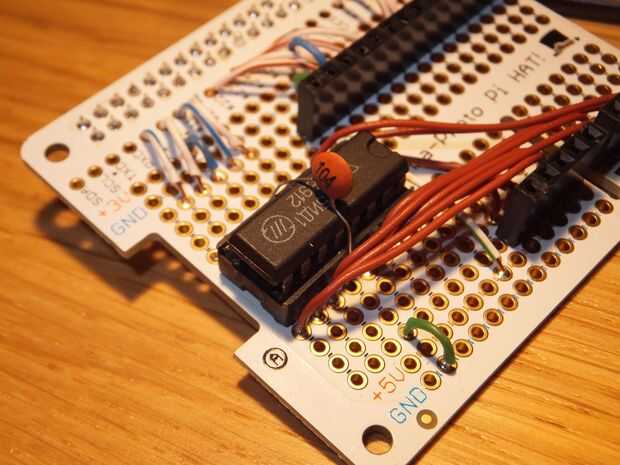

[Nota: pretende este condensador por debajo de la toma del baño de soldadura, pero se olvidó! Puede probar esto y ver si caben - y sería mucho mejor.]
