Paso 14: Soldar la tarjeta multiplexora

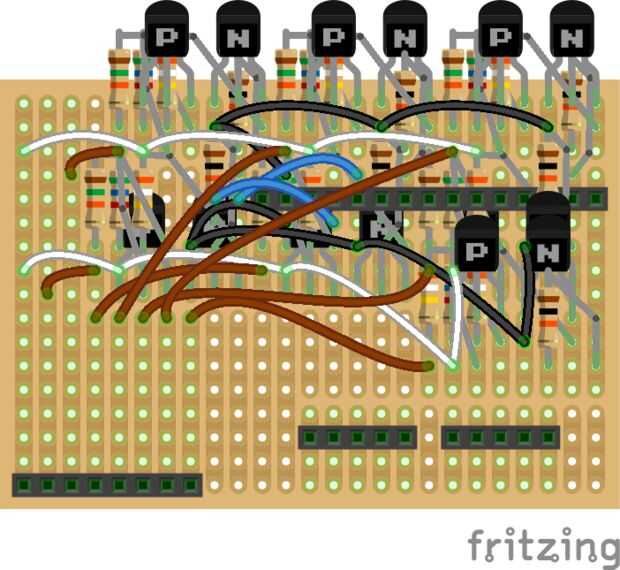

Esta tabla es ' capa 2' de la pila, donde cada Nixie (y neón) es 'dirigida' por el ánodo, a su vez, con sus correspondientes cátodos seleccionados para mostrar un carácter/símbolo/dígitos. Aquí usted tendrá que hacer un poco de corte y grabado/raspado para preparar la Junta de tira para soldar los cables y componentes.
Nota: fuertemente recomendar que use PPE [equipo de Protección Personal] como gafas protectoras y mascarilla al corte y grabado de la Junta de tira. El polvo que se desprende de este material no es compatible con los pulmones. Tiene un sistema de pulmones y sería bueno que duran te una vida todo :)
- Marcar la placa tira para el corte con el tamaño correcto
- Cortar la placa tira a la medida

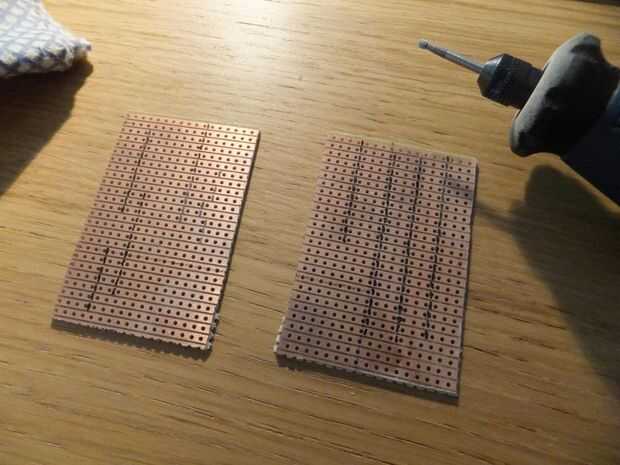

- Marcar donde hay que cortar las pistas de cobre utilizando un marcador permanente Sharpie

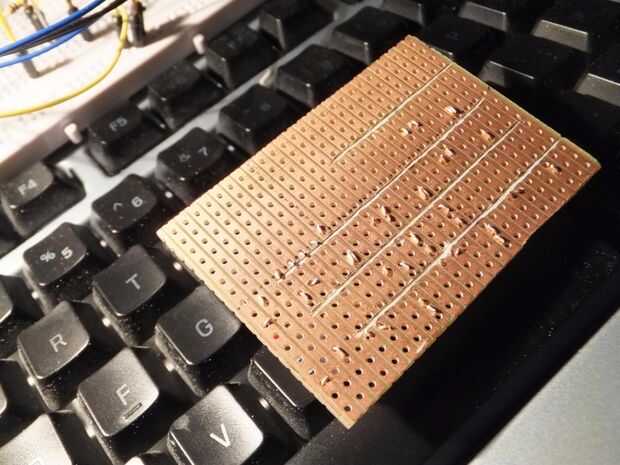

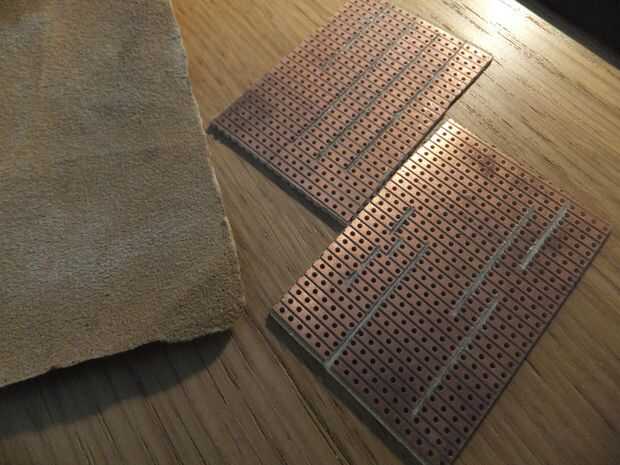

- Utilice una herramienta giratoria con un poco de grabado en pequeño para cortar las pistas de cobre
- Alumbrar el lado cobre de la Junta de tira un lijado para eliminar la capa superior de oxidación del cobre

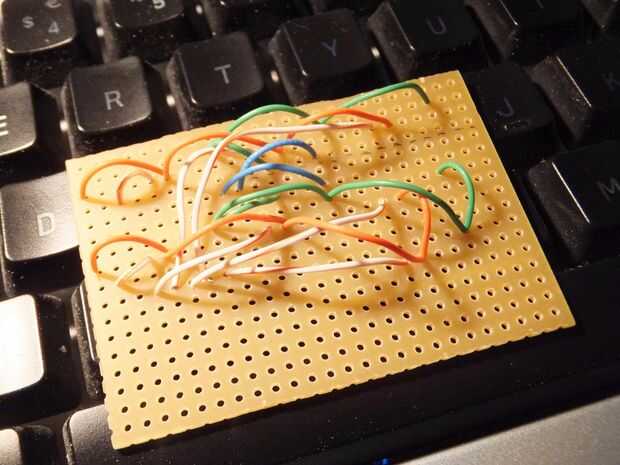

[Esto ayudará que la soldadura fluya sobre la tira de cobre un poco mejor.] - Añadir todos los cables
[Otra vez, recomiendo el doblez los extremos del cable para ayudar a mantener en su lugar. No doblar los extremos en una dirección que podría causar un cortocircuito]. - Todos los alambres de la soldadura
- Recorte de los extremos del cable sobrantes para sobrehilar la parte inferior y evitar el futuro potencial de cortocircuitos

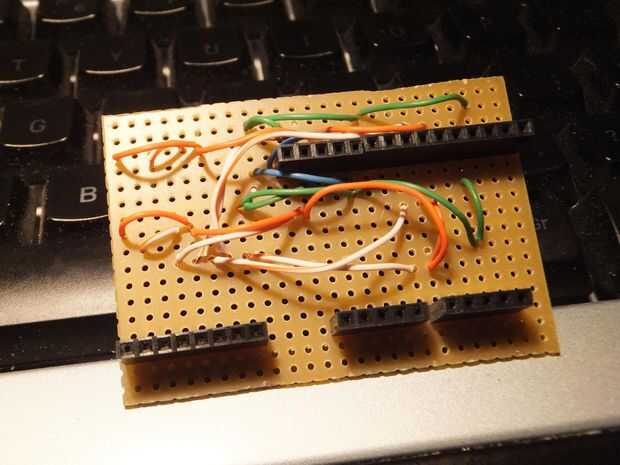

- Añadir todas las cabeceras de

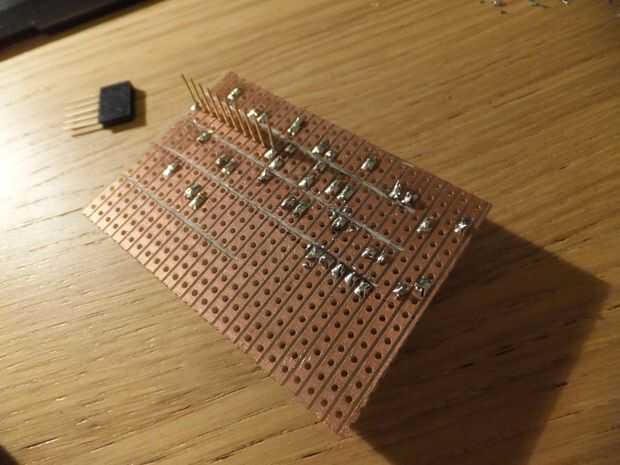

- Uno de los pines en cada extremo de cada encabezado de la soldadura
- Aplique presión suave y volver a derretir estos empalmes de la soldadura inicial para enderezar las cabeceras
- El resto de los pines del cabezal de soldadura
- Todas las piezas del circuito para cortocircuitos de prueba de continuidad y lazos abierto

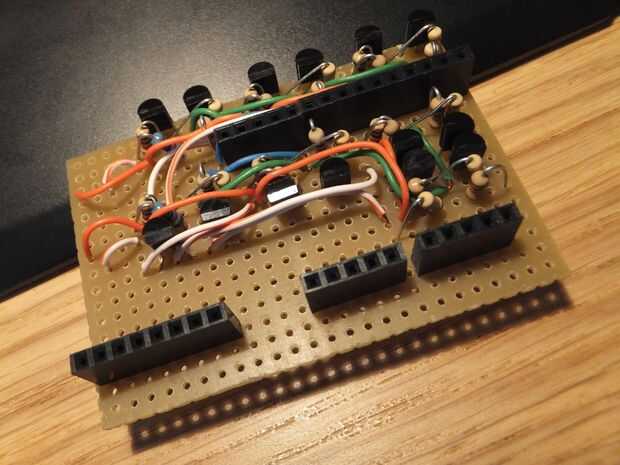

- Añadir el resto de los componentes [transistores y resistencias], empalmes de la soldadura de fusión volver a cuando sea necesario para enderezar y vuelva a colocar
- Cortocircuitos de todas las partes del circuito una vez más para prueba de continuidad y lazos abierto

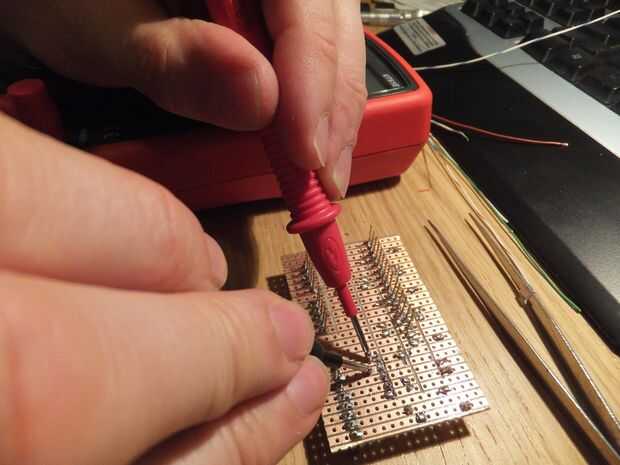

Pruebas de continuidad
Yo personalmente no puedo subrayar suficientemente lo importante que es realizar una prueba de continuidad en distintas etapas del circuito de soldadura. He recientemente saltar un Teensy v3.1 por un exceso de vista en continuidad después de añadir un cabezal de fuente de alimentación de 12v cerca del chip en una tabla de la tira de prueba. Había un pequeño puente de soldadura de los + 12v línea sobre a un pin de señalización en el Teensy, que resultó en muerte instantánea Teensy. Una supervisión de £25 y error que es una lección aprendida!
