Nixie conductor sombrero (15 / 17 paso)

Paso 15: El tablero de energía de la soldadura

Esta tabla es 'layer 3' de la pila, donde se conectan las fuentes de alimentación de 5v y 12v y 12v es impulsado hacia arriba a 170v a través del módulo de alto voltaje DC-DC boost. Como lo hizo en soldar la tarjeta multiplexora, usted necesitará hacer un poco de corte y grabado/raspado para preparar la Junta de tira para soldar los cables y componentes.

Nota: como en el paso anterior [soldadura la tarjeta multiplexora], te recomiendo uses EPI durante la preparación de la Junta de tira.

Mismas instrucciones aquí también, como se detalla en el paso anterior [soldadura la tarjeta multiplexora]...

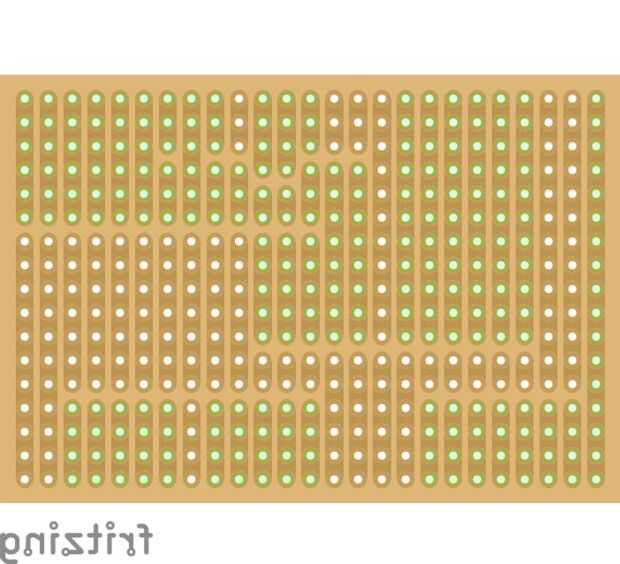

1. Marcar la placa tira para el corte con el tamaño correcto
2. Cortar la placa tira a la medida
3. Marcar donde hay que cortar las pistas de cobre utilizando un marcador permanente Sharpie

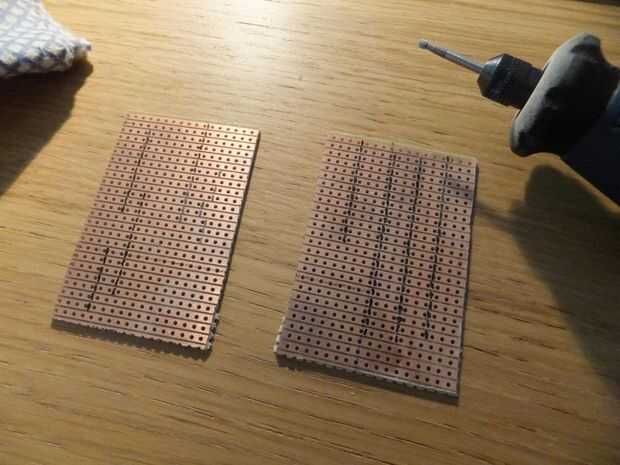

4. Utilice una herramienta giratoria con un poco de grabado en pequeño para cortar las pistas de cobre

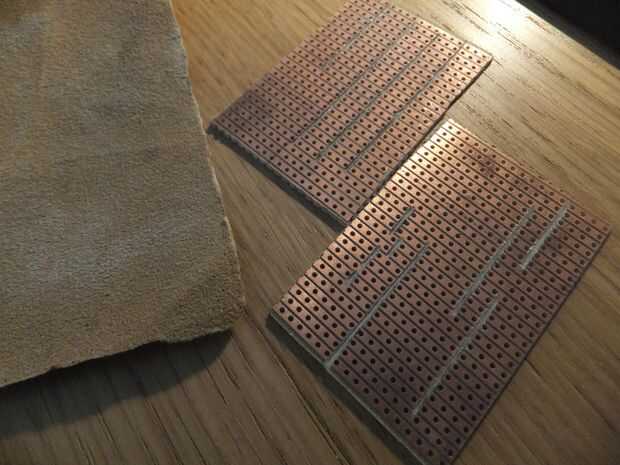

5. Alumbrar el lado cobre de la Junta de tira un lijado para eliminar la capa superior de oxidación del cobre
   [Esto ayudará que la soldadura fluya sobre la tira de cobre un poco mejor.]

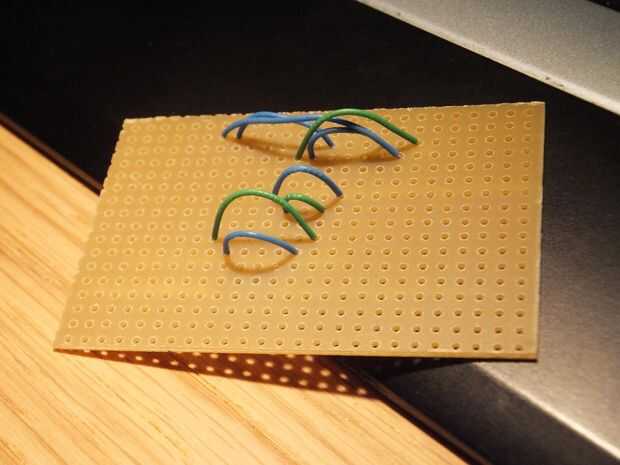

6. Añadir todos los cables
   [Otra vez, recomiendo el doblez los extremos del cable para ayudar a mantener en su lugar. No doblar los extremos en una dirección que podría causar un cortocircuito].
7. Todos los alambres de la soldadura
8. Recorte de los extremos del cable sobrantes para sobrehilar la parte inferior y evitar el futuro potencial de cortocircuitos

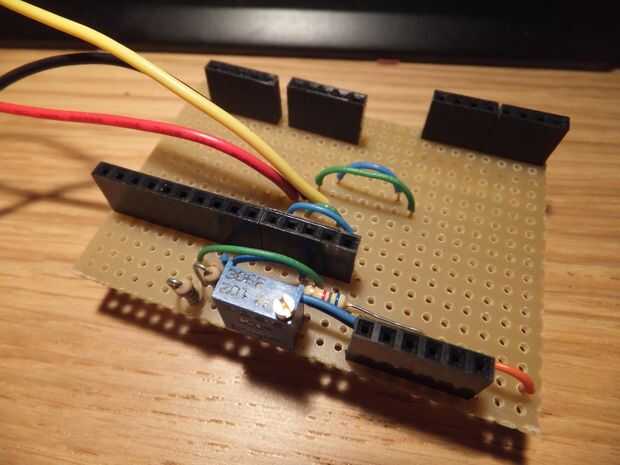

9. Añadir todas las cabeceras de
10. Uno de los pines en cada extremo de cada encabezado de la soldadura
11. Aplique presión suave y volver a derretir estos empalmes de la soldadura inicial para enderezar las cabeceras
12. El resto de los pines del cabezal de soldadura
13. Todas las piezas del circuito para cortocircuitos de prueba de continuidad y lazos abierto

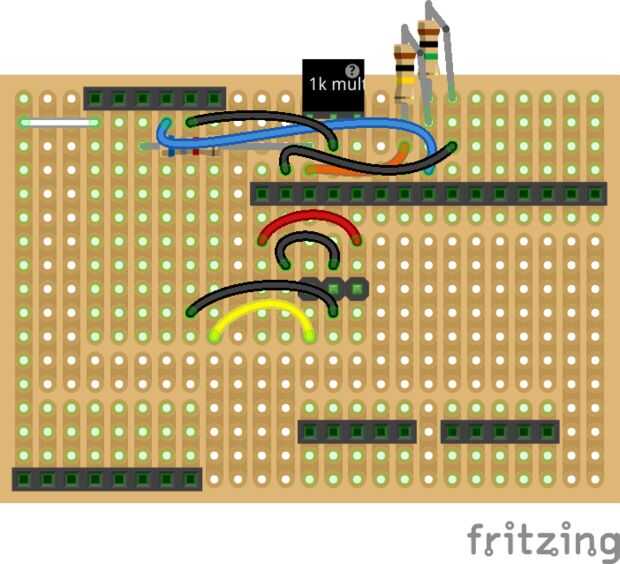

14. Añadir el resto de los componentes [transistores y resistencias], empalmes de la soldadura de fusión volver a cuando sea necesario para enderezar y vuelva a colocar
15. Cortocircuitos de todas las partes del circuito una vez más para prueba de continuidad y lazos abierto
