Paso 16: La tablilla la soldadura

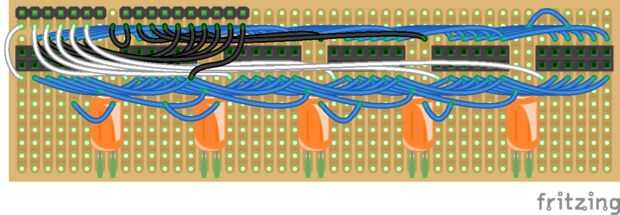

A continuación la tablilla, que es un circuito independiente que no forma parte de la pila. Las conexiones se harán de las cabeceras en el tablero de energía a la tablilla de anuncios a través de cualquiera de los dos cables de puente macho-hembra o tal vez usando modificado conectores de cinta. Como lo hizo en la tarjeta multiplexora y tableros de alimentación de la soldadura, usted necesitará hacer un poco de corte y grabado/raspado para preparar la Junta de tira para soldar los cables y componentes.
Nota: como en los pasos anteriores ['Soldar la tarjeta multiplexora' y 'El tablero de energía de la soldadura'], te recomiendo uses EPI durante la preparación de la Junta de tira.
Bastante mucho las mismas instrucciones aquí también, como se detalla en los pasos anteriores ['Soldar la tarjeta multiplexora' y 'El tablero de energía de la soldadura']...
- Marcar la placa tira para el corte con el tamaño correcto
- Cortar la placa tira a la medida

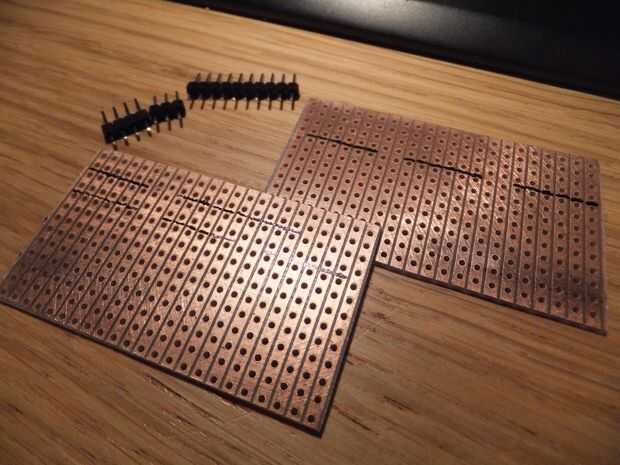

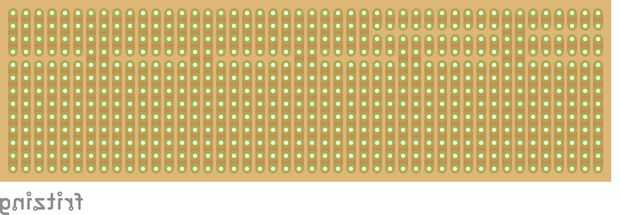

- Marcar donde hay que cortar las pistas de cobre utilizando un marcador permanente Sharpie
- Utilice una herramienta giratoria con un poco de grabado en pequeño para cortar las pistas de cobre
- Alumbrar el lado cobre de la Junta de tira un lijado para eliminar la capa superior de oxidación del cobre

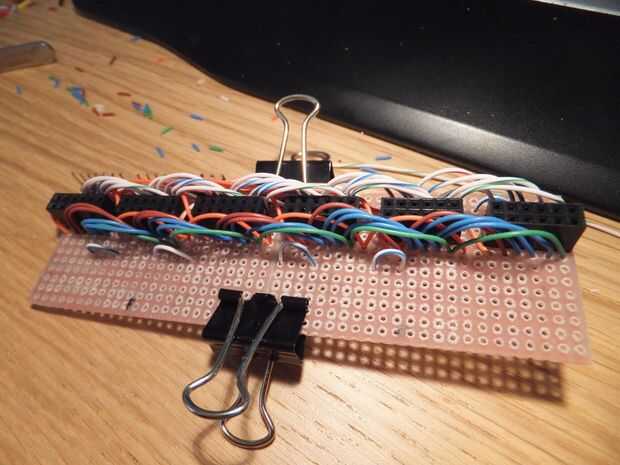

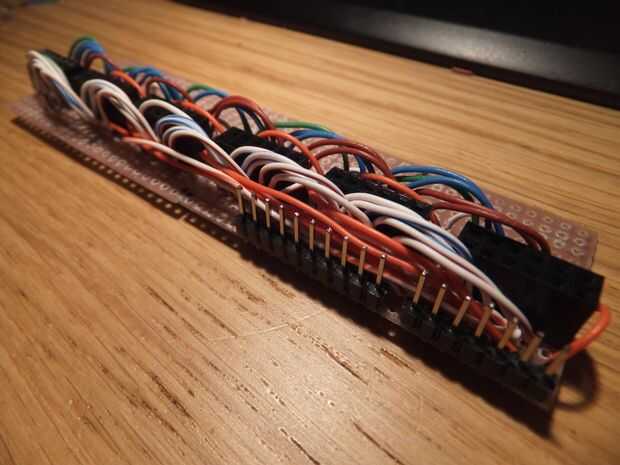

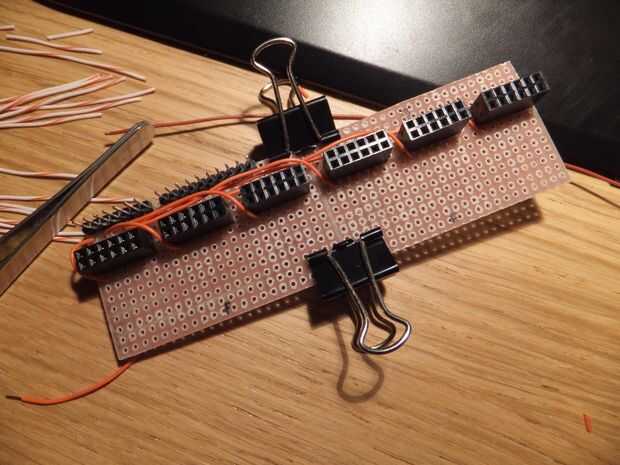

[Esto ayudará que la soldadura fluya sobre la tira de cobre un poco mejor.] - Añadir todos los cables
[Otra vez, recomiendo el doblez los extremos del cable para ayudar a mantener en su lugar. No doblar los extremos en una dirección que podría causar un cortocircuito].
