Nixie conductor sombrero (4 / 17 paso)

Paso 4: Soldadura módulo HV, tubo del Nixie 'Célula PCB' los tubos Nixie

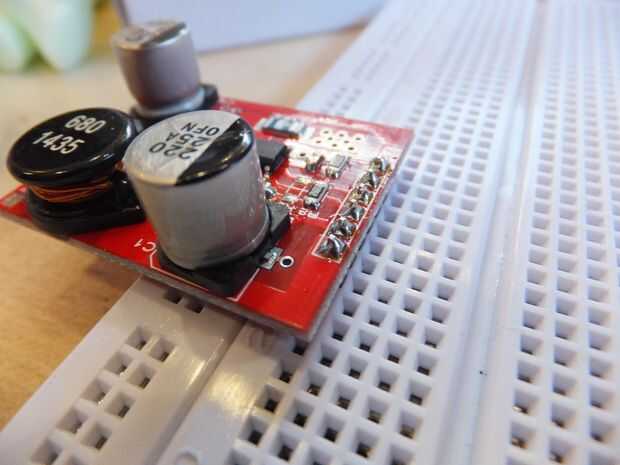

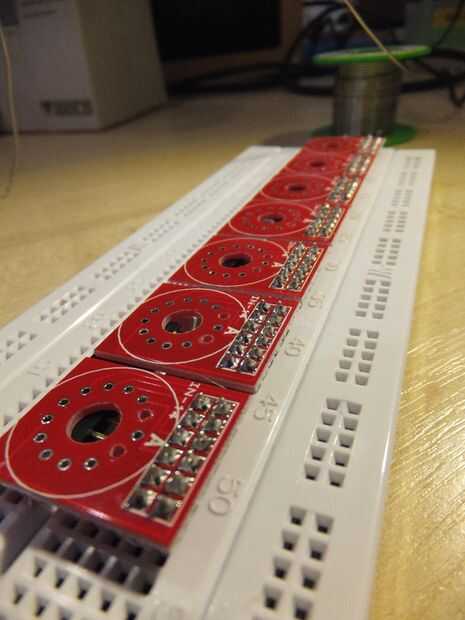

Siga el mismo método, como lo haría para el T-Zapatero, equipos de soldadura para soldar las cabeceras del Pin del módulo HV y la célula del tubo de Nixie PCBs. soldar los tubos Nixie requiere un enfoque diferente:

  • Clip una longitud acumulativa de 2mm de cada una de las 13 patas
    [Nota: por ejemplo, pierna uno será 30 m m, pierna dos será de 28mm, pierna tres 26mm y así sucesivamente.]
    [INFO: este paso ayudará a ubicar las patas en los agujeros de la PCB de la célula.]

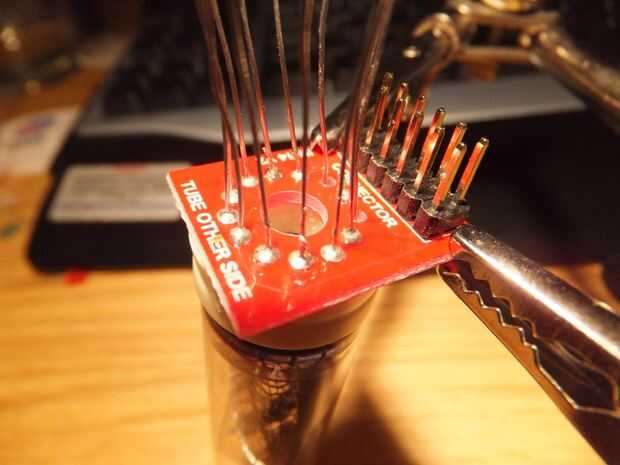

  • Inserte las patas en la placa de la célula
  • La soldadura de dos patas que están uno frente a otro

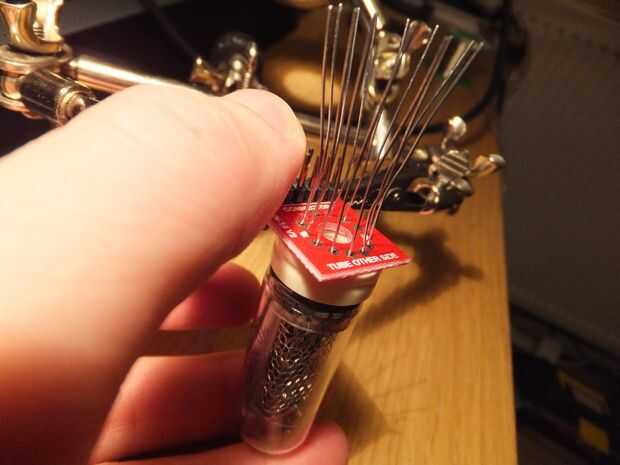

  • El Nixie es nivel
  • Si no, ligeramente Presione en la dirección el tubo necesita nivelación y volver a fundir la pierna soldada apropiada
  • En el resto de las piernas de la soldadura

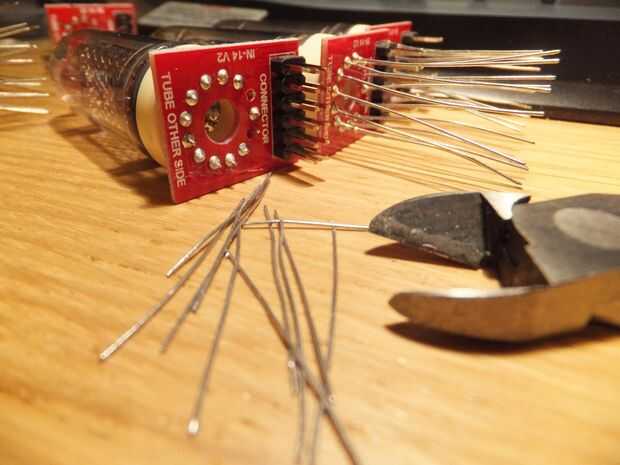

  • Clip de las patas con tus cortadores / tijeras de hojalatero
