Nixie conductor sombrero (5 / 17 paso)

Paso 5: Probar el módulo de alto voltaje

Nota: Este es un circuito de boost de DC no aislados de 170 voltios y se debe tener cuidado con la tensión alta. Por lo menos puede dar una sacudida [choque te] y en la mayoría podría hacer grave daño o incluso provocar la muerte. La práctica prueba de seguro, tales como velar sabes si - y cuándo - el circuito de alto voltaje es todavía 'vivo' o tiene un alto voltaje. En Resumen: ADVERTENCIA - peligro de descarga eléctrica. Con eso fuera del camino, le permite seguir adelante con las pruebas...

  1. Conectar la resistencia y ajuste pot a su protoboard
  2. Conecte el multímetro
  3. Ajustar el trim bote a su mayor resistencia
  4. Enchufe en el módulo de alto voltaje a la placa
  5. Conecte el resistor y el pote del ajuste entre 'RADJ' y 'Tierra'
    [NOTE1: esto se utilizará para alcanzar el voltaje de salida adecuado]
    [Nota 2: inicialmente no tenía la resistencia correcta y ajuste en el comienzo, tan usados equivalentes.]
  6. Conecte un puente entre la 'Tierra' y 'SHDN'
    [NOTE1: esto se enciende el módulo HV - SHDN = apagar. Lógica 'Alta' se cierra el módulo HV.]
    [Nota 2: originalmente usaba una resistencia, pero no es necesario.]
  7. Conecte un puente a la 'Tierra' y el cable negativo del multímetro
  8. Conectar el cable del puente a 'HV' y el cable positivo del multímetro Seleccione el rango de voltaje correcto que cubre 170 voltios
    [Nota: como buena práctica, puede que desee seleccionar el máximo voltaje permitido primero y trabaje su manera abajo.]
  9. Conecte el cable positivo de la fuente de alimentación 12v al módulo HV 'IN'
  10. Conecte el cable negativo de la fuente de alimentación 12v al módulo HV 'GND'
  11. Apártese y abra la fuente de alimentación de 12v
    [Nota: ahora debería ver aproximadamente 170v mostrado en el multimetro.]
  12. Apague la fuente de alimentación 12v
  13. Observar el multímetro y espere hasta que la tensión ha caído por debajo de 50 voltios antes de tocar cualquier parte del circuito

Localización de averías

Si te no hay lectura, o entre 0 y 12 voltios, en primer lugar no inmediato toque ninguna parte del circuito. Apague la fuente de alimentación de 12v, y o bien conseguir un cable de puente apropiado que es aceptable para 170v y corto 'HV' a la 'Tierra', o espera al menos un minuto para los condensadores de alto voltaje que descarga a un nivel seguro de energía. Entonces, como sugerencia, usted puede comprobar/prueba el siguiente...

  • ¿Es saludable la alimentación de 12v?
  • ¿Es 'SHDN' conectarse 'GND'?
  • ¿Es 'RADJ' conectarse 'GND'?

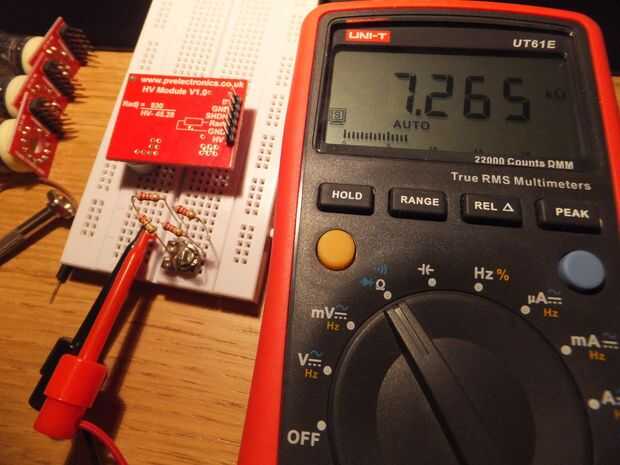

  • ¿Es la resistencia total trim pot entre k 6,8 y 7,8 k ohmios?
  • ¿Está conectado correctamente el multímetro?
  • ¿Hay un corto en cualquier lugar?
