Paso 6: Probar las Nixies
Una vez que exitosamente han probado el módulo de alto voltaje y confirmado 170v, puede pasar pruebas las Nixies. Nixies funcionan de manera similar a los LEDs en que tienen muy poca resistencia una vez iluminada y por tanto debe tener una resistencia de limitación de corriente en serie para controlar el flujo de corriente. Sin una resistencia, una Ondina brillará más brillante de lo que debe, calentarse y 'quemar' muy rápidamente.
[Nota: por definición de ser fundamentalmente un diodo LED no tienen ninguna resistencia en absoluto en una dirección de la corriente - la dirección en la que el LED se ilumina. Tienen una resistencia muy alta en la dirección contraria. En cuanto a Nixies, todavía es importante que usted consigue la dirección de la corriente correcta. En la dirección correcta, el número se iluminará. En la dirección equivocada, la rejilla/malla que rodea los números brillará en su lugar! No muy útil!]

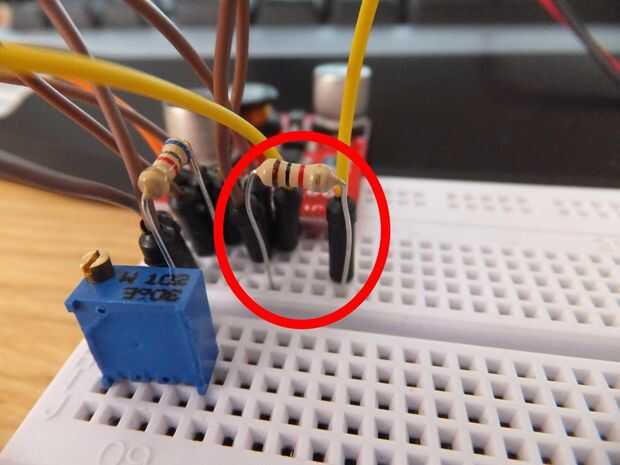

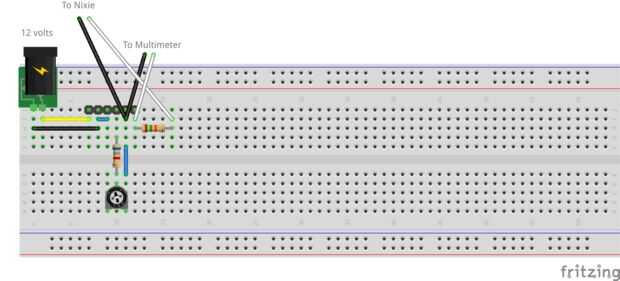

- Conecte un lado de un resistor de k 15 a 'HV' en el protoboard

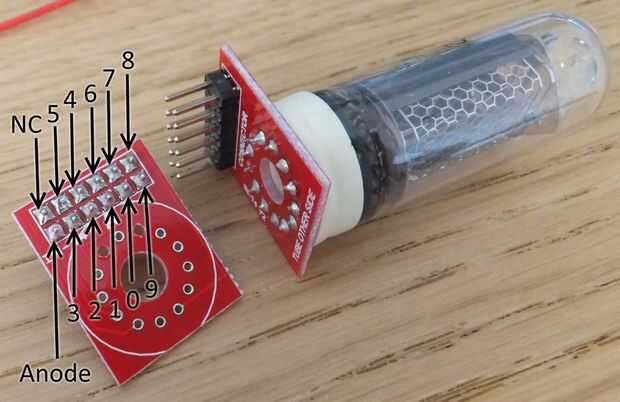

- Conecte el otro extremo de la resistencia de 15 k al ánodo con un cable jumper macho-hembra
- Conectar el cátodo '0' a 'GND' un cable jumper macho-hembra
- Realizar las comprobaciones de seguridad
- Encienda la fuente de alimentación 12v

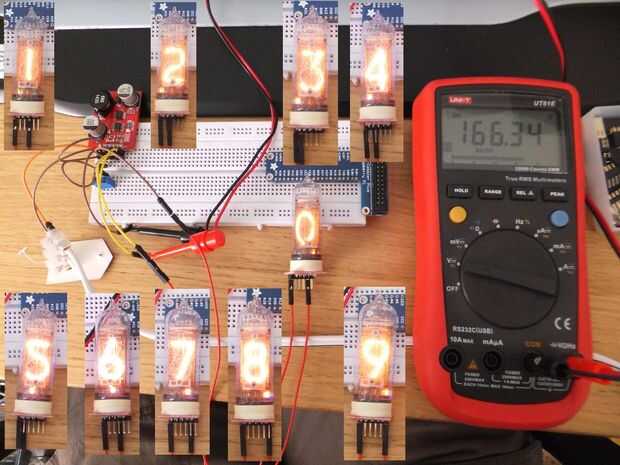

[Nota: ahora deberá encenderse el tubo del Nixie el '0'.] - Apague la fuente de alimentación 12v
- Espere hasta que el circuito de alto voltaje es inferior a 50 volts
- Mover el jumper de hombres y mujeres al cátodo numerado siguiente (por ejemplo, 1, 2, 3 etc..)
- Repita los pasos cuatro a ocho para todos los números de cátodo (de cero a través de a nueve)
Localización de averías
Como sugerencia, usted puede comprobar/prueba los siguientes...
- Verificar averías pasos descritos en 'La prueba del módulo de alto voltaje'
... además... - ¿Es el módulo de alto voltaje ajustado adecuadamente para 'strike' el neón en el tubo de Nixie para brillar?
[Nota: recorte el módulo de alto voltaje de 170v debe ser adecuada a una tensión de 'strike'.]
