Nixie conductor sombrero (7 / 17 paso)

Paso 7: Probar el K155ID1 [Nixie conductor IC] y un Multiplexor

Esta prueba depende de usted después de haber completado la prueba de módulo de alto voltaje.

  1. Conectar el módulo de alto voltaje según la sección 'Prueba el módulo HV'
  2. Conecte el K155ID1 en el protoboard

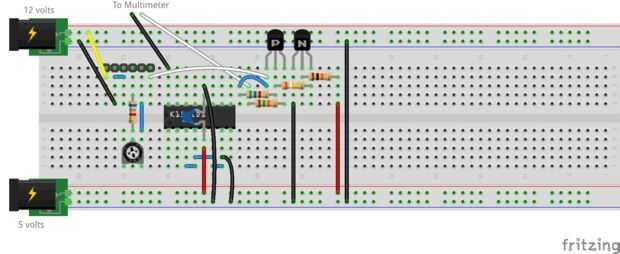

  3. Conectar el K155ID1 según el diagrama de placa de Fritzing
  4. Cable de Multiplexor según el diagrama de placa de Fritzing
  5. Establecer su multímetro para leer una gama que cubre 170v
  6. Enlace de salida de alto voltaje del módulo de alto voltaje para el Multiplexor de entrada
  7. Enlazar la salida del Multiplexor HV con el positivo de su multímetro
  8. Conectar el cable de negativo de su multímetro al cátodo pin '0' [debe ser número de pin 16] de la K155ID1 resistencia de 15 k
  9. Vincular los pernos 'BCD' de K155ID1 a tierra [normalmente con la etiqueta 'A','d ', 'B', 'C' y normalmente en los pines 3, 4, 6 y 7 - Asegúrese de verificar y obtener el orden correcto]
  10. Encienda la fuente de alimentación de 5v y 12v
  11. Compruebe su multímetro leyendo
    [Nota: debe haber un ~ 170v lectura en el multimetro de cátodo Pin '0', viendo como han señalado 'cero binario']
  12. Apague la fuente de alimentación de 5v y 12v
  13. Espere a que el alto voltaje baje a un nivel seguro inferior a 50v
  14. Movimiento BCD pin 'A' a Vcc [p. ej. 5v], mantenga pins 'B', 'C' y había ' conectado a tierra
  15. Encienda la fuente de alimentación de 5v y 12v
  16. Compruebe su multímetro leyendo
    [Nota: debe haber una lectura cercana a cero en su multímetro, viendo como han señalado uno binario]
  17. Apague la fuente de alimentación de 5v y 12v
  18. Espere a que el alto voltaje baje a un nivel seguro inferior a 50v - en este caso es trabajo de la conjetura y recomiendo unos minutos. YMMV!
  19. Mueva el cable de negativo de su multímetro al cátodo pin '1' [debe ser pin número 15] de la K155ID1 resistencia de 15 k
  20. Encienda la fuente de alimentación de 5v y 12v
  21. Compruebe su multímetro leyendo
    [Nota: debe haber un ~ 170v lectura en el multimetro de cátodo Pin '0', viendo como han señalado 'cero binario']
  22. Apague la fuente de alimentación de 5v y 12v
  23. Espere a que el alto voltaje baje a un nivel seguro inferior a 50v
  24. Repita los pasos 14-23 trabajando su manera de binario 0 9 binario y prueba clavijas de cátodo '0' a '9'
