Paso 4: Armar toda la electrónica
![]()

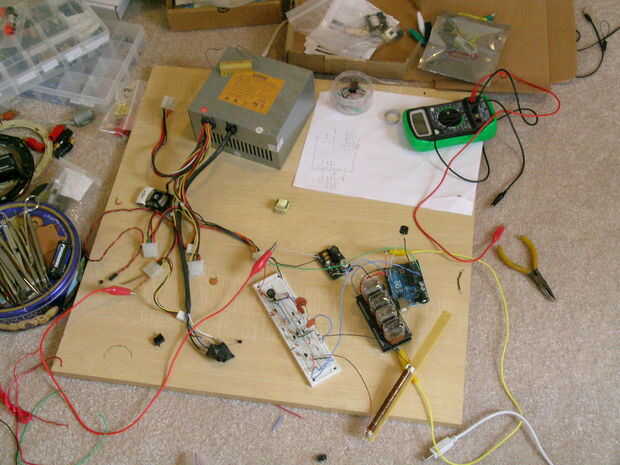

En este punto, los principales componentes electrónicos son montados y probados. Ahora es el momento de poner a todos juntos y probar todo! Las conexiones para los tubos nixie se incluyen en el PDF de la página de Nixie. Pines 3, 4 y 5 en el Arduino son el reloj, pasador y pines de datos respectivamente. Los que se especifican en las primeras líneas de código en el sketch de Arduino, así que son fáciles de cambiar. Mi código de arduino se incluye como un archivo zip; se adapta desde el código de ejemplo que viene con las bibliotecas nixie de la luz de la ogi.
La salida del tubo de geiger va al pin 2 en el Arduino. Hay una interrupción conectada a este pin, que recoge un flanco descendente y desencadena como cuenta. He añadido un poco piezo que conseguiría un buen clic para cada cuenta.
Es bueno tener todo conectado y trabajando juntos, pero no es el momento para descansar en sus laureles, hay mucho más que hacer.
