Nixie tubo contador de Geiger (5 / 12 paso)

Paso 5: Pasar el circuito de Geiger a su varita

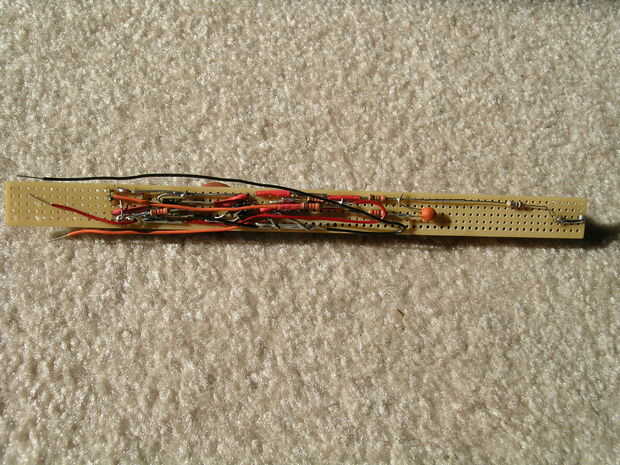

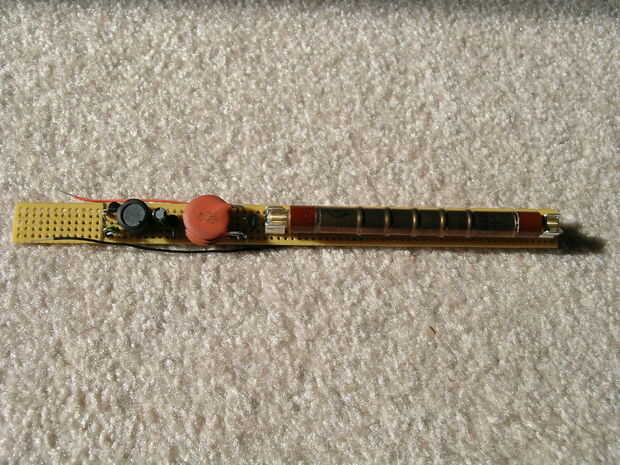

Ahora que todo funciona, lo desarma todo.  Un protoboard simplemente no corte para este proyecto, así que me mudé a perfboard.  Pongo el circuito de geiger en su totalidad en una varita para que no tenga que preocuparse alrededor de 500 voltios en una línea expuesta en cualquier lugar y de modo que el poder sería cerca del tubo.  Era que un poco más de un apretón apretado aunque y realmente debería en su lugar se han realizado con PCB.  Es un proyecto para otra vez sin embargo.

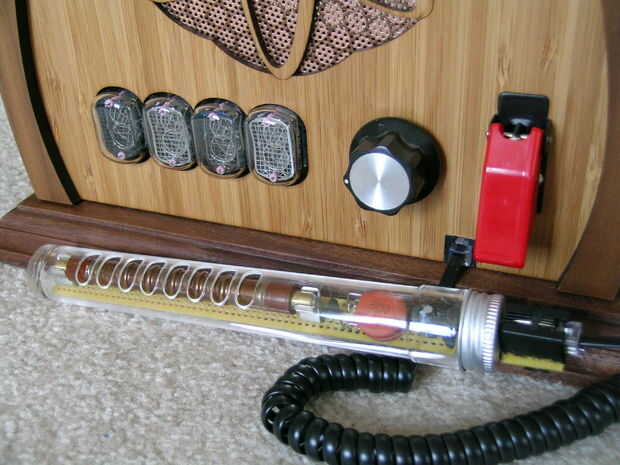

El tubo sí mismo era un tubo de plástico que se llena de hojas de laurel u orégano o algunos tal.  Me ha gustado el tubo transparente así que hice algunas modificaciones para adaptarse a mis propósitos.  Hay algunas ranuras de corte en el extremo, sobre el tubo de geiger, para aumentar la aceptación.  Usted se sorprendería Cuánta radiación unos milímetros de plástico absorberá.  También hay una ranura cortada en la tapa para que el perfboard puede empujar a través y el gato puede montar en.

Usé uno de los cables de teléfono rizado para llevar la señal en el Arduino.  Prestar atención a las conexiones de este cable;  cuando pongo todo volver juntos me tomó bastante tiempo averiguar que tenía las líneas de cable telefónico mezclados.  Además, los cables tienen pequeños clips de plástico, asegúrese de obtener los conectores del tamaño adecuado para ellos.  4P4C RJ-11 es la designación apropiada que creo, pero hace ya un tiempo compré esas partes.
