No.02 volante coche R/C coche con Arduino, Webcam y red. USB etc. (3 / 7 paso)

Paso 3: Montaje 2

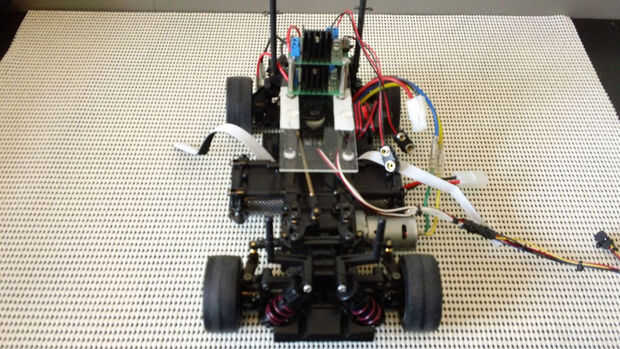

- Soldadura, ensamble y montaje de 12V 1A y 5V 1A energía suministros para servidor de dispositivos USB y wireless router de banda ancha respectivamente.
La soldadura de las piezas, ensamblar y montar en chasis del coche R/C con cinta adhesiva de dos cara y cierre de gancho y lazo.
Piezas

Tablero
Kits de regulador de bajo de la salida (12V 1A y 5V 1A)
Resistencia
LED
Interruptor
Terminal
Disipador de calor

-Configurar router banda ancha inalámbrico. (Consulte el manual de programación. Interruptor de cambio será 'AP'.)

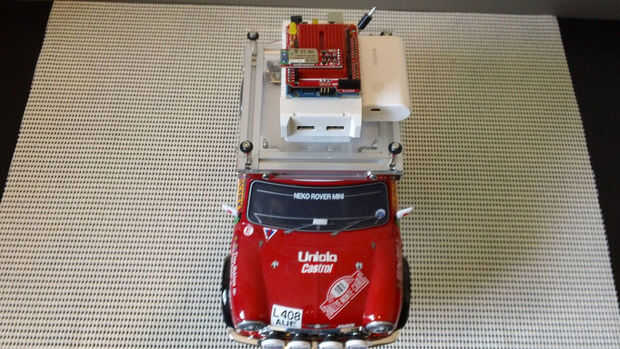

-Colocar router banda ancha inalámbrico, servidores de dispositivos USB y batería eneloop en placa de acrílico con cinta adhesiva de doble cara, coloque duino + ProtoShield + Bluetooth módem servidor de dispositivo USB también con cinta adhesiva de doble cara y fijar la placa de acrílico en Monte Lubic.

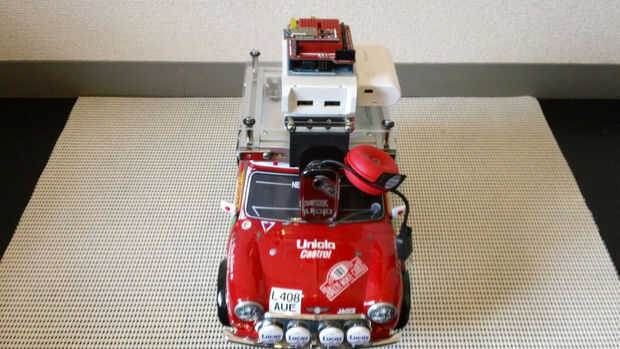

-Conecte la webcam en la ventana frontal de R/C coche.
(Webcamera es atado boca abajo. En el código de procesamiento, boca abajo es ajustado.)

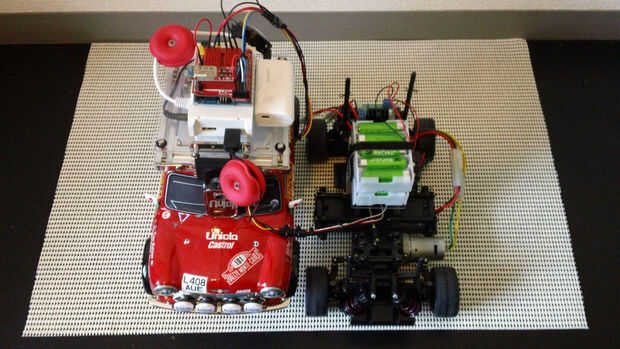

Cableado/conexión
Conecte el regulador de velocidad y servo a Arduino.
(Servo--> D9, 5V, GND regulador--> D10, 5V, GND)
Conecte la batería eneloop para Arduino.
Conectar webcam usb al servidor de dispositivos USB.
Conecte el servidor de dispositivo USB y router inalámbrico de banda ancha con cable LAN.
Set cajas de baterías con baterías y conecte a fuentes de alimentación de 12V 1A y 5V 1A.
Conecte la fuente de alimentación de 12V 1A para servidores de dispositivos USB con enchufe de la C.C. (5.5 mm de diámetro externo, diámetro interno 2.5 mm.)
Conecte fuente de alimentación 5V 1A al router inalámbrico de banda ancha con el enchufe de la C.C. (3.4 mm de diámetro externo, diámetro interno 1.3 mm)
