No.04 de coche he integrado un poco las pilas, modularizadas y aplica avanzadas red. USB (2 / 4 paso)

Paso 2: montaje

Montar el coche R/C según el Manual de montaje.

Obtener el valor del centro de servo(s) y regulador de velocidad. (Consulte No.02 de coche o coche No.03 de mi Instructables).

Coloque el montaje Lubic y Webcam.

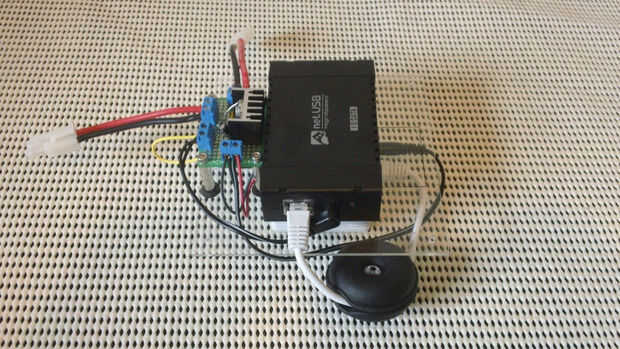

Montaje del módulo de

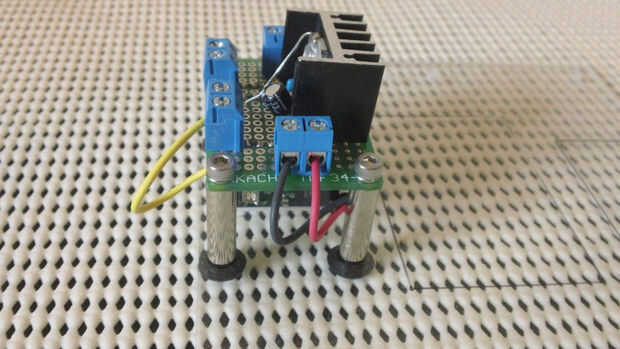

7.2V para R/C coche, 5V para Router de banda ancha y 12V para el servidor de dispositivo USB se obtienen de la siguiente manera.

7.2V: batería Ni-Cd
5V: batería Ni-Cd--> baja deserción escolar Regulator(LM2940CT-5.0)
12V: batería Ni-Cd--> baja deserción Regulator(LM2940CT-5.0)--> impulso y SEPIC DC-DC Regulator(LM2735)

-Adjuntar fuentes de alimentación de 12V y 5V de la placa de acrílico. Ajuste el volumen en LM2735 para hacer la salida de 12V.

-Conecte el router inalámbrico de banda ancha, servidores de dispositivos USB y batería 006P en placa de acrílico con cinta adhesiva de doble cara, conectar Arduino + ProtoShield + Bluetooth Modem en el servidor de dispositivos USB también con cinta adhesiva de doble cara y fijar el módulo de Lubic montar y alambre/conectar.
