Paso 1: Analizar la tarjeta controladora

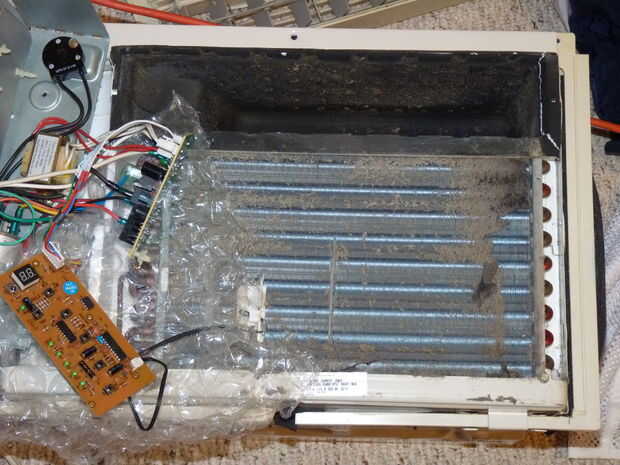

He mirado en algunos sitios de reparación y parece que la mayoría los acondicionadores de aire tienen el mismo diseño básico dentro. Hay 2 tablas: una "tablilla" y una "placa principal". Los tableros de pantalla suelen tienen exhibiciones de dos de 7 segmento, LEDs, botones táctiles y una foto de algún tipo.
Yo prefiero llamar la "tablilla" el tablero de regulador porque tiene un microcontrolador PIC y todos los controles para cambiar la configuración de mostrar no sólo el estado. El "Main board" parece más una placa de relé a mí, y mientras que hace todo el trabajo pesado, los cerebros están todos en la tarjeta controladora para esto pido la placa de relé.
He leído los números de modelo cada parte podría ver en la tarjeta controladora y escribe en un buscador. Te sorprenderías lo que usted puede encontrar información sobre los componentes en una placa de circuito. El microcontrolador es un pin de 20, 8 bit, PDIP, HMS87C1202A microcontrolador, de Hynix Semiconductor. Las otras 2 fichas son un Registro de cambio de SN74HC164 y una EEPROM 24LC01B.
Utilicé mi multímetro y algunos puntas multímetro hice para analizan el tablero de regulador existente. El Consejo Regulador había VCC y GND serigrafiado en la placa de circuito de un solo lado. Recortado el conductor negro a un puente remontar de nuevo a tierra y utiliza el punto pelado del cable rojo para medir tensiones alternas a la tarjeta de relés para diferentes Estados. Yo el acondicionador de aire a través de modos de alta y baja del ventilador y con el compresor apagado y se enciende repetidamente. Era capaz de aislar los cables separados para las velocidades del ventilador, control del compresor y la alarma y me midieron la tensión en cada alambre a + 5v. Estas tensiones activar relés de la placa de relé adicional dentro de la unidad de aire acondicionado.
