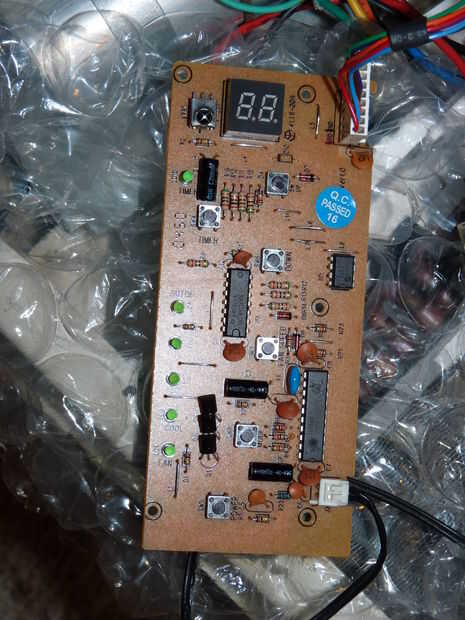

Paso 2: Personalizar la tarjeta controladora

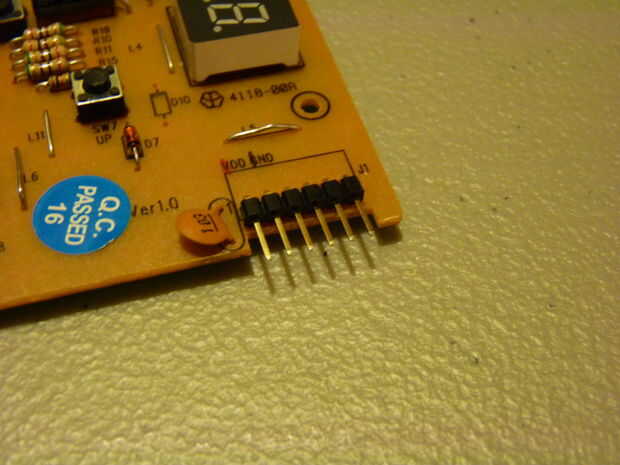

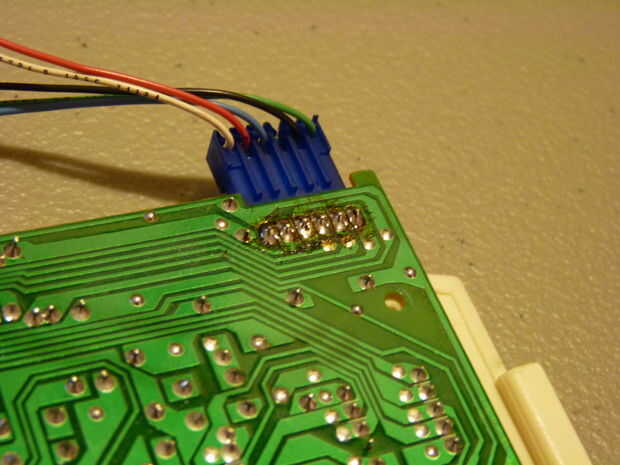

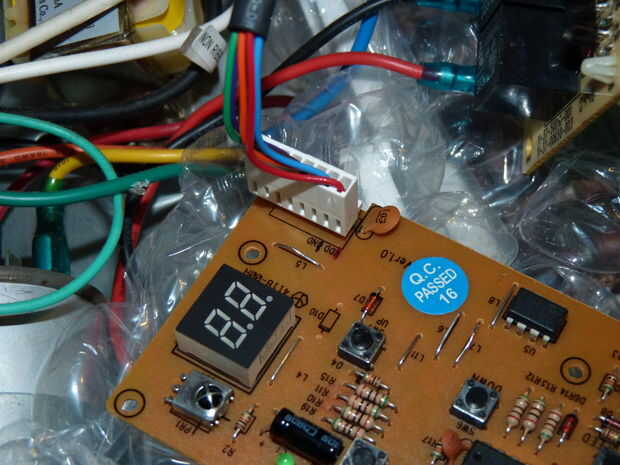

Quería asegurarse de que siempre pude poner el regulador original en el acondicionador de aire, por lo que tenía que tener cuidado con el arnés de cables entre el controlador y tableros de relés. En un extremo es un enchufe de 6 pines que no pude encontrar fácilmente a mi Junta de repuesto, así que decidí quitar el extremo soldado y añadir pins de cabecera para que pueda utilizar el arnés para ambos los tableros de regulador nuevo y original. (Desde entonces he encontrado conectores similares en el sitio web JST. Éste era similar al conector SJN)

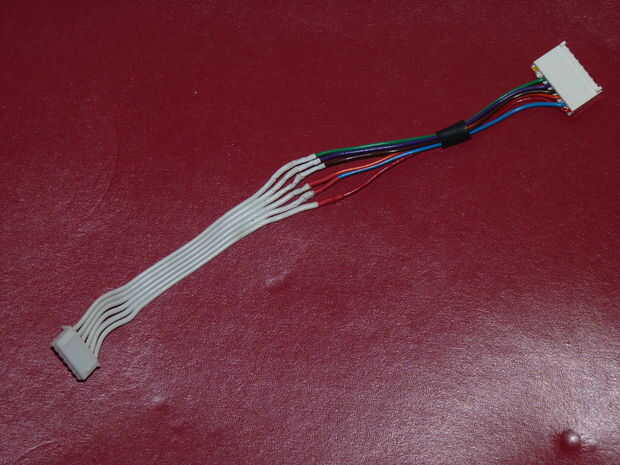

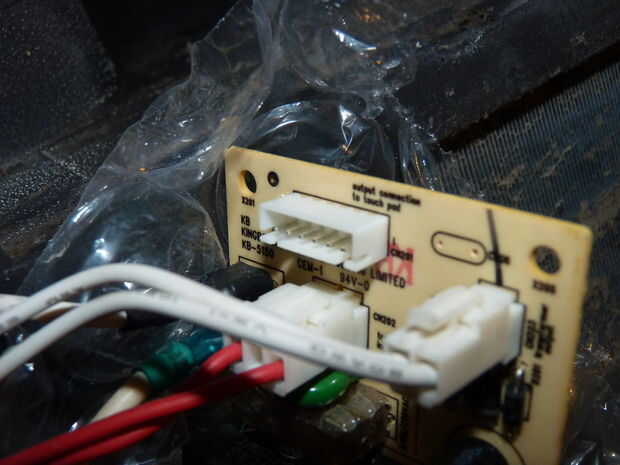

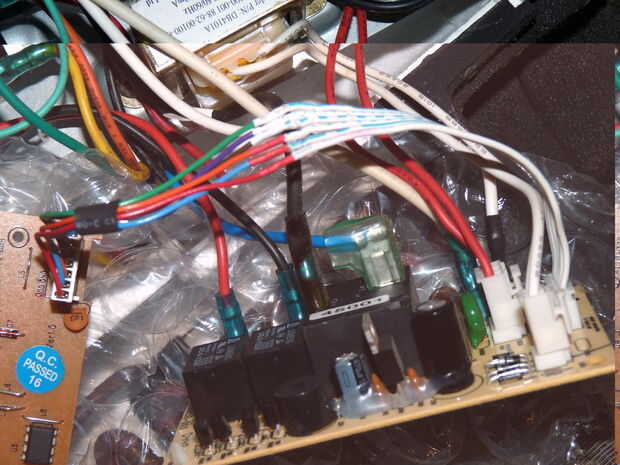

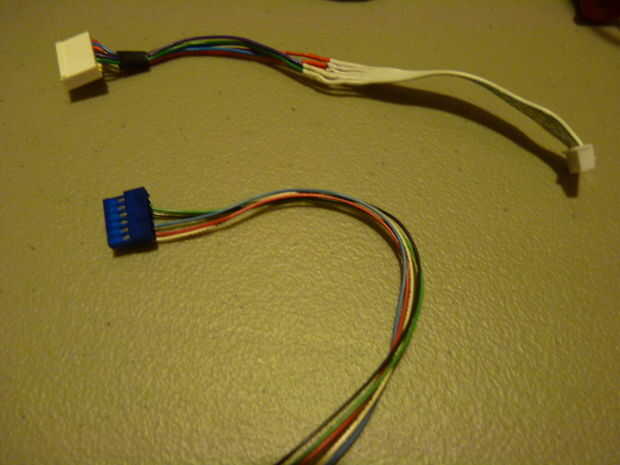

Me ha pasado a tener un enchufe que se conecta a 8 terminales de cabecera. Suelda y del encogimiento del calor aisló los alambres para hacer un nuevo mazo de cables que puede ser desconectado de la placa de relé y utilizar con cualquier tarjeta controladora.

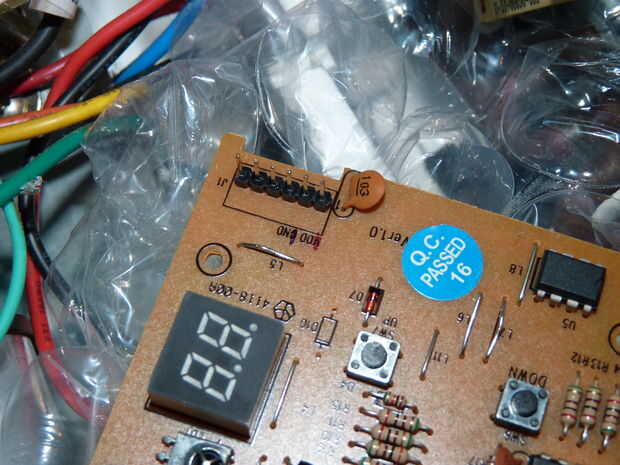

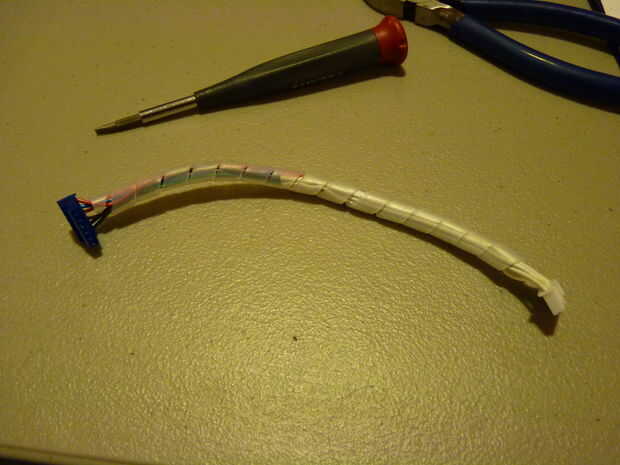

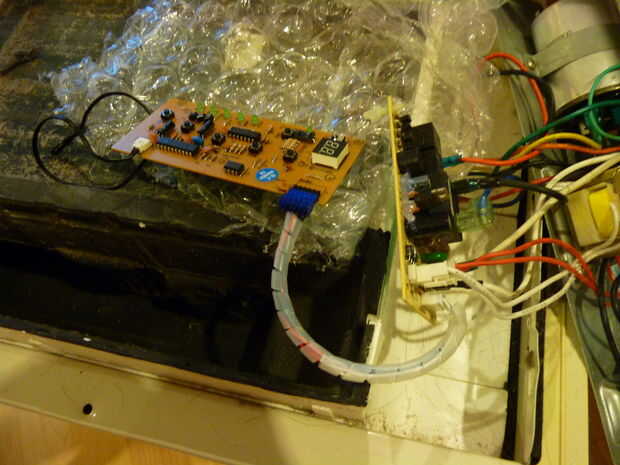

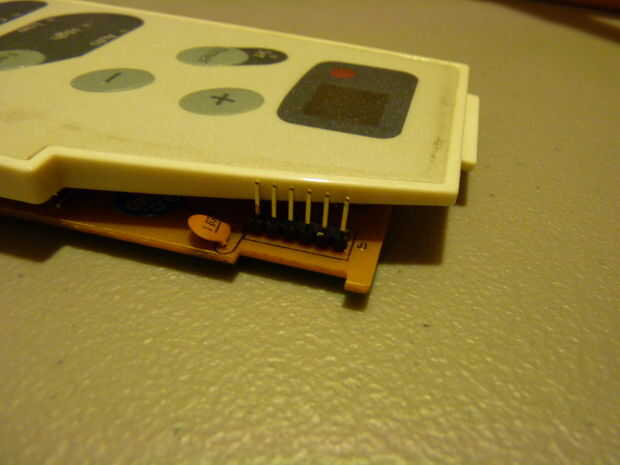

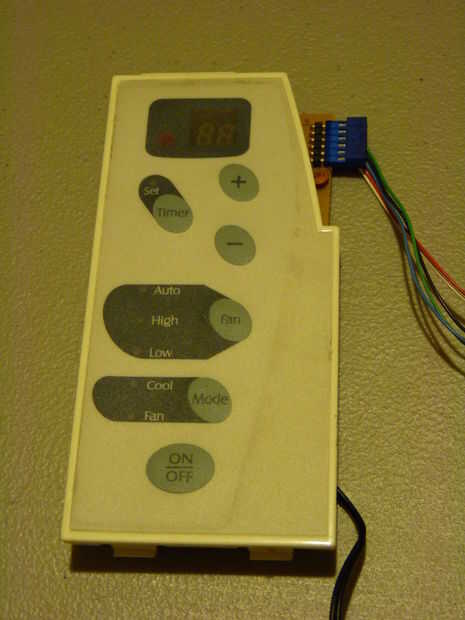

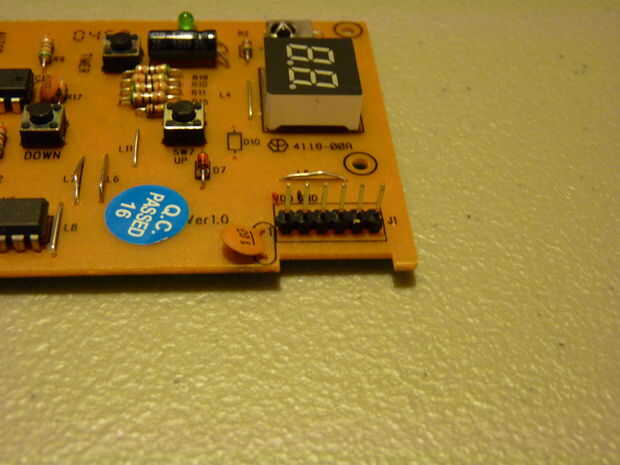

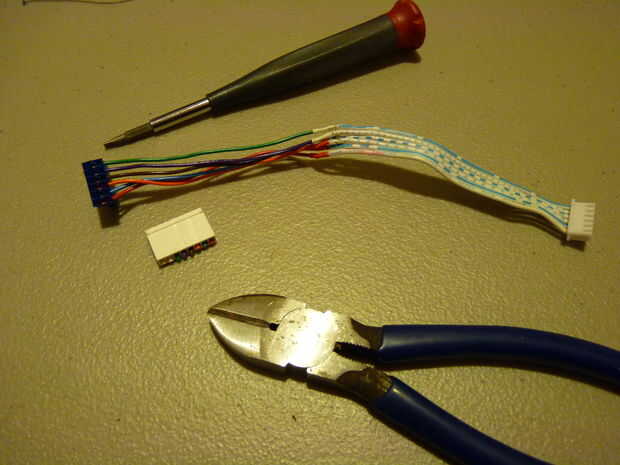

Actualización: Me di cuenta de que el bisel frontal del aire acondicionado no cabe en las cabeceras del pin y los cables, así que sacó las cabeceras de perno original y había reemplazado con algunos encabezados de ángulo recto. Mientras estaba en él, me corte el extremo del alambre y reemplazar el conector con uno que pone más plana y solamente tiene 6 terminales. El nuevo conector es un IDC (conector de desplazamiento de aislamiento) que cogí de una impresora vieja pero he encontrado un montón de conectores similares aquí. Usé algunos cinta de cable helicoidal para mantener los 6 cables sueltos y prolijo. Los cables más largos que sea más fácil trabajar con la Junta, mientras que no está instalado en la máquina.
