Paso 4: Diseño de circuito (primer intento)
Estoy incluyendo este paso porque creo que es importante mostrar que no todo funciona a la primera vez. Fracasos son una parte importante del proceso.

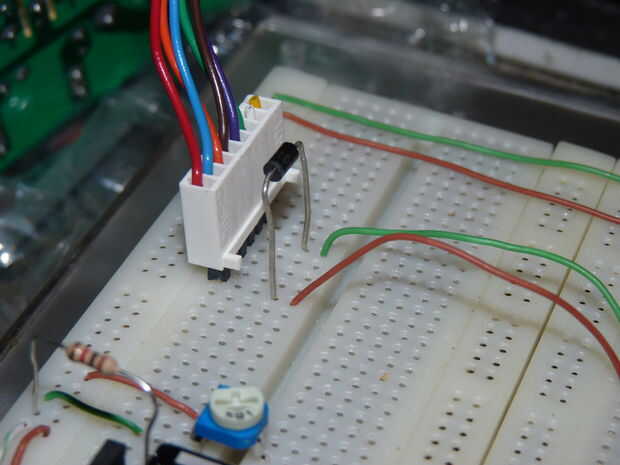

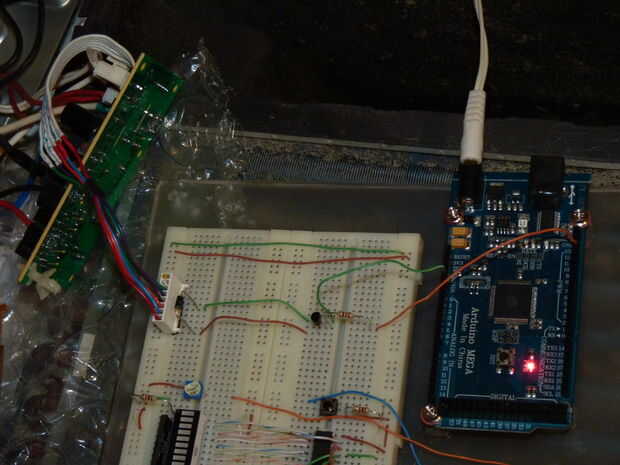

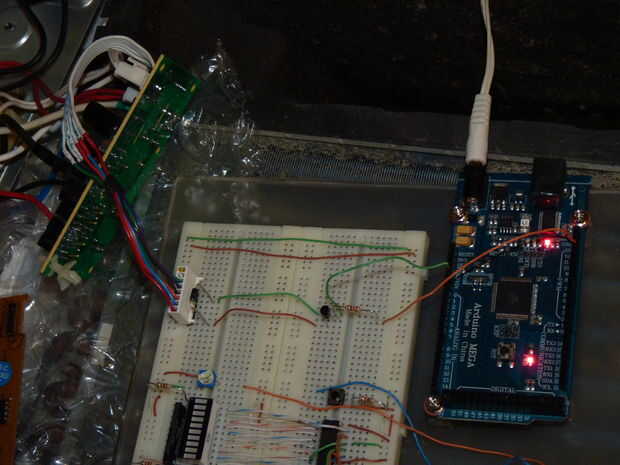

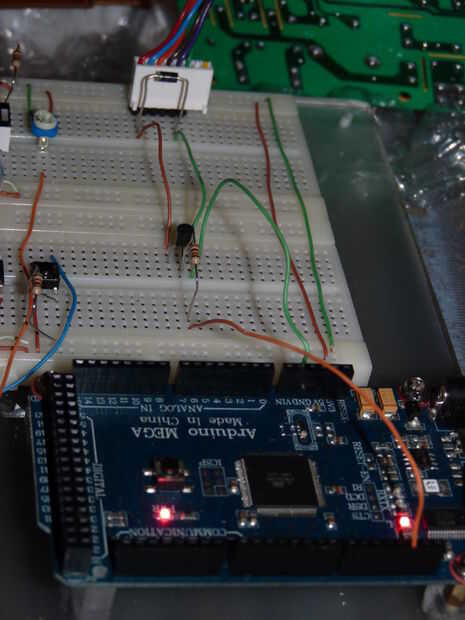

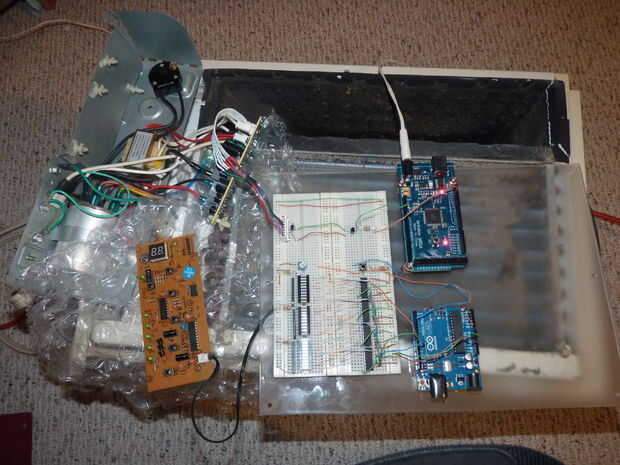

Comencé utilizando una parte de mi placa Arduino de plexiglás para crear un circuito que controle los relés como el original Junta tuvo.

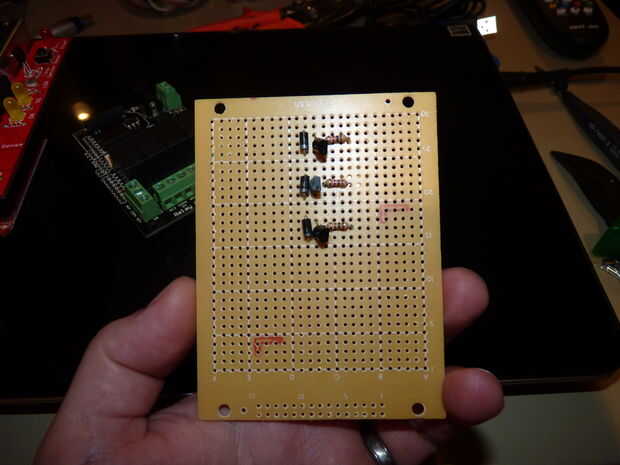

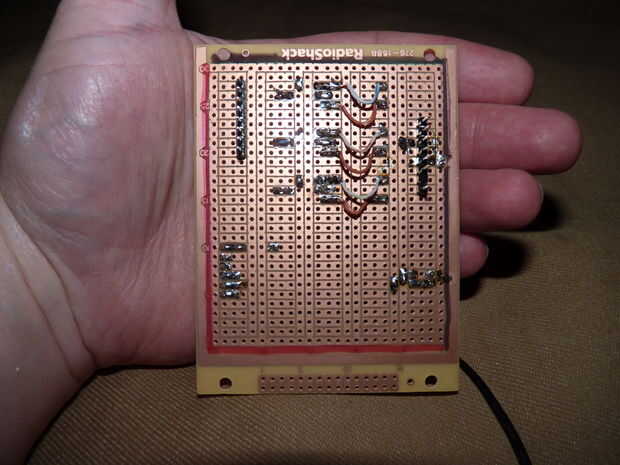

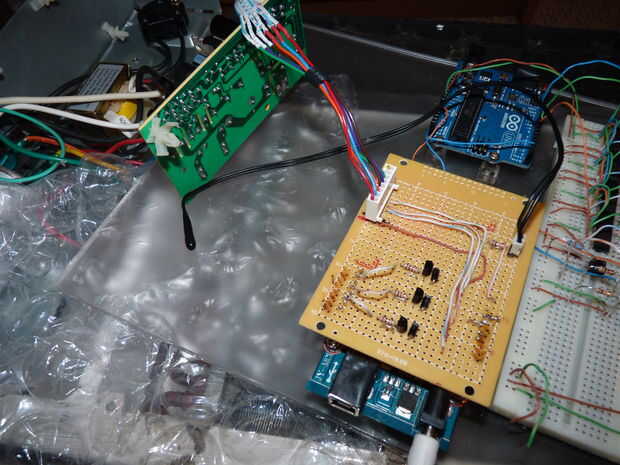

Mi primer problema fue que sólo probé un transistor en un pin para ver si podía cambiar una de las funciones del aire acondicionado sobre el uso de un perno de la entrada-salida de Arduino. Por desgracia, tomé como éxito y había hecho un escudo en una pieza de Junta única cara perf. No recomiendo las tablas perf cara solo para proyectos de Arduino, sobre todo porque lo necesita soldar a ambos lados de la Junta porque deben apilar. Porque no probar múltiples transistores en el tablero antes de todo juntos, todo vino a la vez. Sugiero probar completamente todo el circuito antes de hacer cualquier cosa permanente.
Mi segundo problema era que estaba tratando de usar el estándar NPN / relé de circuito que se encuentra en todas partes con relés que estaban en otra junta y parte de un circuito separado.

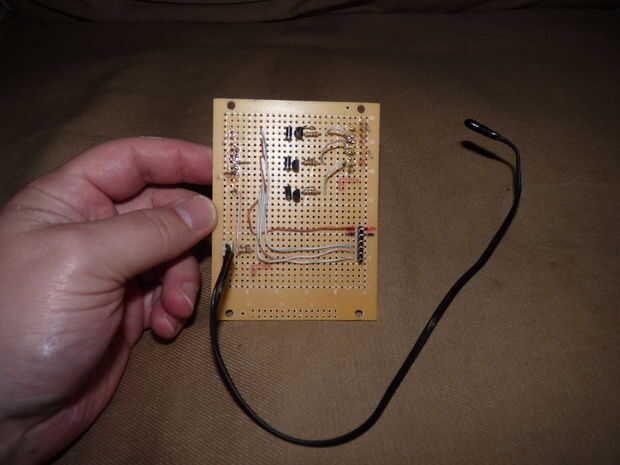

El primer intento falló porque tengo un simple resistor NPN trabajando para cambiar un componente, y asumí que yo podría replicar para el resto de los 2 componentes sin burlarse de todo. Fui por delante y había diseñado el circuito terminado on-the-fly perf abordo. Cuando por fin he probado el circuito terminado, no ha funcionado. De alguna manera, los componentes fueron todos encender juntos, y tuve que empezar.
