No contador para ATMega328P-PU ninguna placa de arduino de la necesidad de ningún registro de desplazamiento y no transistores. (4 / 4 paso)

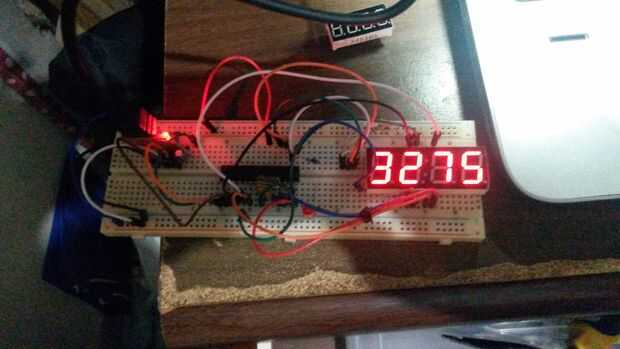

Paso 4: Otro Popular segmento 7: 5463bh

En caso de que se ejecutó a través de 14 pins 5463BH de 7 segmentos como en Fruta de Arda los pines es:

uC 7SEG

D2 -> 13

D3 -> 9

D4 -> 4

D5 -> 2

D6 -> 1

D7 -> 12

D8 -> 5

D9 -> R100 ohmios -> 6

D10 -> R100 ohmios -> 10

D11 -> R100 ohmios -> 11

D12 -> R100 ohmios -> 14

Menor valor de resistencia es necesario usé 100 ohmios para añadir un brillo de leds más grandes dejar que brillan más brillante.
