Paso 1: Resumen

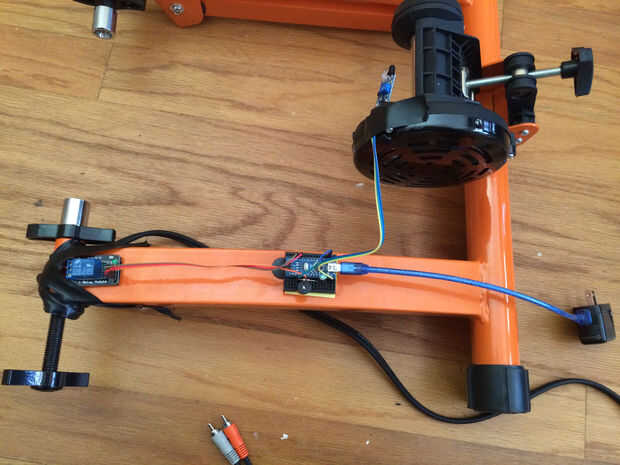

El sistema tiene tres componentes: un detector, un Arduino Nano y un relé. El relé está conectado en línea a un cable RCA que va desde una fuente de video a la TV. El Arduino busca entrada del detector y si no recibe una señal dentro de una cierta cantidad de tiempo (estoy usando 10 segundos), se apaga el relé que abre el circuito y la entrada a la TV sale oscurezca. Tengo un timbre de advertencia que sale cuando hay 2 segundos por jugarse en la cuenta regresiva.
El detector que estoy usando es un detector de negro normalmente utilizado para la siguiente línea de robot. He puesto una tira de cinta blanco y negro en la rueda trasera de mi bicicleta, que se une al soporte de la bicicleta. Arduino está buscando dos detecciones de blanco y negro de la rueda (está configurado para buscar tanto por lo que sólo no puede colocar la rueda de manera a mantener el video en). Si no ve a ambos en 10 segundos, activa un relé que se apaga el video a la TV. Nota: no apague el TV o el reproductor de DVD, simplemente desconecta la entrada hasta el pedaleo empieza otra vez.
Una vez que el código averiguado, la única realmente parte delicada fue alineando el detector en el lugar correcto. Quiere que se cierre a la rueda pero no tocar. Que originalmente intentó utilizar un detector magnético de pasillo, pero no pudimos conseguir lo suficientemente cerca para detectar sin que conectar de vez en cuando.
