No hay televisión si no ejercitas! (3 / 6 paso)

Paso 3: cableado

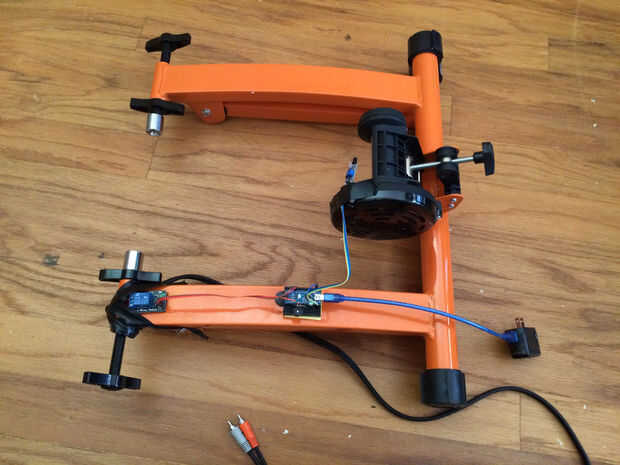

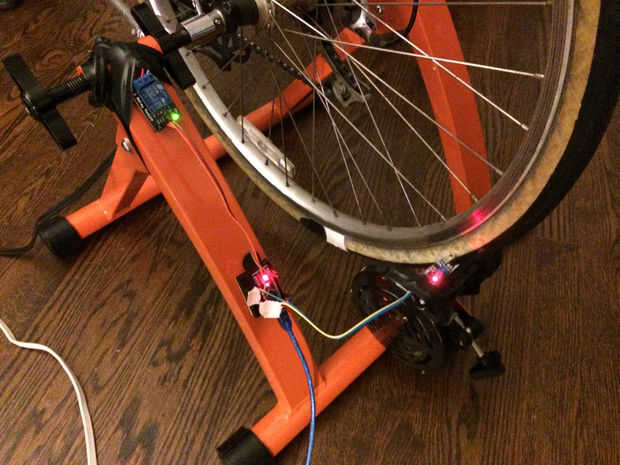

El flujo de la lógica para esto es: bicicleta -> sensor de -> Arduino -> Transmisión -> entrada TV

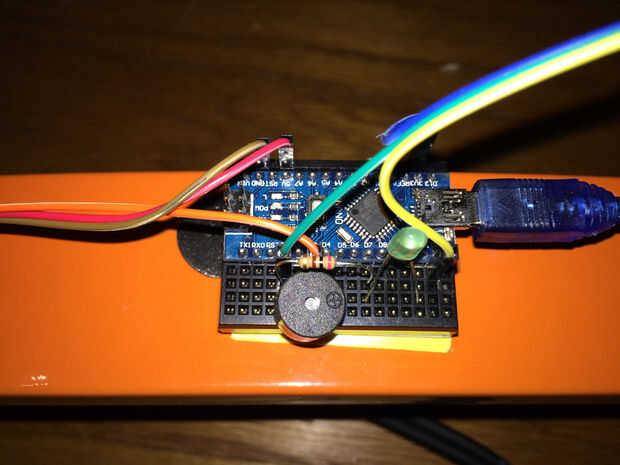

El cableado del Arduino es como sigue:

Rojo: alimentación de 5V relé

Marrón: GND al relé

Naranja: Cable de control D3 a relé

----------------------

Azul: 3, 3V de alimentación al detector

Verde: Tierra detector

Amarillo: Entrada de D12 detector de

--------------------------

LED de detección: D11 a tierra (opcional)

Zumbador: D4 a tierra (opcional, también funcionaría con un LED)
