No invertir el amplificador con uA741 (1 / 3 paso)

Paso 1: Teoría de operación y simulación

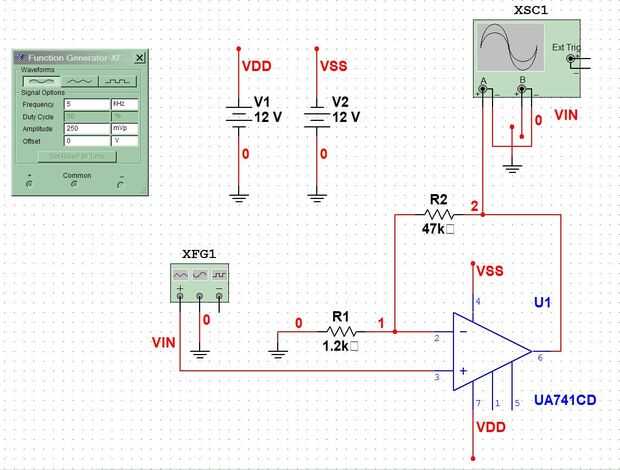

Como se puede ver en el esquema, sólo unos pocos componentes son necesarios para construir el circuito.
Los circuitos acepta como entrada una pequeña señal y da la señal amplificada (con la misma frecuencia y misma polaridad del original) en la salida. La ganancia está controlada por las dos resistencias R1 y R2, por esta simple ley:

GANANCIA (AV) = 1 + (R2/R1)

Ejemplo: si 1000 kilo-ohm R2 y R1 es de 100 kilo-ohm la ganancia sería:
GANANCIA (AV) = 1 + (1000/100) = 1 + 10 = 11
Así que si la tensión de entrada es 0, 5V la tensión de salida sería:
0.5 x 11 = 5.5v

Nota que no puede amplificar la señal de entrada como desee: la señal de salida está limitada por las fuentes de energía de los dos IC: en este caso la señal de salida no puede ser superior a + 12V.
También tenga en cuenta que la señal de salida puede modificarse aunque la frecuencia y amplitud de la señal de entrada es demasiado alta (trate de buscar "Slew Rate").
