No invertir el amplificador con uA741 (3 / 3 paso)

Paso 3: Resultados finales

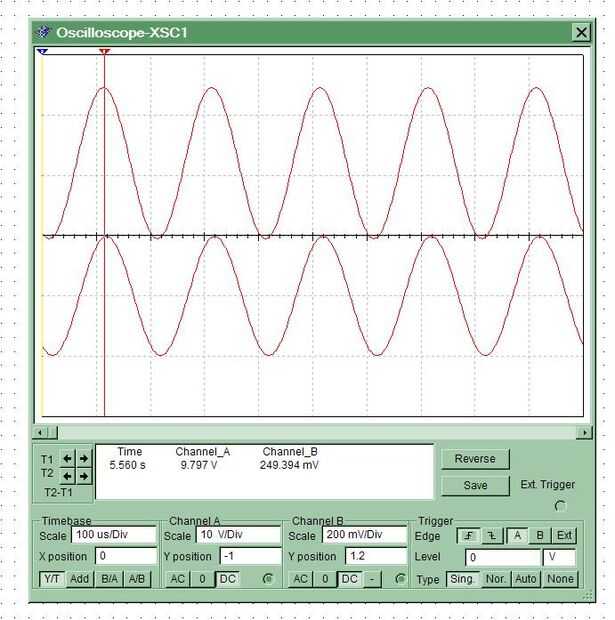

Como se puede ver en la imagen, la señal de entrada (el que está en la parte superior del osciloscopio) es una onda sinusoidal con una amplitud de frecuencia y 250mV de 5KHz.

La ganancia de nuestro amplificador es:
GANANCIA (AV) = 1 + 47K / 1.2K = 40
Por lo tanto, debe ser la señal de salida de pico:
Vout = 0.25V * 40 = 10 V

La señal de salida (uno en la parte inferior de la oscciloscope) sigue siendo una onda sinusoidal, con frecuencia y polaridad intacta (picos de las ondas encuentran), pero con una amplitud de 10V.

Si la señal de entrada es demasiado grande, la onda senoidal de salida sería distorced, con el pico máximo en 12 V y, a continuación, una línea continua en el osciloscopio...
