Paso 2: El marco
El debajo de las instrucciones son sobre todo suponiendo que se perfore la parte superior e inferior de hojas de plástico con la mano. El archivo DXF adjunto muestra cómo se arreglan los agujeros, y si tienes acceso a un cortador láser, también puede utilizar hacer los agujeros.

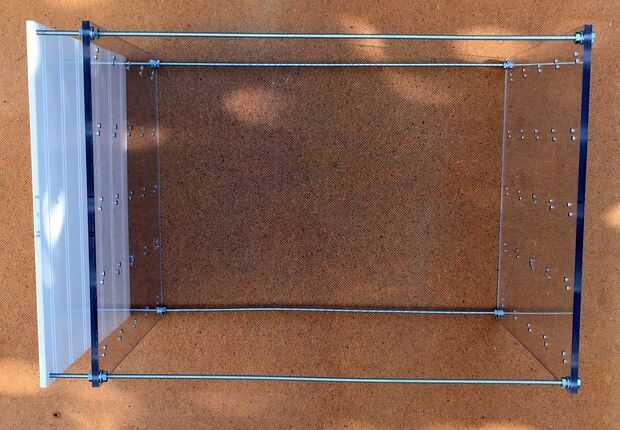

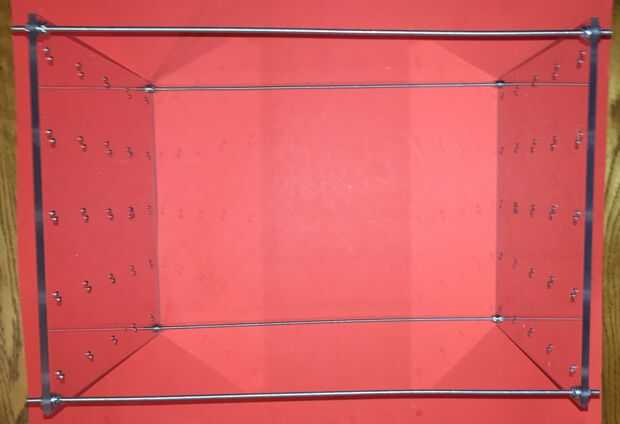

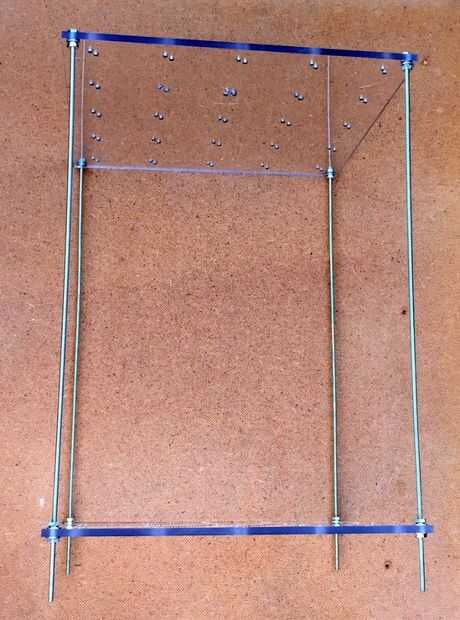

Las varillas de roscadas #8-32 vinieron en 36" largos, así que utiliza 2 barras y cortar por la mitad para hacer barras de 18" (4). Presentar el los extremos para eliminar las rebabas y y permiten las tuercas de rosca fácilmente. Puede que necesite utilizar un troquel #8-32 para volver a enhebrar los extremos si están demasiado dañados para enroscar las tuercas.
Para las esquinas, tenemos un agujero en cada esquina - un pulgadas de 5/16 bit era del tamaño adecuado para las varillas del #8-32. Estos agujeros eran aproximadamente 1/4" de los bordes.

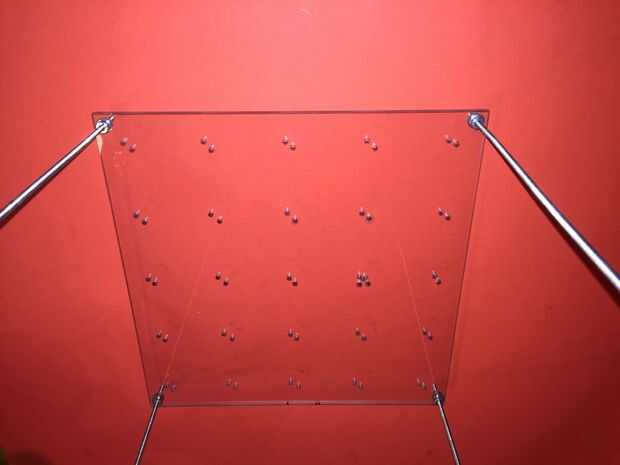

Para cada columna, perforé dos agujeros en cada punto para que la ligadura podría ir para arriba y a través del plástico. Utilicé la misma broca 5/16", pero el tamaño no es crítico como una ligadura pasa por. Por lo tanto, estos pares de agujeros fueron en 1", 3.5", 6", 8.5" y 11". Son 2.5" aparte el espaciamiento del LED en los filamentos es poco más de 2.5" y estamos tratando de hacer las filas y columnas uniformemente.

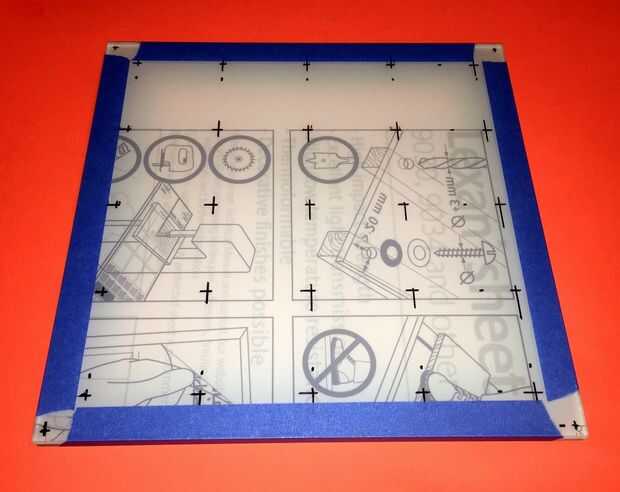

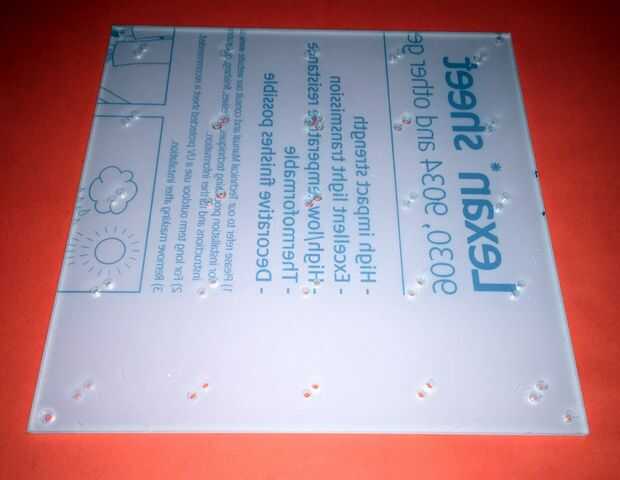

Perforar la parte superior e inferior junto para alinean los orificios. Juntos les graba. Marque en el borde así que usted puede poner juntos más adelante - lo utiliza un rotulador en un lado e hicimos una sola marca y una marca doble separados por unas pulgadas.

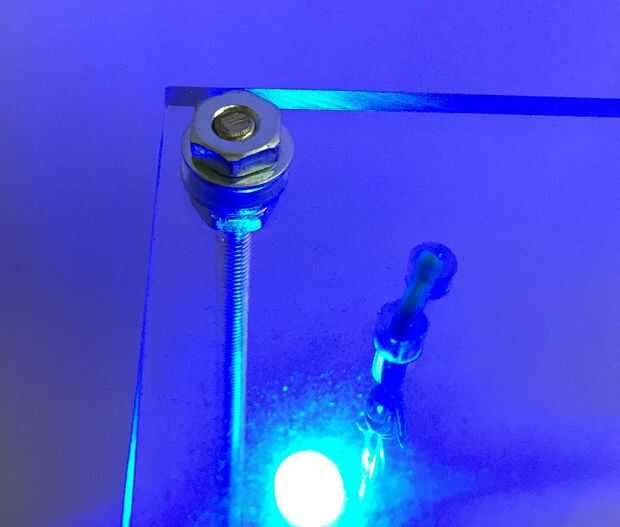

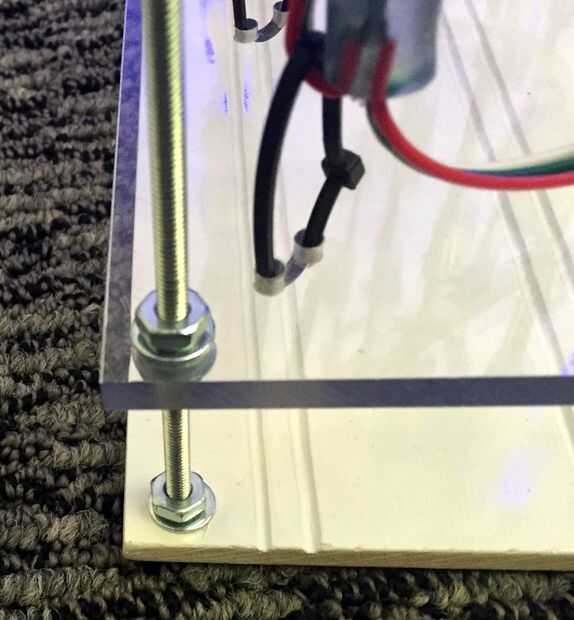

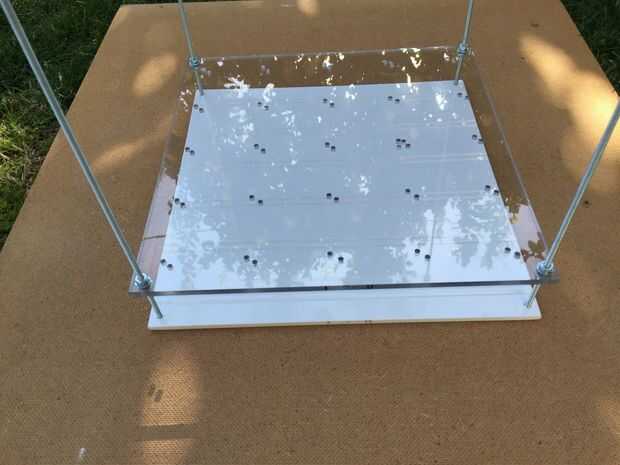

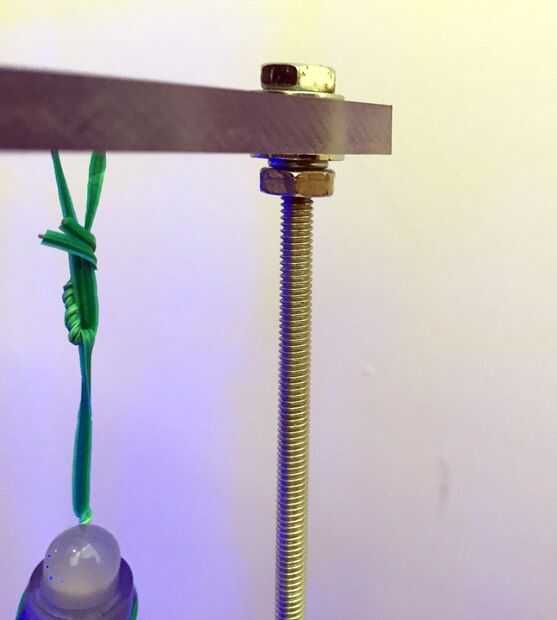

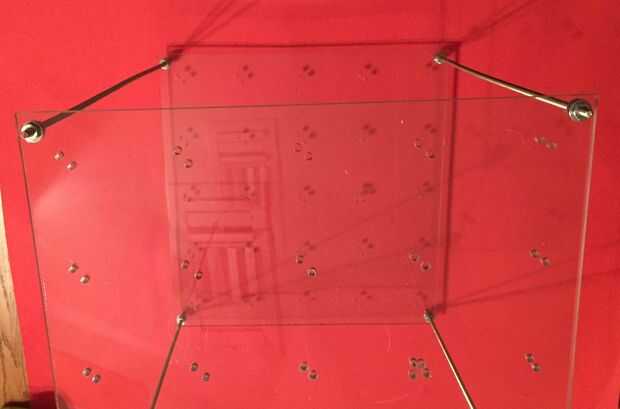

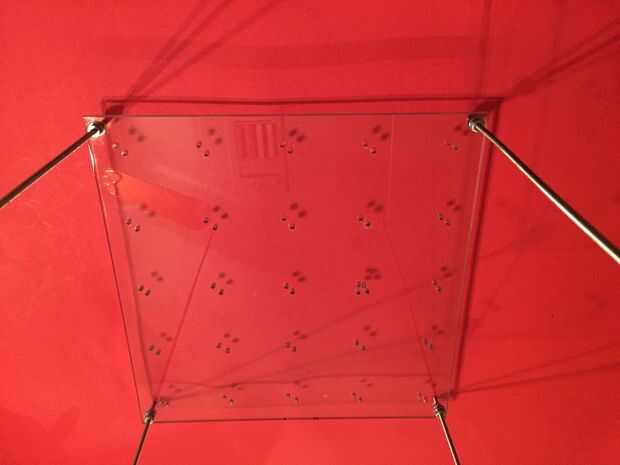

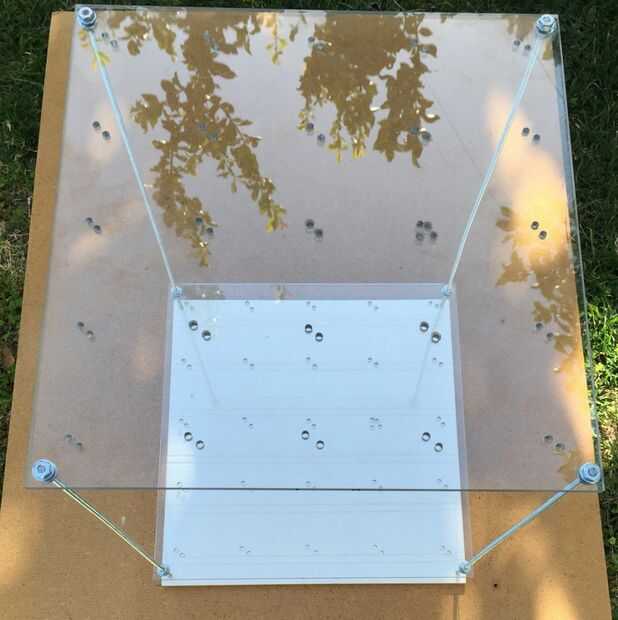

Para conectarse a las barras de las capas, utilicé la siguiente secuencia de hardware: una tuerca superior, arandela de cerradura, arandela plana, la arandela de plástico, plana, tuerca - montaje de la barra en la parte superior de la tuerca - un pelo inferior por lo que no se pegue a cabo. Ver las fotos para más detalles. Las dos tuercas (+ arandelas) estén apretadas uno contra el otro para mantener separadas las capas de plástico y madera.
